北京建筑工程学院新校区学生综合服务楼建筑设计/胡越

Cecile 2018-03-22 来源:在库言库

该建筑位于北京建筑工程学院大兴新校区内,是学生宿舍区内的一个小型公共建筑。它面临的最主要的问题是功能转变。该建筑在校园建设的初期,将做为宿舍区的配套商业设施,校园基本形成后的功能将转换成一个多功能建筑。就此校方提出了多种设想:多功能厅、展厅、活动中心、室内体育馆……。针对这种情况,我们将功能的自由转换做为设计构思的出发点,并制定了下列设计要点:

13974626352832-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x545.jpg

一层;无柱;单元式模块组合;电气、设备为功能转换提供有利条件;内部夹层采用较易拆除和可回收的材料;增加节能环保设施。

13974626357721-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x763.jpg

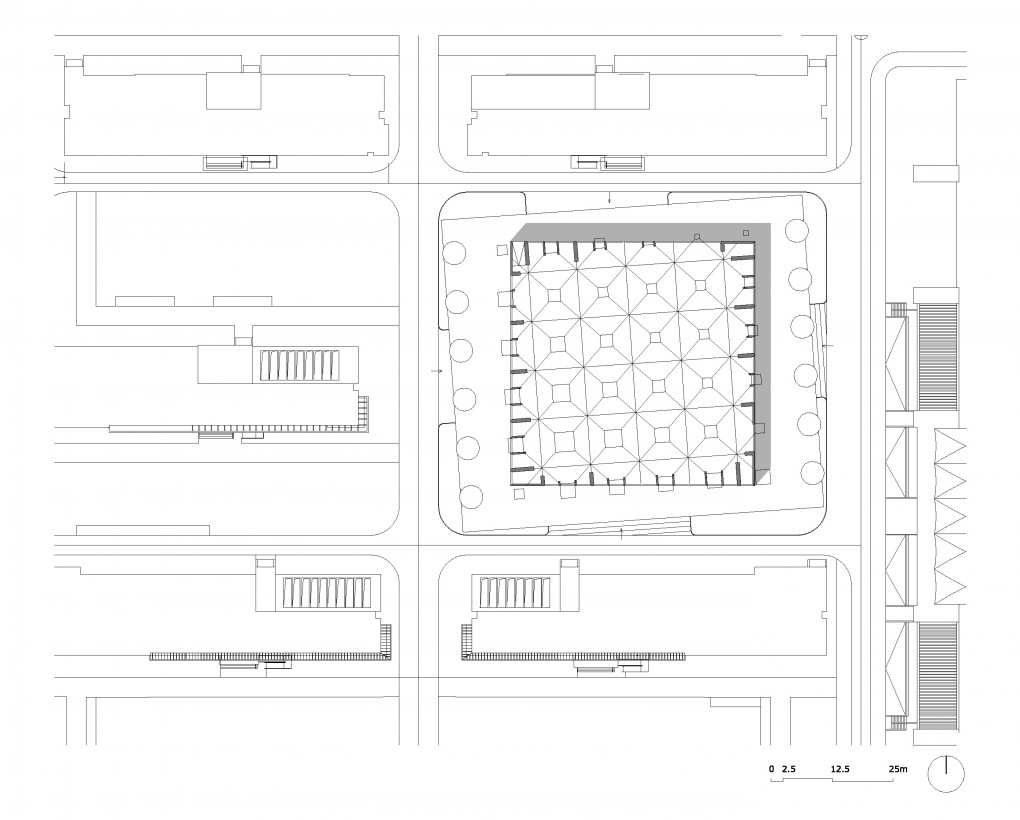

根据设计要点,我们提出了一个由10米×10米单元排列形成的60米×60米的正方形平面,每个单元由中间的一个天窗和四坡屋顶组成。

13974626358814-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x379.jpg

13974626364868-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x765.jpg

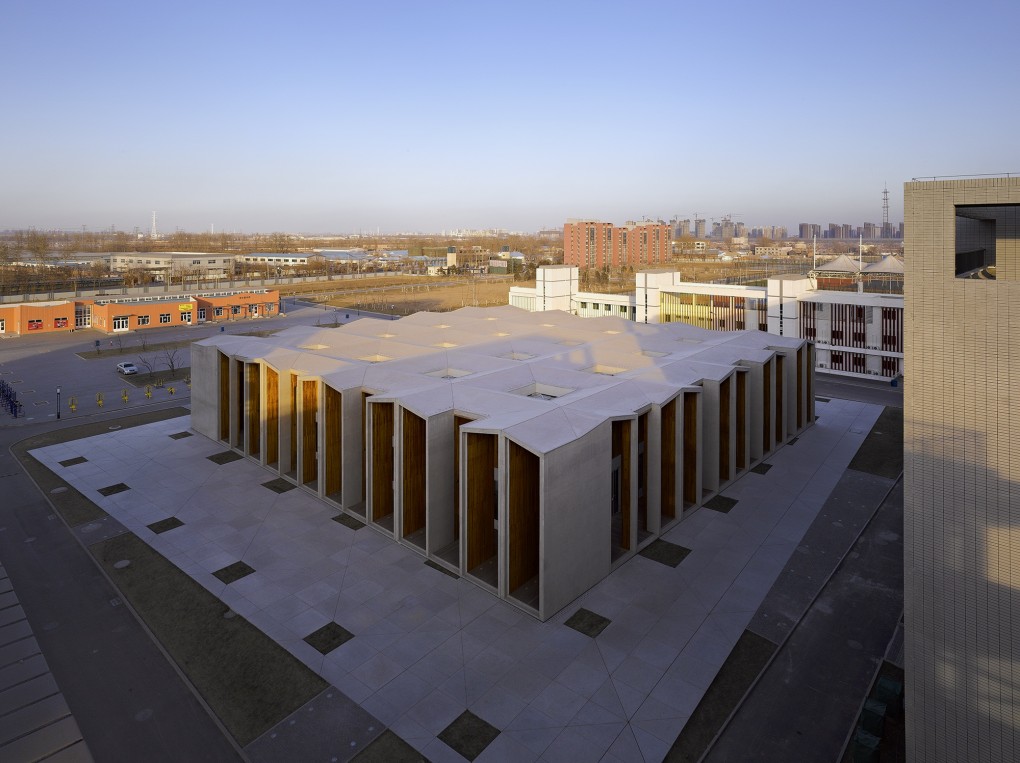

在这个基本形状下,结合节能要求提出几个重要措施,最后形成了现在的造型。

13974626357216-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x763.jpg

措施1:由于该建筑是一个单层建筑,因此屋顶的保温隔热是一个不好解决的问题。因此我们在四面坡的屋顶上又增加了一层砼的反向四面坡屋顶,同时将2米高的大梁隐藏在两层屋顶之间。

13974626379220-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x759.jpg

139746263722619-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x763.jpg

措施2:中间天窗采用可开启的方式以便通风。

139746263616415-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x763.jpg

139746263655516-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x763.jpg

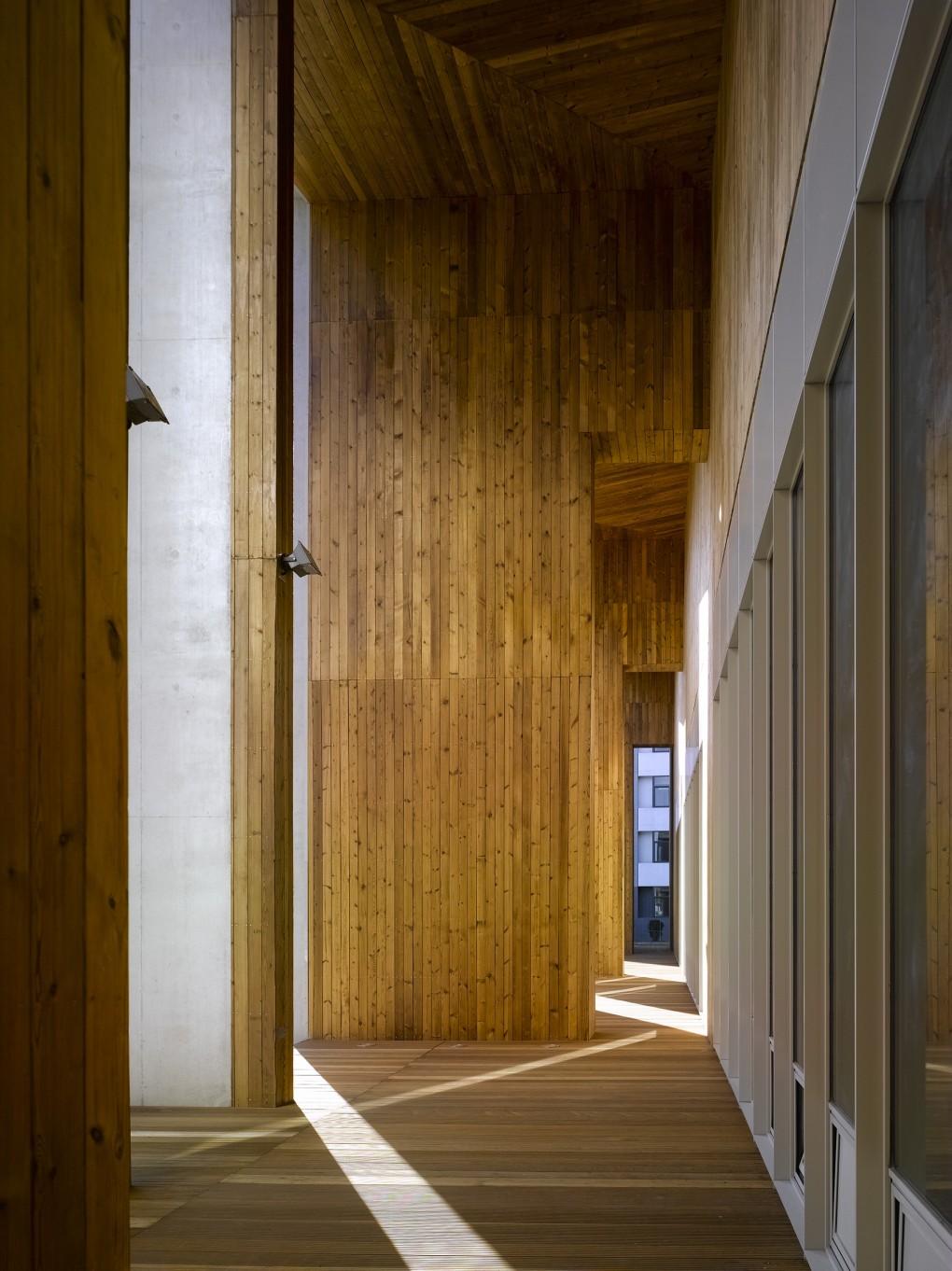

措施3:在建筑外侧设置了一层外廊,为外侧的大窗户提供了遮阳,同时也为店铺和学生活动提供了一个半室外空间,外廊的另一个重要的功能是为大跨度的梁提供了支撑。另外为了丰富外立面,将外廊处理成在轴网旋转后将外侧单元进行切割的形式。

139746263782618-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x1362.jpg

139746263615511-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x1362.jpg

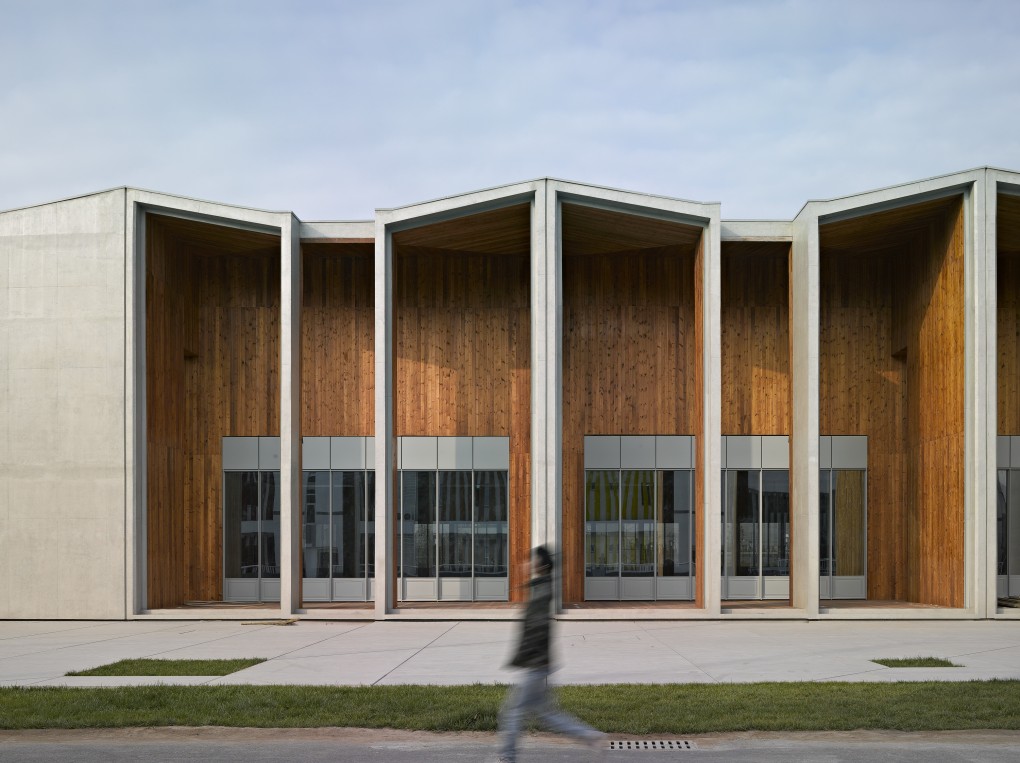

该建筑为钢筋砼结构,为了表达建筑几何的逻辑关系,屋顶、切割面为清水砼,切口内为木质外墙。

139746263769222-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x634.jpg

139746263791423-beijingjianzhugongchengxueyuan-xinxiaoqu-zonghefuwulou-huyue-1020x1360.jpg
