墨西哥KnitCandela壳体结构艺术设计 | Zaha Hadid Architects

天空超人 2018-11-02 来源:gooood
  • 项目名称:
    墨西哥KnitCandela壳体结构
  • 项目地点:
    墨西哥
  • 设计公司:
    Zaha Hadid Architects

KnitCandela是一个薄薄的曲面混凝土壳体,框架由超轻的针织物构成。针织物部分在瑞士制作,用行李箱带到墨西哥。

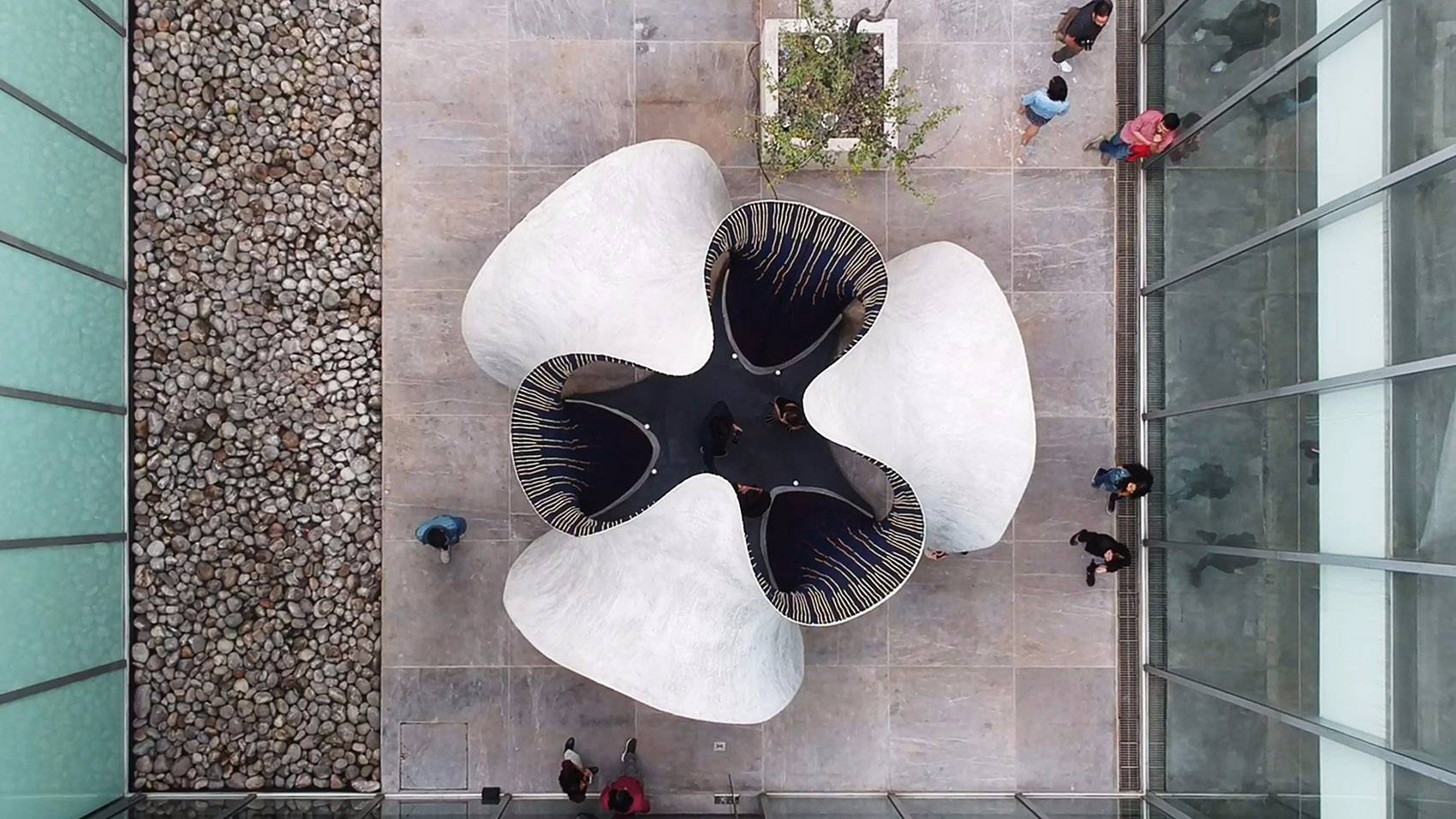

▼概览


整个结构在墨西哥国立自治大学当代艺术博物馆进行组装,作为Zaha Hadid工作室在拉丁美洲的第一个展览。该项目是一个实验性结构,致敬了西班牙墨西哥建筑师兼工程师Félix Candela。设计师通过采用新的计算机设计技术和创造性的KnitCrete编织技术来重新构想Félix Candela别出心裁的混凝土壳结构。该项目动感的壳状结构是受到哈利斯科(墨西哥太平洋岸的州)传统服饰的流线造型启发。建造工人们亲切地称它为“sarape”(一种起源于墨西哥的条纹围巾),但事实上它的灵感来源于Félix Candela备受称赞的餐厅项目,在其后来的作品中也延续了同样的设计语言。

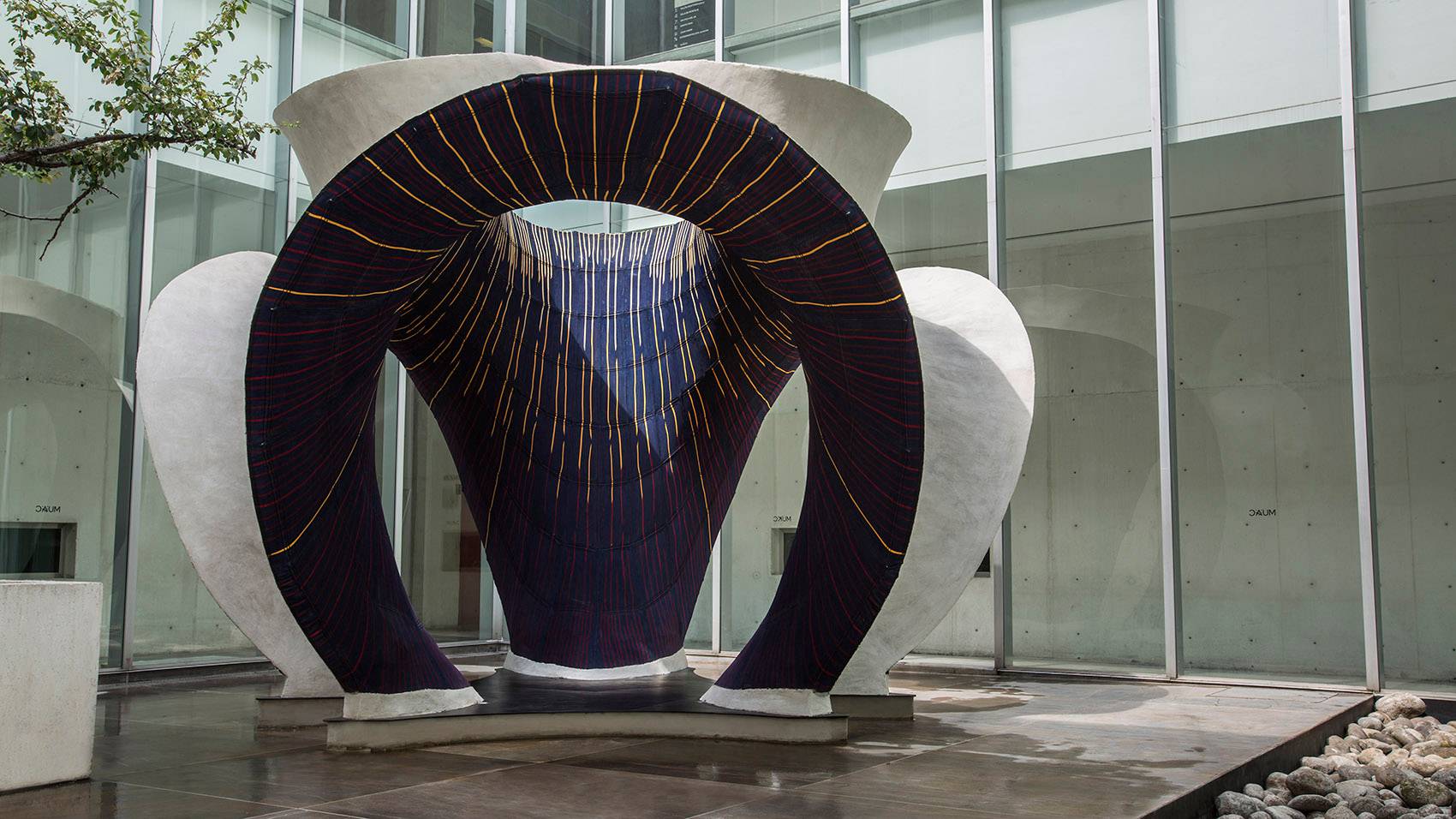

▼动感的壳状结构

Candela建筑师结合夸张的曲面造型(“hypars”),创造可以再利用的结构,来减少建造过程中的浪费。现在设计师可以通过KnitCrete技术考虑更加自由的造型设计,这个制作索网和纤维框架的系统可以高效地制作出更具有表现力的混凝土结构,不再需要复杂的建模。薄薄的双曲面混凝土结构表面积约为50平方米,重量超过5吨,但为其提供支撑的KnitCrete纤维框架仅重55千克,仅靠行李箱就能从瑞士运到墨西哥。

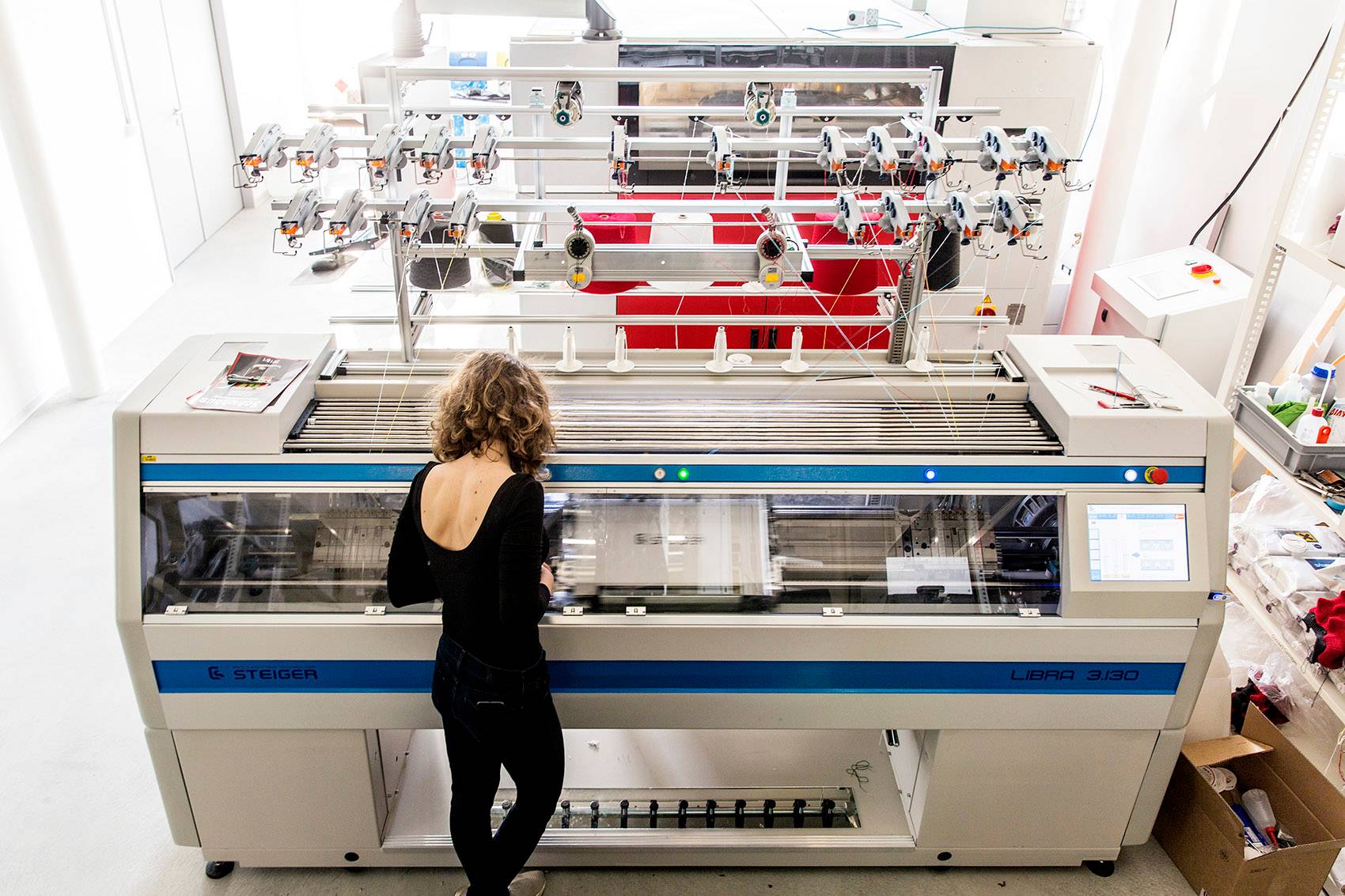

▼纤维结构编织过程


该项目的纤维结构总面积50平方米,由四个15米到26米的长条组成。这四个长条都是单独制作的无缝合线双层纤维。双层的纤维可以满足不同的建造需求。外表面设计满足了技术上的需求,可以插入其它元素来固定、控制纤维结构位置。

▼内外不同的纤维层


▼内部纤维细部

两层纤维间的空隙在编织过程中使用模具气球制作,作为浇筑混凝土时的预留空隙,不再需要复杂又造成浪费的建模工序。空隙位于纤维结构的外层,通过不同的针织密度控制空隙的形状大小,浇筑前插入模具气球,从而使不同方位的预留孔保持同样的标准大小。

▼结构分析图


▼建造过程


KnitCandela柔软多彩的内部纤维结构和外部坚硬的混凝土结构从各个角度都可以看到。纤维上的条形构造展现了它的织造过程还有镭射状的对称图案。柔软的内在和坚硬的外在可以同时出现在来访者的视野当中,提升空间体验,增加项目的造型曲度。

▼细部

▼平面图


▼立面图


▼剖面图
