上海杨树浦滨水驿站 – 人人屋丨原作设计工作室

巴斯光年 2018-08-01 来源:谷德设计网
  • 项目名称:
    杨树浦驿站 – 人人屋
  • 项目地点:
    上海市杨浦滨江杨树浦港东侧
  • 设计公司:
  • 建成时间:
    2018年7月
  • 摄影师:
    章勇

人人屋是杨浦滨江南段公共空间的一处滨水驿站。它是向每一位市民敞开的提供休憩驻留、日常服务、医疗救助的温暖小屋,故取名为人人屋。

▼江岸融入景观的杨树浦驿站


源自场地历史的材质特征

杨浦滨江由于其百年工业的历史背景,使得每一段江岸都能追溯到一个历史悠久的工业厂址。人人屋的所在场地也不例外,其所在区域是祥泰木行(始于1902)的旧址。据周边老产业工人回忆,直到上世纪90年代还有大量直径1米以上的木材在这段沿江区域运输、加工、分解。基于这样的历史背景,设计从一开始便确定了采用钢木结构的策略,希望温润的木质能够唤起人们对这段滨江历史的回顾与感知。

▼驿站外观

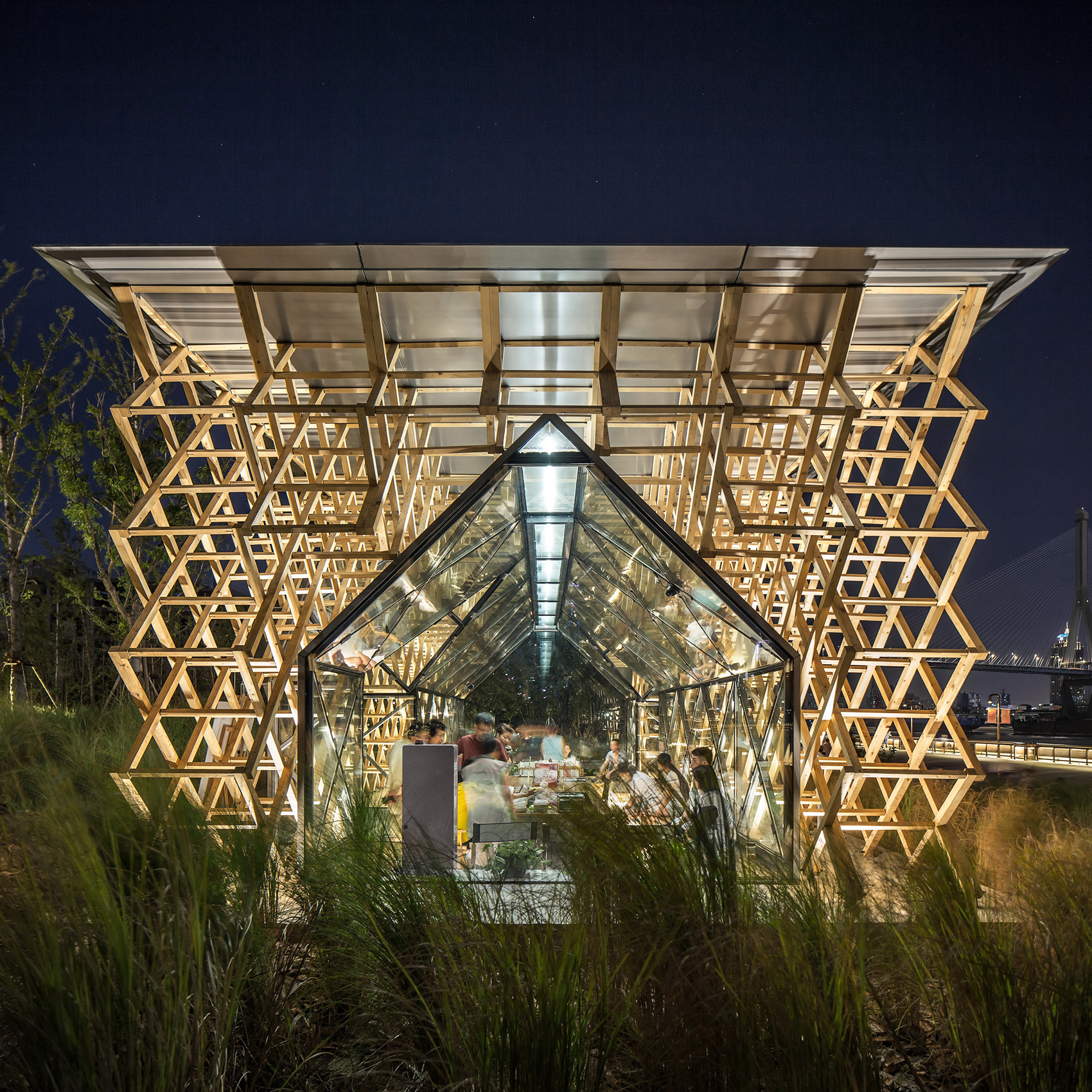

▼入口立面


激活场地空间的功能介入

人人屋所在的滨水区段为塔吊演艺区。以塔吊为背景、以码头为舞台、以绿地条椅为看台,夜晚时常有露天电影的放映和各种民间文艺演出。人人屋作为滨水驿站,提供了直饮水、医疗急救、全息沙盘、微型图书室等服务,完善了日常性的功能。而当该区域举行文艺表演时,驿站也能作为舞台的辅助用房,完善了整个区段的功能设定。

▼同塔吊舞台区相互映衬


▼雨后温馨的小屋


▼木构架与阳光


▼小树林中的木构架


快速建造的预制拼装体系

木结构构架的设计以人字形落地杆件为基本单元,不断重复并相互支撑形成整体空间结构,这也是取名人人屋的另一层含义。木杆件为云杉胶合木,空间结构模数为800mm,截面尺寸为60mm*60mm。构件标准化、工厂预制、现场拼装,使我们在极其紧张的工期下依然能够保证人人屋的较高完成度。

▼绿化掩映下的内部空间


▼木构架的网格投影


作为表征的外置结构系统

以相互连接的细密杆件代替尺度较大的梁柱体系,以共同作用的系统代替独立作用的系统,这一结构策略形成了一个有厚度的朦胧界面,缩减了建筑体量对滨水空间的侵占,并使得内部与外部保持一种连续的、独特的空间体验。同时外置的木构架成为滨水景观之中的重要元素,使人人屋在密林草丛之中折射出木构建筑的温润之光。

▼模型生成,modeling process


▼木构架后的城市天际线


▼木构架细部


▼傍晚小屋内休憩的人们


▼场地平面图

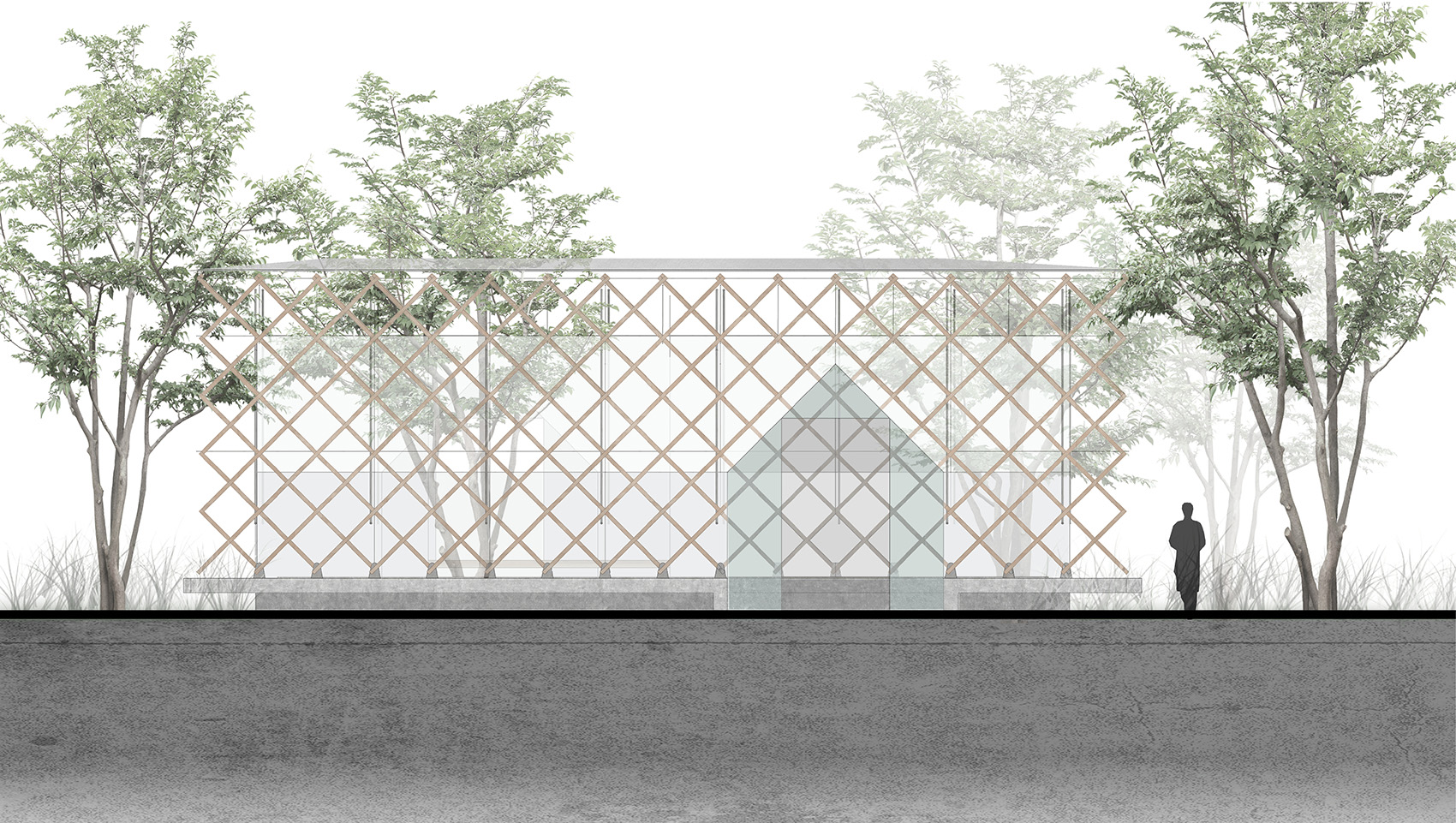

▼南立面图


▼东立面图


▼剖面图


▼墙身剖透视


▼构件拆解图


▼节点细部A




▼节点细部B


▼节点细部C
