上海外滩码头爱心互动装置设计 | 上海华都建筑规划设计

天空超人 2019-02-15 来源:archcollege
  • 项目名称:
    上海外滩码头爱心互动装置设计
  • 项目地点:
    上海
  • 项目规模:
    40.0 m2
  • 设计公司:
  • 委托方:
    CREATER创邑
  • 建成时间:
    2018
  • 摄影师:
    章勇


近景鸟瞰


大上海中的小爱情


大上海中的小爱情

大时代,小爱情

这是一个献给平凡人小爱情的装置。在地球上最大城市,最高密度,最多高楼大厦,最贵地价,最看重金钱与效率的大背景下,我们依然可以有平凡而真实的爱情。


外景

世界上最远的距离是人与人之间心的距离。超级尺度下的上海有全世界最高的人口密度,在每天拥挤的生活背后却是人与人之间最疏远的距离。爱情也经历着金钱,家庭,未来,现实和诱惑的考验。两颗心从疏远到诞生新生命的全过程,在魔都的宏大叙事背景下显得尤为充满人情味和挫折。


漫画


漫画

场地:上海滩的十六铺

场地地处外滩老码头,是旧时的“十六铺”,屋顶的欧式露台,看黄浦江江水滔滔,楼下曾是黄金荣、杜月笙的仓库,述说着上海滩的嬉笑怒骂。远眺是却是高耸入云的陆家嘴,上海中心,环球金融中心和金茂大厦昂首展示着资本的力量。现实魔幻主义的对比就如同上海从古至今在大时代中不断变迁。老码头如今已经打造成为文艺的海派创意园,在充满历史历史老建筑中,业主希望加入年轻元素的一个互动装置。

在巨大时间尺度和巨大的空间尺度中,我们找到了最贴近人心的切入点:爱情。


鸟瞰


老建筑围绕的互动装置


区位

爱情是人生的相遇

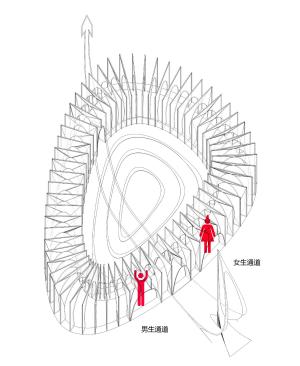

整个装置由彩色阳光板形成一个爱心造型,通过高耸的一个箭头形成一箭穿心。通过男女分开的通道象征爱情的心路历程。男女分别通过2边的入口进入2边的通道,男生通过代表诱惑的红色通道,女生通过代表挫折的绿色绿色通道共同到达中间的出口。然后二人共同站在中间红心的中心,触发压力传感器,点亮中间的红心,同时触发箭头上的灯光,形成一箭穿心的效果。这是设置在箭头顶部的摄像机拍摄下二人美好的瞬间。


游玩顺序


平面图

互动空间体验

装置由颜色连续变化的彩色阳光板组成,内部为变化高度宽度不断变化的拱顶,绵延向前,连续成环。连续而又韵律的阳光板如同潮水一般向后一扇一扇退去,如同行走在爱情的序曲中。通过空间的高低变化,形成男女有别的行走体验序曲部分。


近景鸟瞰


剖面图

加拿大社会学家约翰李(John.Alan.Lee)将男女之间的爱情分成六种形态︰情欲之爱(eros)、游戏之爱(ludus)、友谊之爱(storge)、依附之爱(mania)、现实之爱(pragama)及利他之爱(agape)。这是著名的约翰李的爱情彩虹图。装置的颜色取色于此,通过颜色体现了不同爱情阶段对应的颜色。代表欲望的红色男生:情欲之爱(eros)、游戏之爱(ludus)、现实之爱(pragama),代表挫折的绿色女生:友谊之爱(storge)、依附之爱(mania)、利他之爱(agape)。


爱心内部

地面通过颜色的细微划分形成了一层层退进的爱心效果,颜色之间用led光带区分,在夜间形成显著的效果。站在红色的爱心中间,通过脚底的压力板点亮爱心,同时镜面不锈钢将红色反射出人的倒影,结合斑驳的光影,形成魔幻的效果。


小朋友在内部

建造技术:工艺决定效果

主要的建造材料为阳光板,它的优势在于廉价且加工方便,对于预算有限和紧张工期的之来说最合适不过。颜色则采用数码打印上色技术,耗时短,上过的颜色不易被刮花,风吹日晒也不会氧化变色,保质期长达十年。首先通过电脑计算出60块不同板的造型,通过对应编号的CMYK值。数码UV打印机的最大尺寸为3000×3000,所以设计装置中每块板的尺寸为2100mm×3000mm(节省材料),而阳光板的成片尺寸为3000*6000,因此首先需要将成品阳光板切割为3000*3000的2块板,机器上色后,依据实现计算的弧度一一切割。然后运送至现场搭接连接。


建造技术


PC色板

在工厂打印的同时,现场工人开始施工基础。由于现状场地不可以被破坏,因此工人需要搭建一个弧形的地台作为整体装置的基础。地台施工完成后,工厂加工好的阳光板模块也刚好送到现场,通过不锈钢管框架连接预埋在地台中的角钢,将所有阳光板串联为一个整体,确保结构稳定。


内部空间


通道


红色通道


红色通道路径


绿色通道


绿色通道路径

在相邻阳光板的顶部通过10mm的不锈钢角钢与不锈钢边槽固定,这个小构件即确保了每跨之间的距离符合设计要求,同时保证顶部与底部搭接为一个整体的圆形结构体,对于抗风起到良好的效果。红星中央的压力传感器暗藏在地胶下,通过上面的透明亚克力整体受力,当用户站上时,传感器感知到重量,点亮整体装置。


建造过程


内部空间


细部节点


节点

情人节,记得带TA来!

上海,是充满焦虑,算计和效率的地方,真实而平凡的爱情是我们最后的避风港。在超人尺度的空间与时间背景下,小小的爱情也许如同宇宙的一粒尘埃一样微不足道,但是对于你我,这就是世界的全部。
