2019北京世界园艺博览会 – 秦森企业展园景观设计 | 秦森园林

天空超人 2020-01-17 来源:gooood
  • 项目名称:
    2019北京世界园艺博览会 – 秦森企业展园设计
  • 项目地点:
    北京市延庆区
  • 项目规模:
    2321 ㎡
  • 设计公司:
  • 施工单位:
    上海寄予建筑材料有限公司
  • 委托方:
    上海秦森园林股份有限公司
  • 建成时间:
    2019年4月
  • 摄影师:
    龚东星

2019北京世园会是迄今展出规模最大、参展国家最多的一届A1类世界园艺博览会,共有110个国家和国际组织,以及包括中国31个省区市、港澳台地区在内的120多个非官方参展方参加。上海秦森园林股份有限公司(简称“秦森园林”)作为企业参展方匠心打造秦森企业馆,旨在全面发挥企业全产业链优势,在这个国际化的舞台上展示生态景观、中式园林、中国传统建筑活态保护等方面的实践成绩,让博大精深的中华文明赢得世界尊重,让中国文化遗产重新焕发鲜活生命力。秦森企业馆位于展馆区西北侧,场地总长78米、总宽30米,总占地面积2324平米,展馆北侧为展馆区主干道,周边为大面积绿化景观,南侧为中心广场,空间尺度开阔。西侧毗邻带状绿化轴,东侧是休憩广场,位于中国馆和植物馆中间。



▲项目概览


▲鸟瞰图

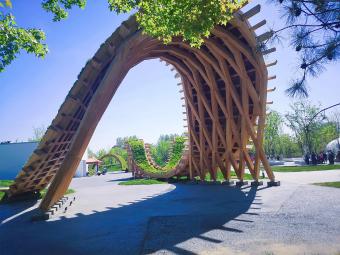

秦森企业展园以独特的设计理念—“木刨花”,在设计上,利用生态纽带从空间维度上把整个展园有机联系起来,深入践行“曲面参数化技术应用+立体绿化”等多种技术手段,设计出国内大型竹木构筑。从前期简单概念,到中期形态空间定形,再到后期赋予“生命”,借木刨花简单纯粹的寓意和舒展优美的形态,用更加丰富而夸张的超前想法表现出来。每个月的活动日,我们在构筑下面举办“木雕木艺”体验活动,让游客与构筑物达到互动。


▲“木刨花”的设计理念


▲木构局部,深入践行“曲面参数化技术应用+立体绿化”等多种技术手段


▲大型竹木构筑构局部


▲木构作为遮阳体量


为了实现建筑的空间形态的要求,结合工程竹的材料受拉强和抗剪弱的特点,结构设计采用了双层曲面网格的异形双曲面空间工程竹结构。关于内外拱连接部分,由于累计误差造成最后连接处有50MM误差,保证曲面的完整性和流畅感。由于构筑整体为多面异形,单体空间形态向外倾倒,内外拱双层网格受力实现内拱受压,外拱受拉,充分发挥工程竹结构适合轴向受力的特点。内外拱在顶部采用多点连接形式,而非采用传统内外拱结构的内拱与檩条的垂直连接,这样做的最大好处是避免了结构的横纹受拉,而是通过特殊的节点设计将横纹受拉转换为顺纹受拉,更好的利用材料,多点连接增加了结构的连接可靠性。因为构筑为多维空间立体,呈现多面扭曲,所以每一根杆件的尺寸与偏转角度方向都不同,竹木杆件与五金件的槽口衔接要精准无误,给构筑设计增加很大难度,最后采取对每根杆件和五金件独立编号,在杆件加工和搭建上要有百分百的专业和细心。



▲结构示意图


▲钢构件


▲项目夜景,结构设计采用了双层曲面网格的异形双曲面空间工程竹结构


▲项目夜景,单体空间形态向外倾倒


▲项目夜景,呈现多面扭曲


▲项目夜景


项目总结:“木刨花”构筑利用竹子生长优势,以竹子为材料,运用螺栓五金件固定,构成整体骨架,并且所有的弧“拱”是独立单体,加上屋顶覆盖垂直绿化(佛甲草),可在不同场地按照不同功能需求,反复拆卸组装,展馆淋漓尽致地体现出秦森公司精明务实的生态、环保、节能理念。



▲总平面图


▲平面图


▲立面图
