广东清远湟川三峡擎天玻璃桥景观设计 | 浙江大学建筑设计研究院

经典案例 2020-08-26 来源:gooood
  • 项目名称:
    连州市湟川三峡旅游度假区景观步行玻璃桥工程
  • 项目地点:
    广东省清远市连州九陂镇
  • 设计公司:
  • 建成时间:
    2020年1月
  • 摄影师:
    连州市擎天旅游发展有限公司


桥,是因地势而生的建筑,也是寓意连接与沟通的艺术。浙江大学建筑设计研究院(UAD)在粤北连州打造的湟川三峡擎天玻璃桥,便好似生长于自然环境中的一座地标性建筑,以消隐的形态和创新方法的建造,实现自然与人工的无缝衔接。

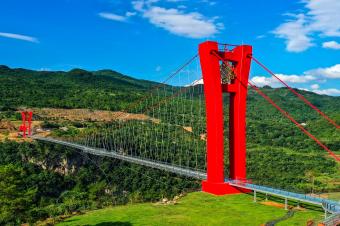

▲湟川三峡擎天玻璃桥


虚实相间

湟川三峡被誉为“岭南诗画走廊”,是珠江流域北江水系的主要支流,也是秦汉古道的尽头,一代文豪韩愈更留下了千古绝句《宿龙宫滩》。这座玻璃悬索桥横跨湟川三峡陡崖峭壁,纵览粤北最大瀑布群,宛如昂首云天的巨龙,与所在环境相融共生。



▲景区入口

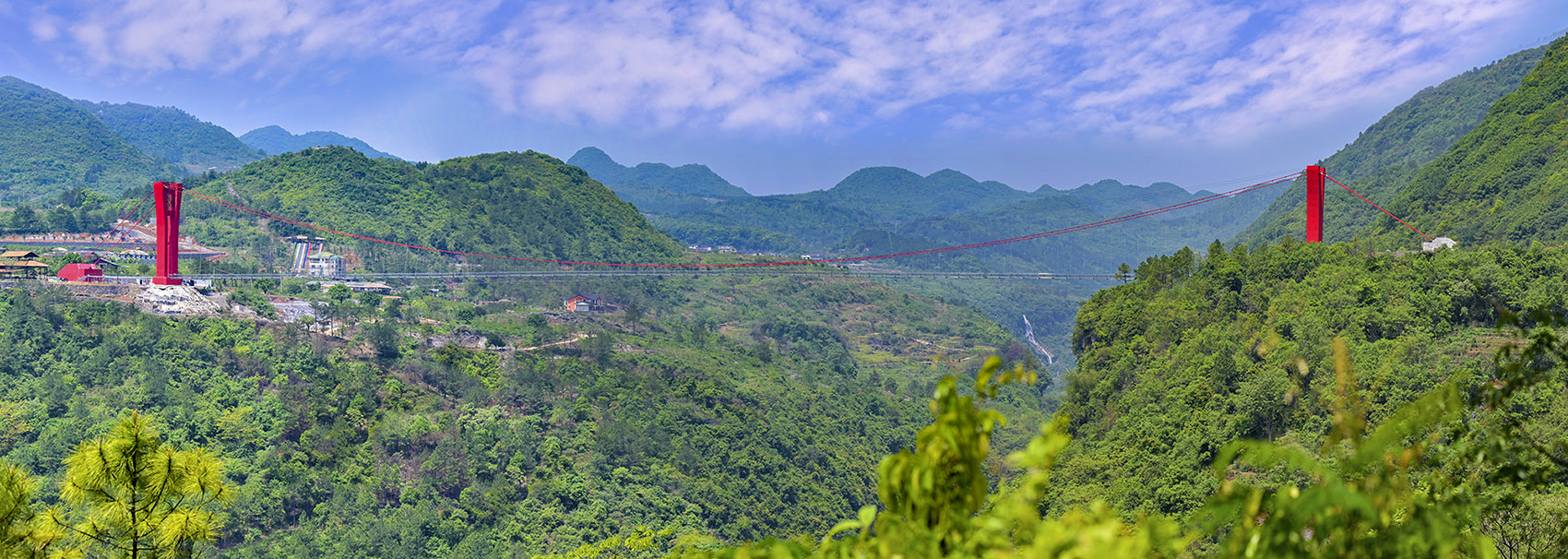

▲玻璃悬索桥横跨湟川三峡陡崖峭壁,纵览粤北最大瀑布群

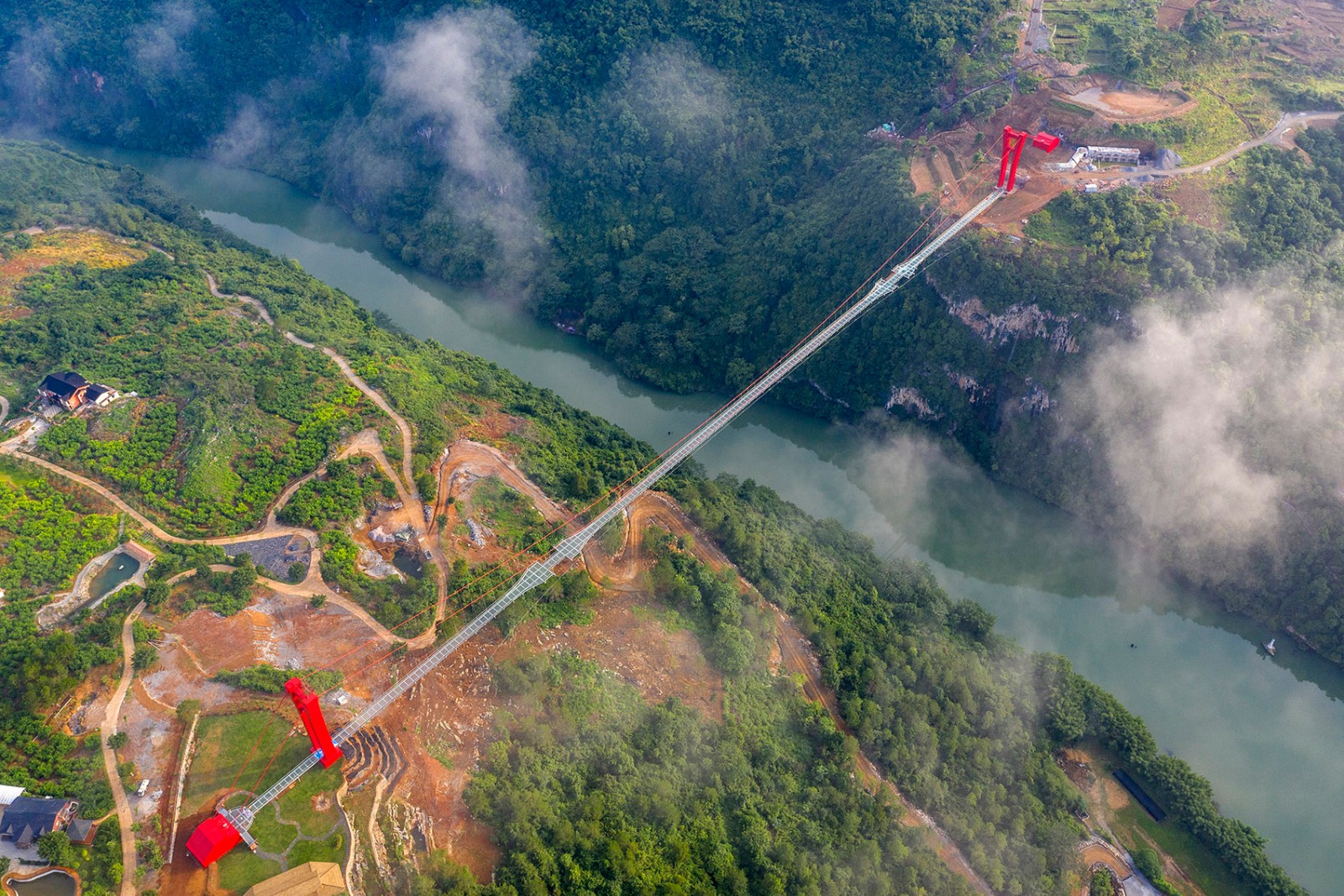

▲鸟瞰


▲桥塔


整座桥通体铺装3层4.5厘米厚度的超白夹胶钢化玻璃,其透光率为99.15%,赋予桥面水晶般的光泽、高清晰的亮度、超高的光折射率。搭配桥梁两侧的竖向圆弧形不锈钢护栏,以及桥塔和主缆醒目的中国红,形成虚与实、现代与古典融合相间的景观。



▲整座桥铺设以三层超白夹胶钢化玻璃


▲桥面概览

▲桥梁两侧安装不锈钢护栏和红色主缆


因应场地

广东地处中国东南,夏季多台风;又因为悬索桥较大的跨度与柔性的结构体系,有着较高的抗风需求。设计过程中进行了节段风洞试验与有限元模拟,分析桥的振动主频与振型,并确定桥梁颤振临界风速、合理护栏封闭程度等设计参数,为桥梁的设计优化及后续维护提供了有力支撑。


▲设计过程中进行了节段风洞试验与有限元模拟


同时,为了提高桥梁的侧向稳定性和抗风性能,设计团队在桥面两侧采用倾斜反吊抗风拉索体系,并锚固在混凝土桩锚。另外,场地受不良岩溶地质作用和特殊性的残积粉质粘土影响,基础设计和施工时均需最大程度保障项目的安全性能。



▲图纸


▲桥面两侧采用倾斜反吊抗风拉索体系


▲拉索体系锚固于混凝土桩锚


▲桥塔近景


创新景观

这座空中天梯净宽8.8 m,桥面标高201.0m,因其526.14米的玻璃全长而加冕“最长玻璃铺装悬索桥”的吉尼斯世界纪录。它的建成见证了奇迹,也吸引了大批游客,已然成为当地新的地标建筑,为那里的旅游发展注入新的动力。


▲吉尼斯世界记录认证



▲世界最长玻璃铺装悬索桥


本案以尊重土地和敬畏自然为前提,清晰的规划定位,可续的创造力,和挑战极限的勇气,最终使自然环境重获新生,成为带动经济的创新景观。而关于整合自然、城市、人文,构筑顶级的景观场所,也是UAD致力研究和实践的所在。



▲湟川三峡擎天玻璃桥
