木墩河暗渠复明工程设计 | 深圳市水务规划设计院股份有限公司+上海市政工程设计研究总院

景观中国 2022-11-29
原创


一、项目概况


木墩河发源于碧眼水库,河长6.36公里,途经光明街道碧眼、光明、翠湖、东周四个社区,其中位于光翠路及光侨路之间,经过暗渠复明工程改造后的1km木墩河是光明区全面消除黑臭水体治理的重要成果,它是深圳首条由消黑治理提升至街区综合改造的暗渠复明河道。


图2 设计总平面图.jpg

设计总平面图



二、设计理念


面对沿河空间有限、河道渠化严重的难点,结合周边商业、居住、文教设施的环境,工程以打造生产、生活、生态“三生相融”;防洪、水质、景观“三项提升”;政府、居民、商铺“三方共赢”的宜居环境为理念。通过水陆统筹,最大化利用河道空间、驳岸空间,合理规划设置亲水、绿化、步行、车行及停车等,实现河道与道路、商铺、小区纵横联系,相互融合。


图1 木墩河改造前照片.jpg

木墩河改造前照片



三、项目亮点


以木墩河为主线,以生产、生活、生态“三生相融”;防洪、水质、景观“三项提升”;政府、居民、商铺“三方共赢”为主体概念提出融合水城空间、实现人水共生共生、修复生态本源的项目展望。通过项目地域特征将木墩河暗渠复明段分为“都市客厅”(观水)、“滨水休闲”(玩水)、“文化创意”(品水)、“形象展示”(净水)四大区。

融合水城空间:通过水陆统筹,最大化利用河道与驳岸空间、市政道路绿化与人行空间,合理规划设置亲水、绿化、步行、车行及停车等空间布局,实现河道与两岸的纵横联系,打造流域治理与城市开放空间融合发展的城河空间新模式,使生产、生活、生态实现“三生相融”,政府、居民、商铺实现“三方共赢”。

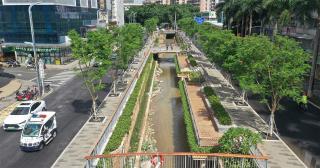

图3 下游都市客厅(观水)段鸟瞰照片.jpg

下游都市客厅(观水)段鸟瞰照片


实现人水共生:通过向河道悬挑,梳理堤岸车行道和人行道空间,将原来狭窄的滨河步道(0~3.1m)扩宽成较为舒适的林荫漫步道(1.5m~6.0m),同时利用过河人行桥设置休闲廊架,增设观水平台及滨水休憩、儿童活动场地,丰富社区活动。



图4堤顶林荫步道 及 人行桥上休闲空间1.jpg

图4堤顶林荫步道 及 人行桥上休闲空间2.jpg

堤顶林荫步道 及 人行桥上休闲空间


通过水文计算,将亲水步道设置在2年一遇水位标高以上,并结合台阶、置石、汀步、桥低天花板涂鸦打造多样、生态、趣味的亲水活动空间。



图5 下游滨水休闲(玩水)段白天亲水活动1.jpg

图5 下游滨水休闲(玩水)段白天亲水活动2.jpg

下游滨水休闲(玩水)段白天亲水活动

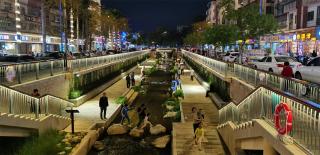

图6 下游滨水休闲(玩水)段夜晚亲水活动.jpg

下游滨水休闲(玩水)段夜晚亲水活动


图7 上游文化创意(品水)段夜间照片.jpg

上游文化创意(品水)段夜间照片


图8 桥下涂鸦画.jpg

桥下涂鸦画


修复生态本源:通过分析河水在平面和竖向的流动数据,计算在特定流速下抗洪水冲刷的石块粒径,以“壅、挤、推、堵”的方式引导水流势能与动能的转化,改变水流平面走向,在小尺度的直渠里打造出具备“潭、滩、湾”的生态河床。

在4~6m的主河槽内,运用石头、木桩等材料组合设计了0.3m高的小型生态壅水堰,泥沙、水流可从堰间透过,各类生物也可在这样的环境里停留、栖息。



图9 生态壅水堰照片1.jpg

图9 生态壅水堰照片2(1).jpg

生态壅水堰照片


根据河流冲刷特点,选择相适宜的植物,如匍匐状的香菇草、蔓延生长的爬墙虎、抗冲刷的翠芦莉及锡兰叶下珠、狼尾草等。

运用必要的防冲措施,如将石头围成水中种植空间,再用土工布、椰丝卷材固土,在汛期来临之前完成种植及根系固定,或在较小的种植空间以自然石块及砾石填充,再将草籽、少量水生植物填充其间,待河水滋润,绿意丛生。

在分层的河岸直立墙上种植藤本植物,在壅水堰、石头与台阶旁种植,绿意盎然。



图10 生态种植照片.jpg

生态种植照片


木墩河日常补水主要来自于污水处理厂处理后的尾水。设计利用河道两侧有限空间布设旁路湿地处理设施,通过三级过滤池中植物与滤料共同作用提升水质。湿地排水通道结合汀步设计,展示净水效果,增加亲水体验,让潺潺流水为河道增添灵动韵味。




上游形象展示(净水)段——旁路湿地照片

短短40年里,深圳从边陲小镇蜕变为充满活力的现代化城市,完成了从零一跃至全世界经济特区“头号成功典范”的奇迹。而早期快速发展背景下,城市与水的关系却不那么密切。城市发展需要更多陆地空间,覆盖现状河流,暗涵随之出现。随着我国逐步走向社会主义生态文明新时代,我们对城市与水的关系的思考与探索一直不曾停止,并终于在深圳市光明区找到了答案。


图12 木墩河夜景鸟瞰照片.jpg

木墩河夜景鸟瞰照片



项目信息

项目名称:木墩河暗渠复明工程设计

设计单位:深圳市水务规划设计院股份有限公司/上海市政工程设计研究总院(集团)有限公司

建成时间:2020-10

项目规模:暗渠复明工程1km(河长6.36KM)

项目地点:广东省深圳市光明区

项目类别:研究创新类

设计团队:深圳市水务规划设计院股份有限公司-生态景观院-景观设计部

主创设计:徐抖、唐炜

方案设计:陈焰、肖露、李明、朱嘉琳、刘红宇

施工图设计:王志雄、夏玉、江晓阳

植物设计:李军辉

水电设计:钟剑、靳开甲

水工设计:曹赞、何磊宋思航

施工配合:陈焰、江晓阳

摄影师:徐抖、陈焰
