上海倪家浜桥建筑设计 | GOM高目建筑

Jessica 2018-09-17 来源:gooood
  • 项目名称:
    上海倪家浜桥
  • 项目地点:
    上海世博后滩公园南侧
  • 设计公司:
  • 委托方:
    上海东岸投资(集团)有限公司
  • 建成时间:
    2017年12月

倪家浜桥(又名望止桥)是上海浦东东岸贯通项目中的一座人行桥,也是高目设计的其中三座人行桥之一。

▼倪家浜桥鸟瞰


▼河岸视角


▼30米的跨度接近大型空间中的装置尺度


由于跨度较小,只有30米,所以这座人行桥更接近大型公共空间中的装置尺度。在拆解人行桥的三股交通即人行、跑步、自行车之后,进而根据速度及坡度将一座人行桥拆分为两座独立的桥梁:一座拱桥服务于人行及跑步,一座吊桥服务于自行车,而拱桥及吊桥也是一跨过河的最经济方式。也就是说,这种拆分是满足功能和建构的一种普适原型。

▼一座拱桥服务于人行及跑步,一座吊桥服务于自行车

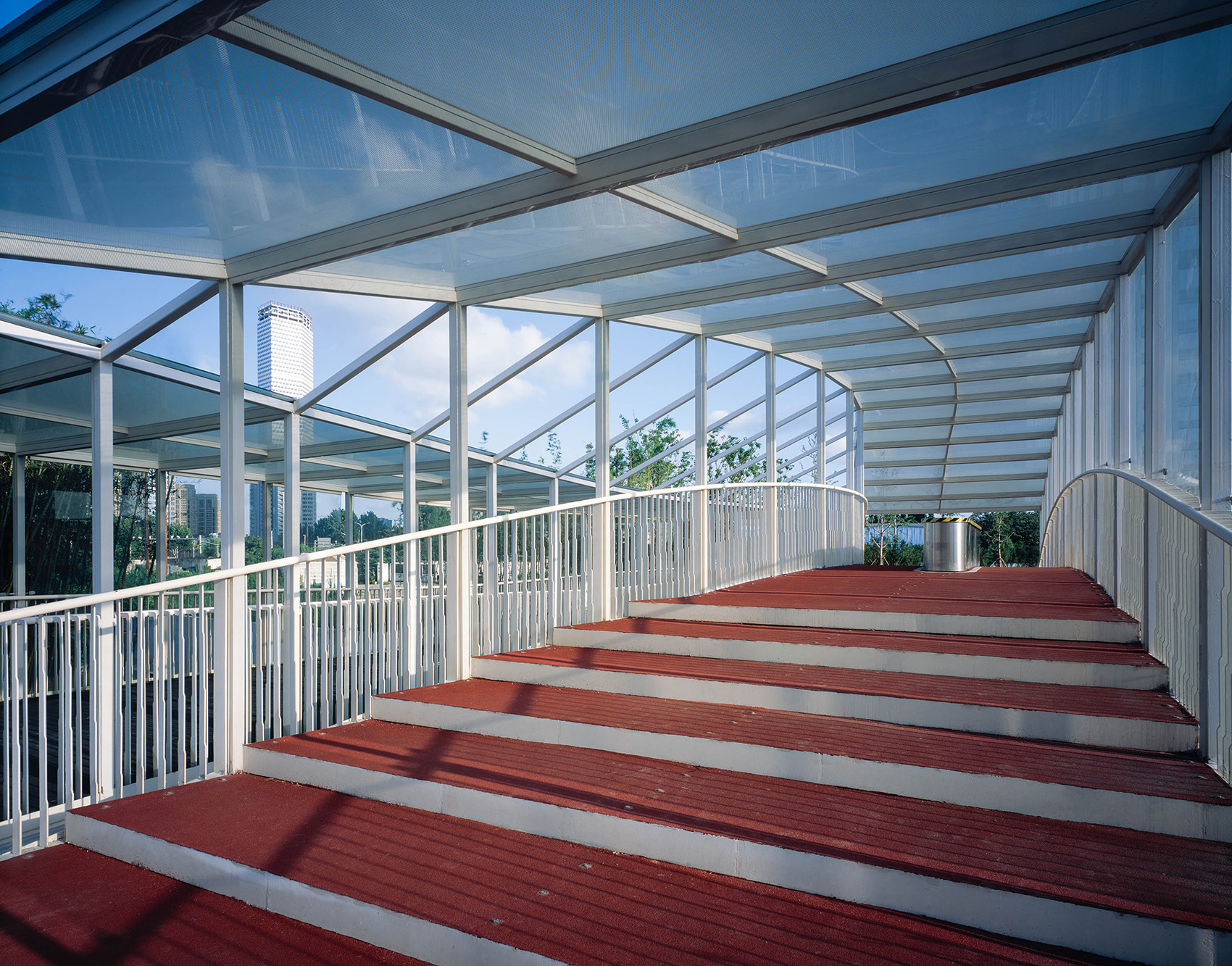

▼人行拱桥

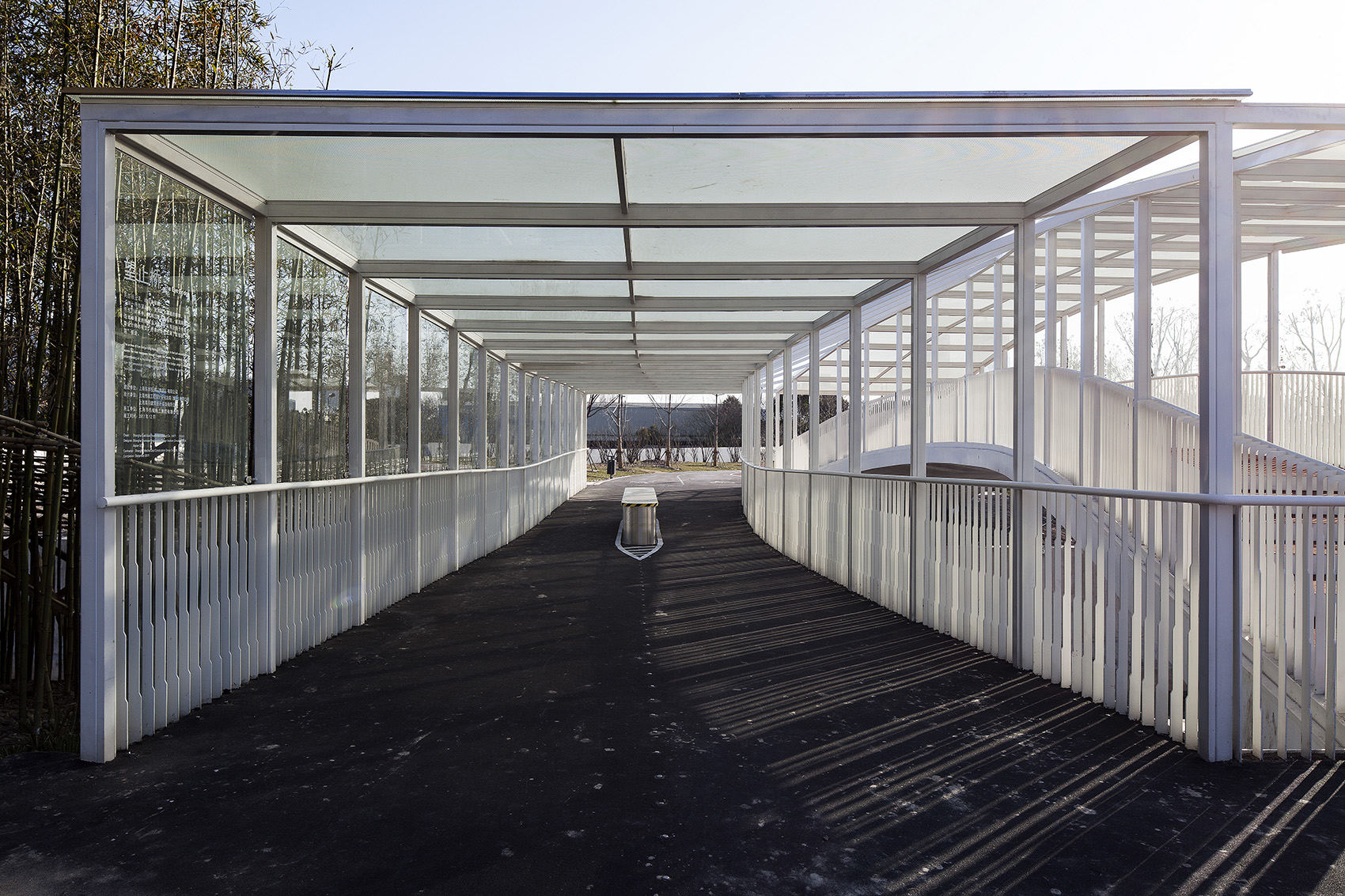

▼自行车吊桥

垂直拆分上下之后,两座桥平面之间也利用了两种外凸曲线方式进行第二步拆分,即一条弧线和一条倒角折线,这样减轻了桥梁中部的荷载,并在两桥之间形成了一个眼睛般的空隙。

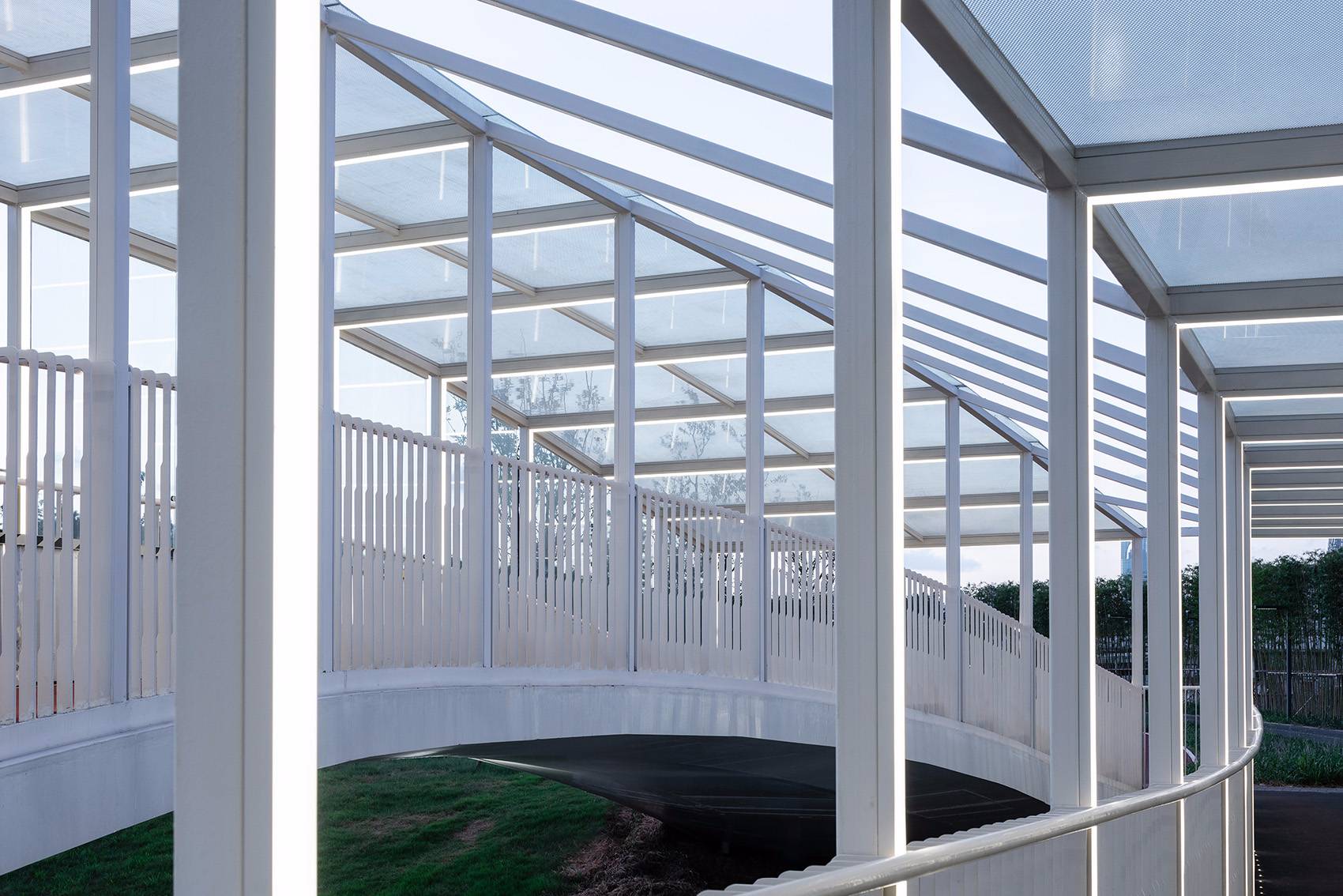

▼两种外凸曲线在两桥之间形成了一个眼睛般的空隙

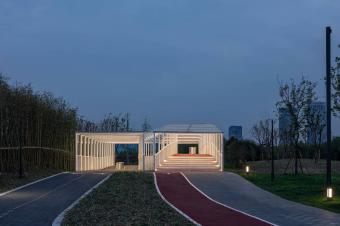

▼夜间视角


设计的初期,并没有将桥梁封闭的打算,后来为了遵从整体布局,这里需要补充一个可以避雨的驻足点,于是,在等高升起栏杆、增设屋盖并横向结构连接后自动形成了一个曲线折坡屋面,之后,在两个桥梁的外侧加设有缝隙通风的大玻璃进行大致封闭,于是,倪家浜桥这个更加接近于一个构筑物的桥梁就诞生了。

▼曲线折坡屋面提供了可避雨的驻足点


▼两个桥梁的外侧加设有缝隙通风的大玻璃


▼灯光效果


▼正面灯光效果


▼黄昏下的倪家浜桥


▼夜间鸟瞰

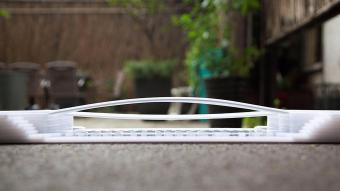

▼模型


▼分解示意图
