干垒石墙分享

迈德景观 2021-04-02 来源:景观中国网
原创
相比如今钢筋混凝土浇筑出的整齐统一,如果能够在景观中巧妙地运用干垒石墙,定会让你的设计更显自然古朴素雅风貌。下面就让我们从几个方面来了解干垒墙。

景观中常用到的干垒石墙元素,它没有固定的模式,却有其完备的功能;没有色彩的丰富,却有素朴的和谐,它可以历经长年累月的风吹雨打,呈现出其沧海面目,使其更凸显出岁月的底蕴。相比如今钢筋混凝土浇筑出的整齐统一,如果能够在景观中巧妙地运用干垒石墙,定会让你的设计更显自然古朴素雅风貌。下面就让我们从几个方面来了解干垒墙。



▲阳光城望乡示范区

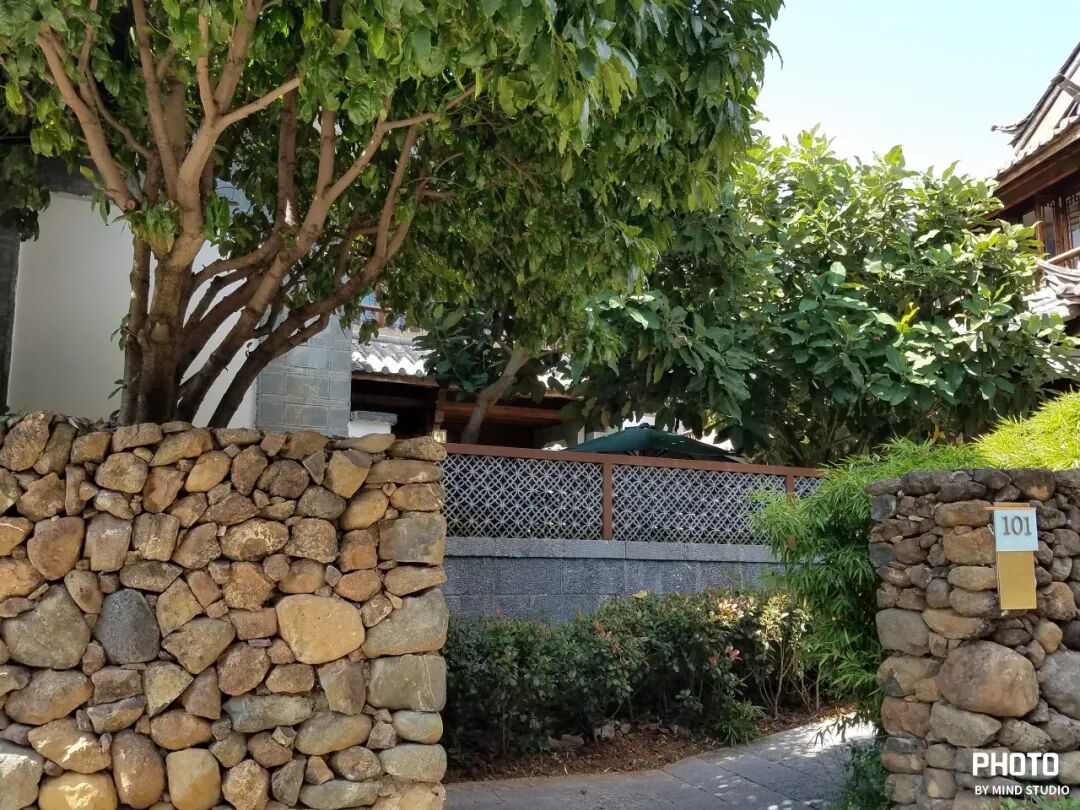

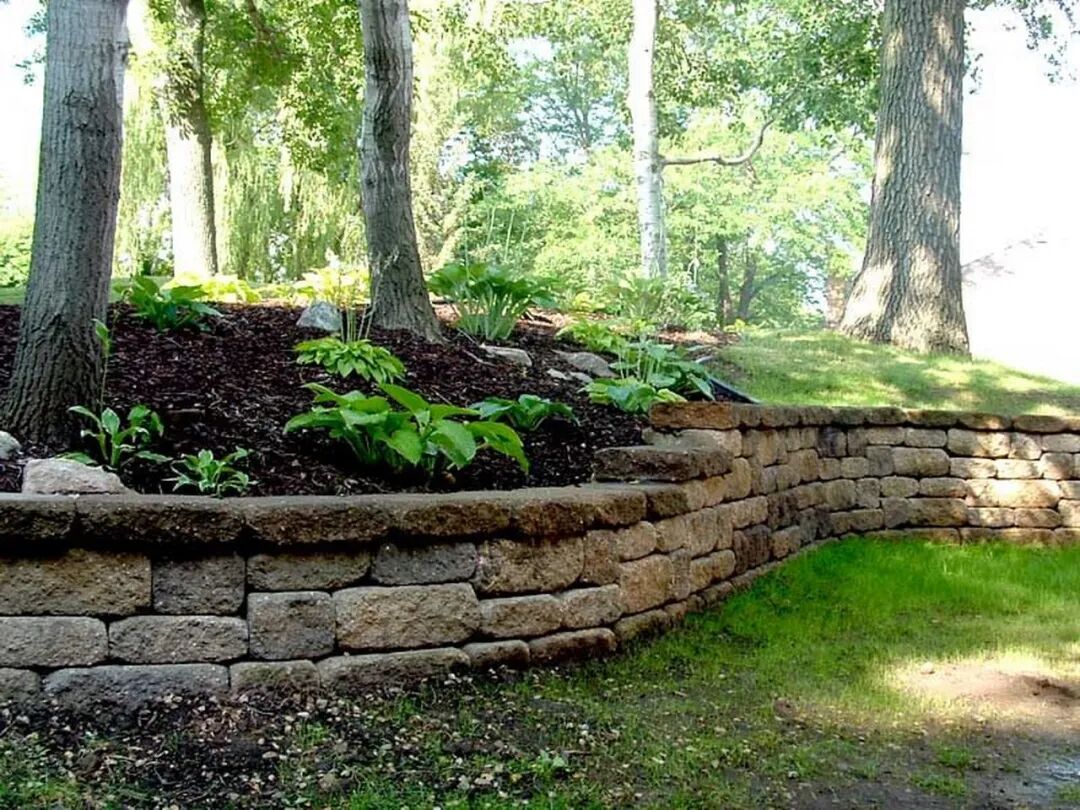

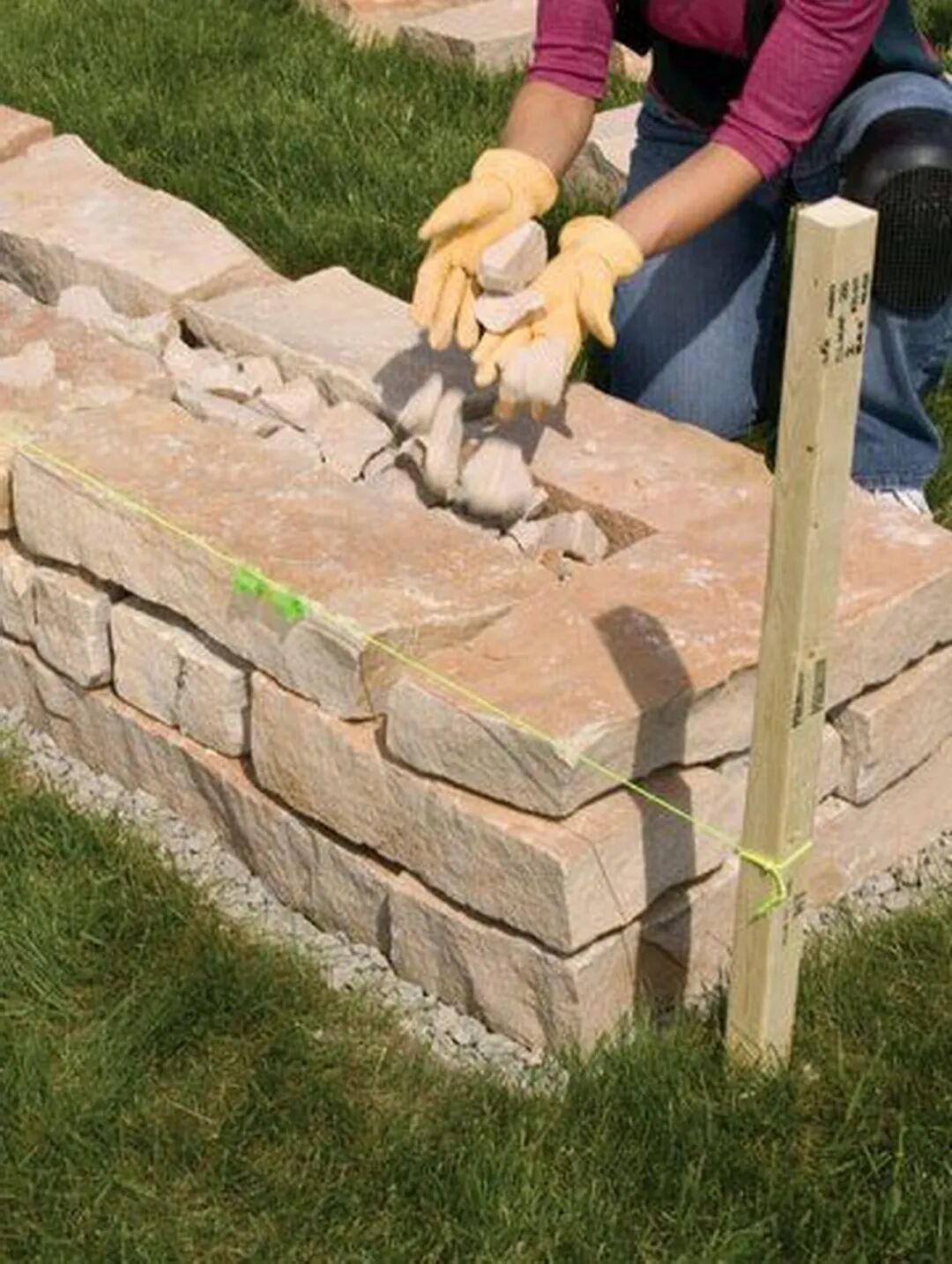

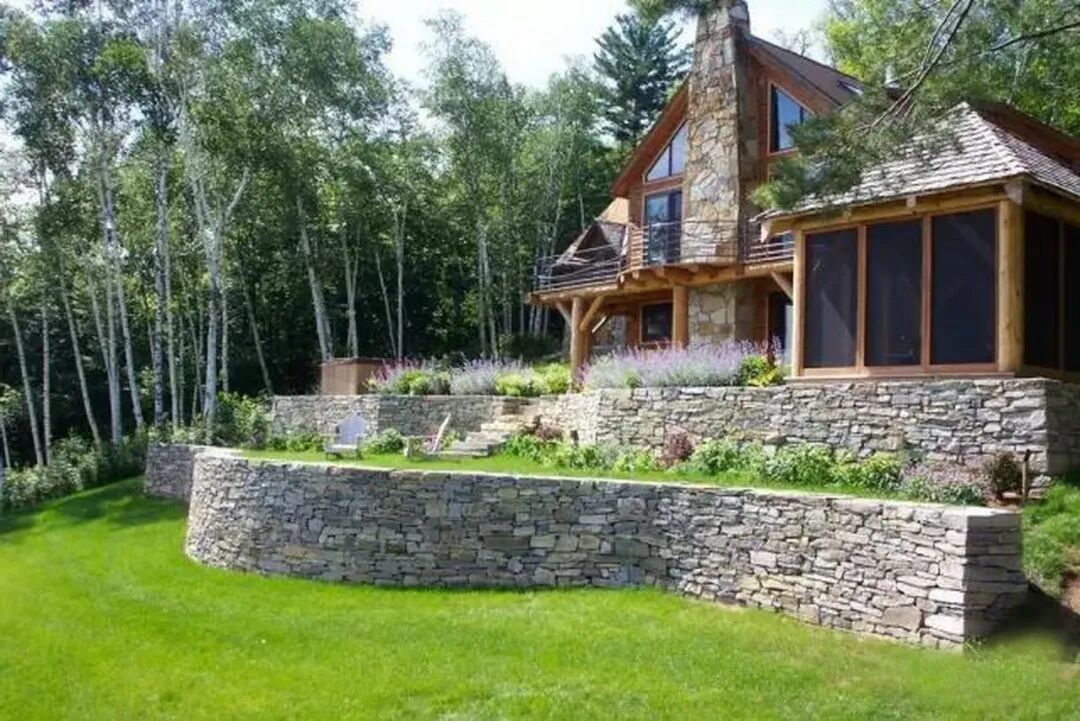

▲干垒石墙在庭院中的应用



干垒墙的原料分类

Main points

干垒墙的原材料大致可以分为毛石、料石、片石和河石四种类型,毛石和料石根据其加工程度及粗细又可分为很多子类。相比毛石,料石价格更高;但毛石的干垒施工工艺难度更大。


毛石

毛石是指不成形的石料,处于开采以后的自然状态,它是岩石经爆破后所得形状不规则的石块,是天然或从石矿里刚开采出来未经加工的,也称乱石,一般块径≥300,根据其平整度,可以细分为乱毛石和平毛石。形状不规则的叫乱毛石;有两个大致平行面的称为平毛石。

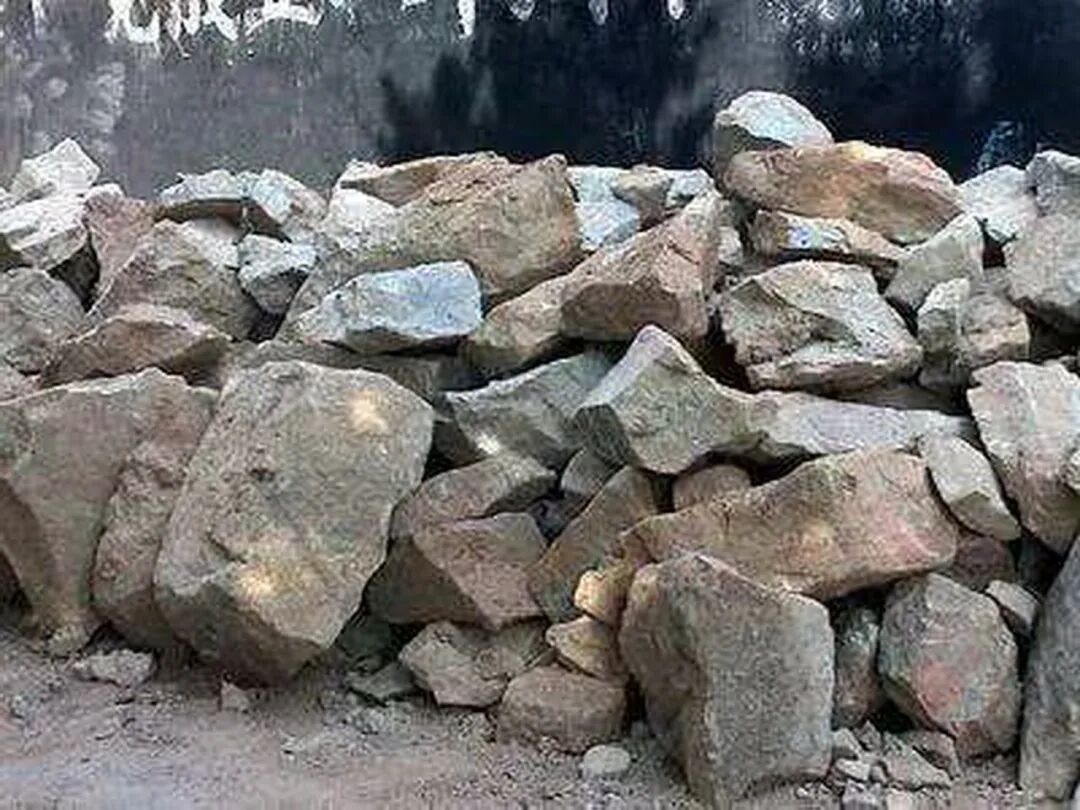

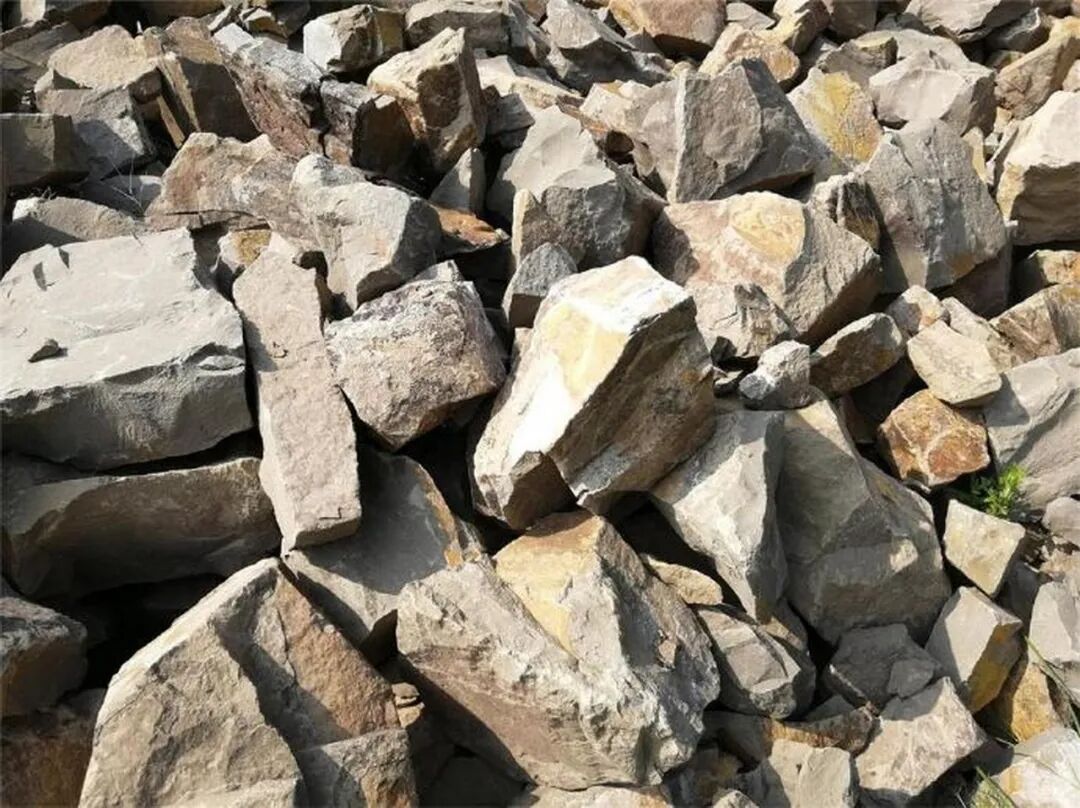

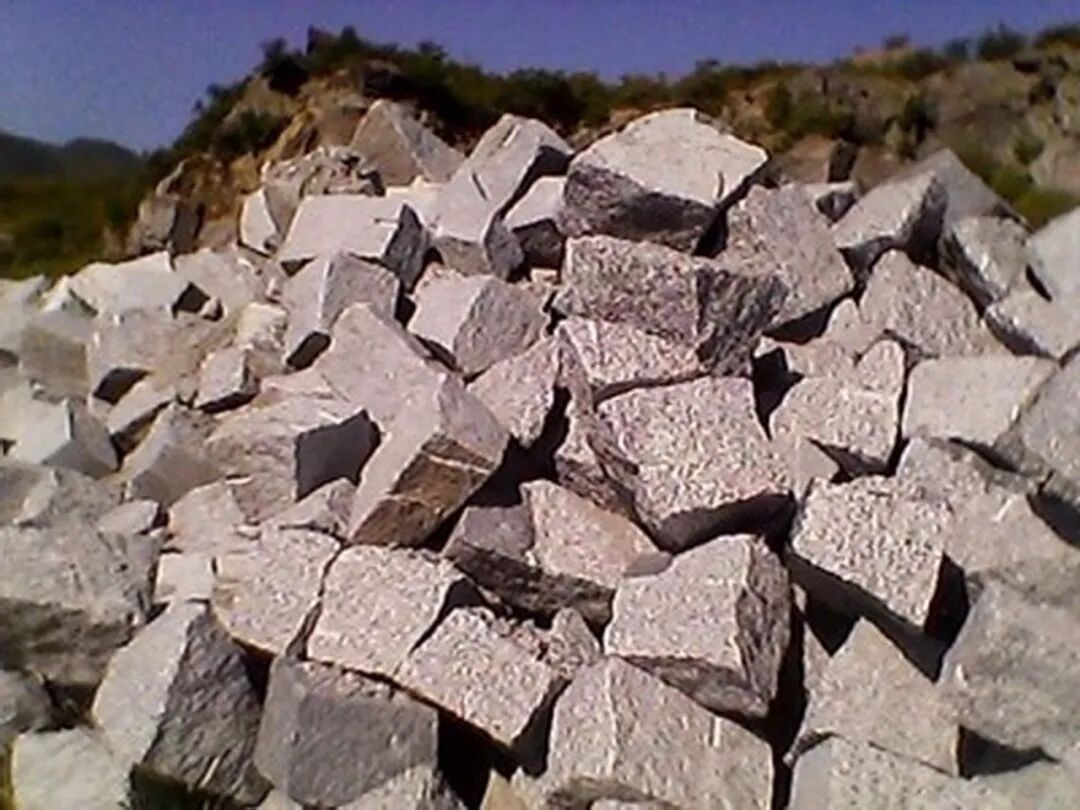

▲乱毛石


▲平毛石



料石

料石是指以人工斩凿或机械加工而成,形状比较规则的六面体石块。加工成比较方整,至少有一个平面是平整的。按表面加工平整程度可分为四种:毛料石、粗料石、半细料石、细料石。若按外形划分为条石、方石、拱石(楔形),其中条石可以做景观小品,可以做为功能石凳,可以做汀步等等。长度1M左右,宽度在500mm左右,厚度在100~200mm左右的,有两个平行面的块石。长度基本为宽度的2倍左右。


▲料石



如何区分料石级别:

①细料石:是通过细加工,外表规则,叠砌面凹入深度不大于10mm,截面的宽度、高度不宜小于200mm,且不宜小于长度的1/4。

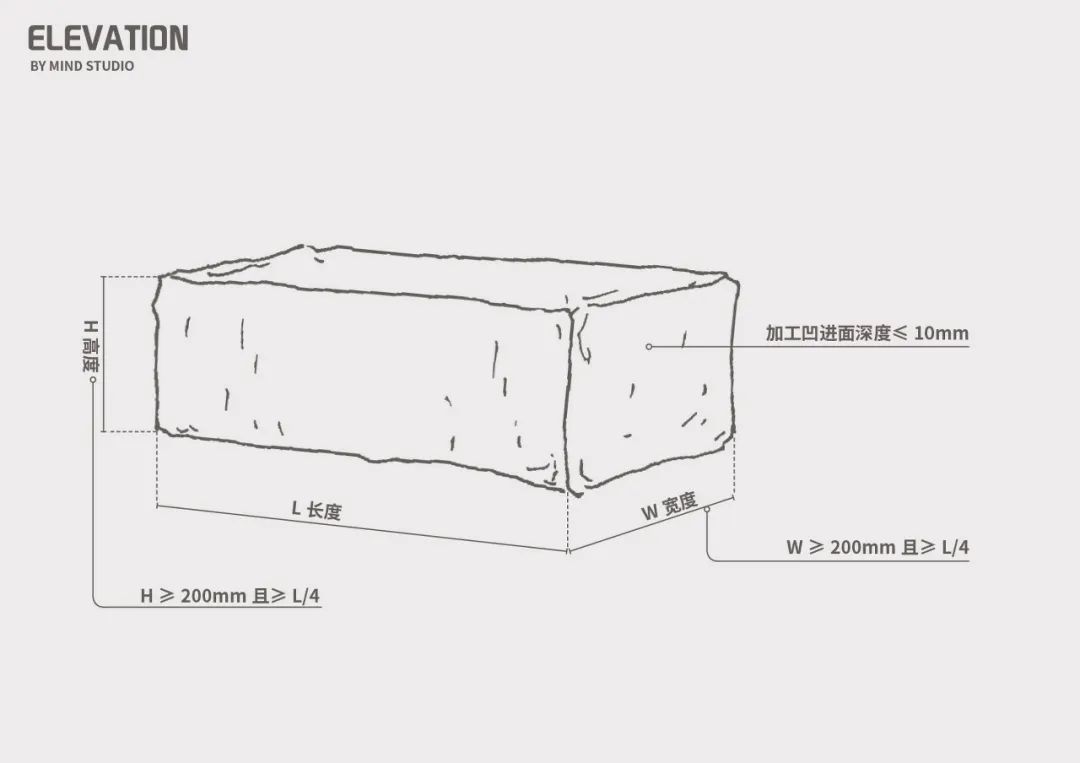

▲细料石三维示意图

▲细料石实景示意图



②半细料石:规格尺寸同上,但叠砌面凹入深度不大于l5mm。

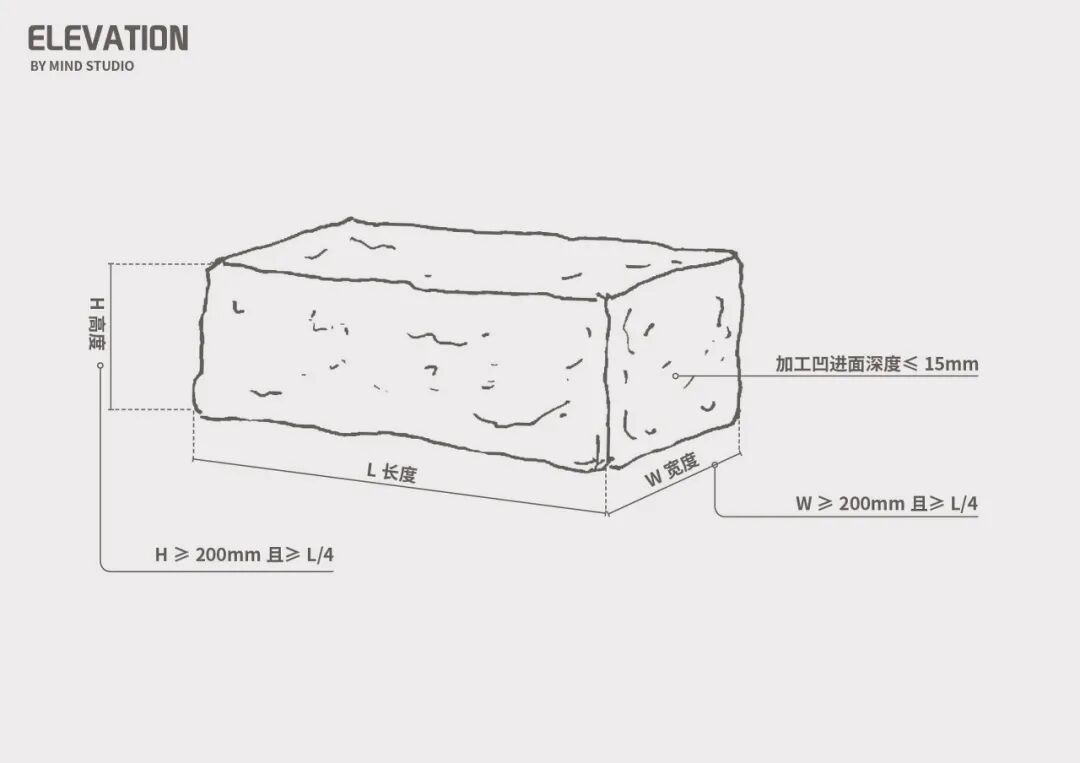

▲半细料石三维示意图
▲半细料石实景示意图

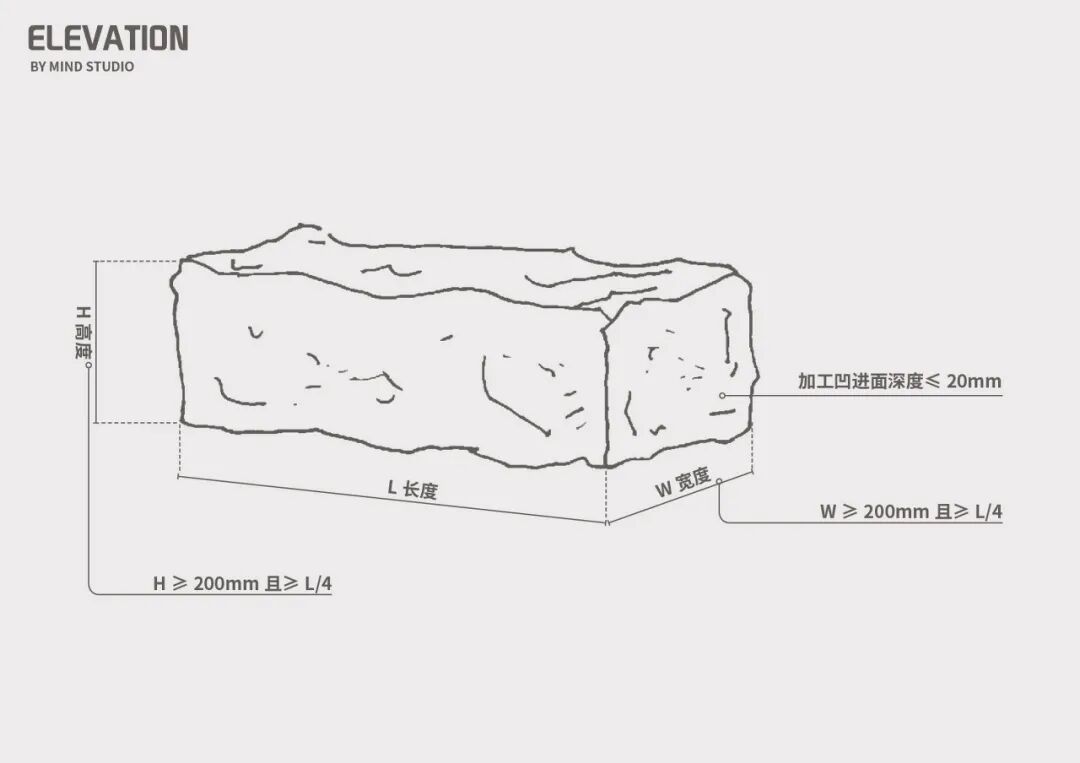

③粗料石:规格尺寸同上,但叠砌面凹入深度不应大于20mm。



▲粗料石三维示意图


▲粗料石实景示意图

 ④毛料石:外形大致方正,一般不加工或仅稍加修整,高度不应小于200mm,叠砌面凹入深度不应大于25mm。

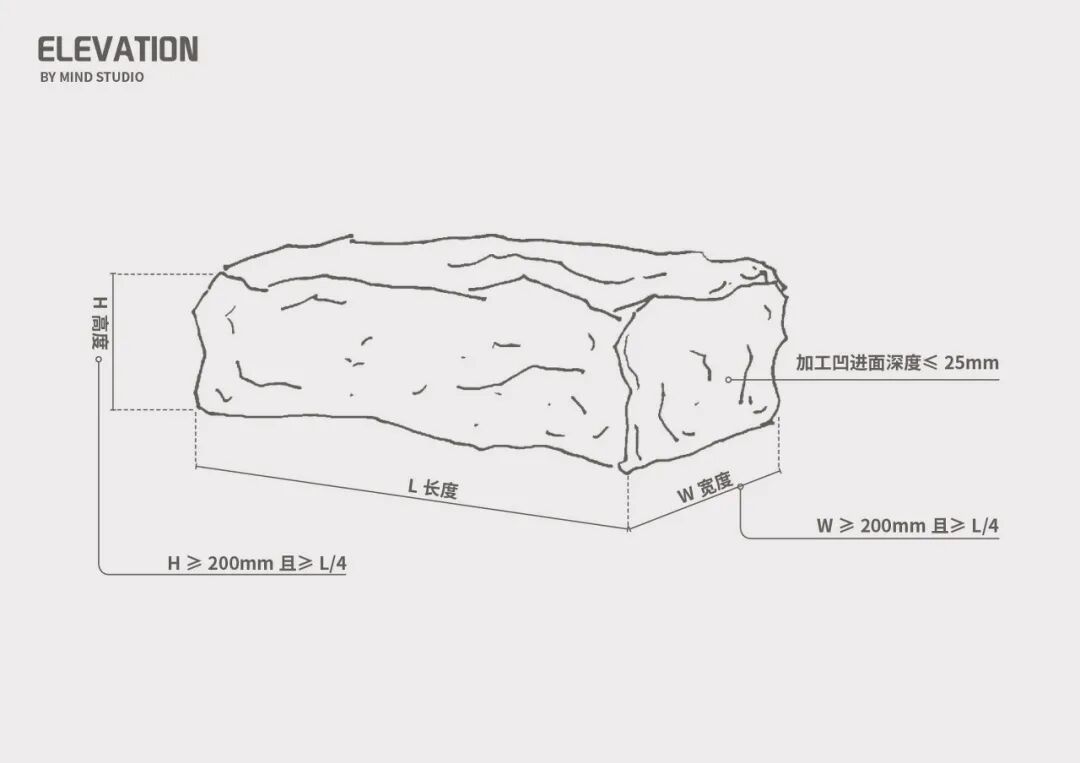

▲毛料石三维示意图

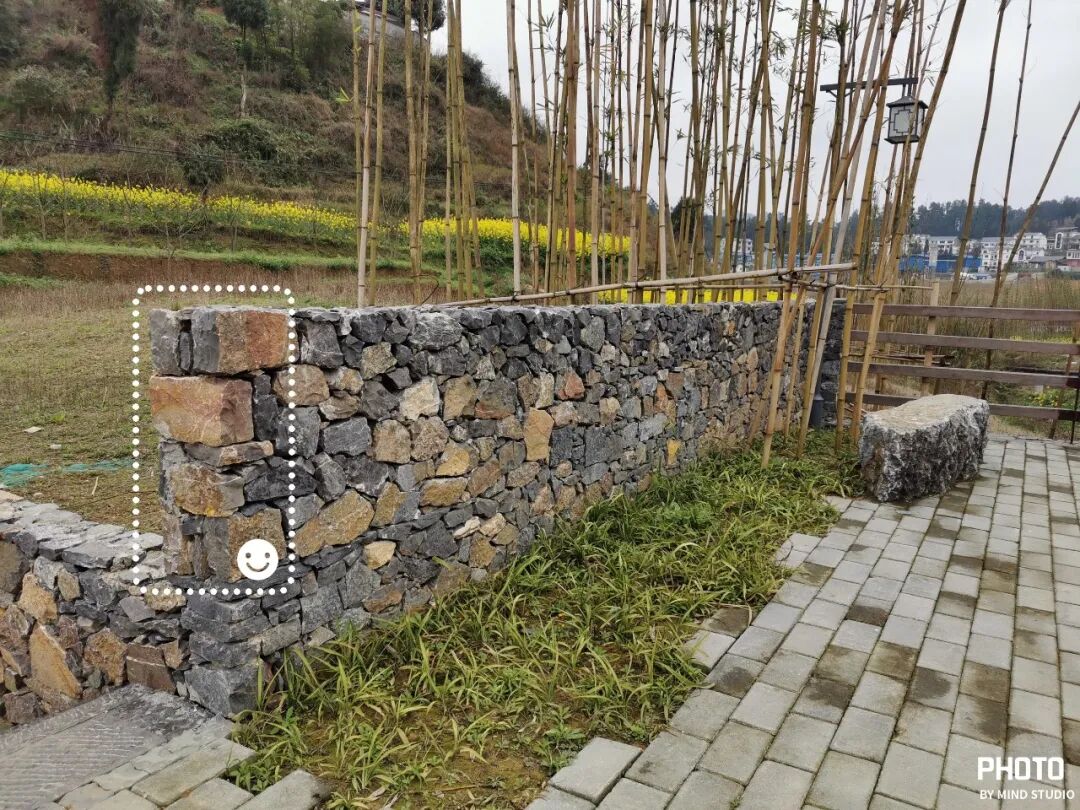

▲毛料石实景示意图(迈德在建项目)



片石

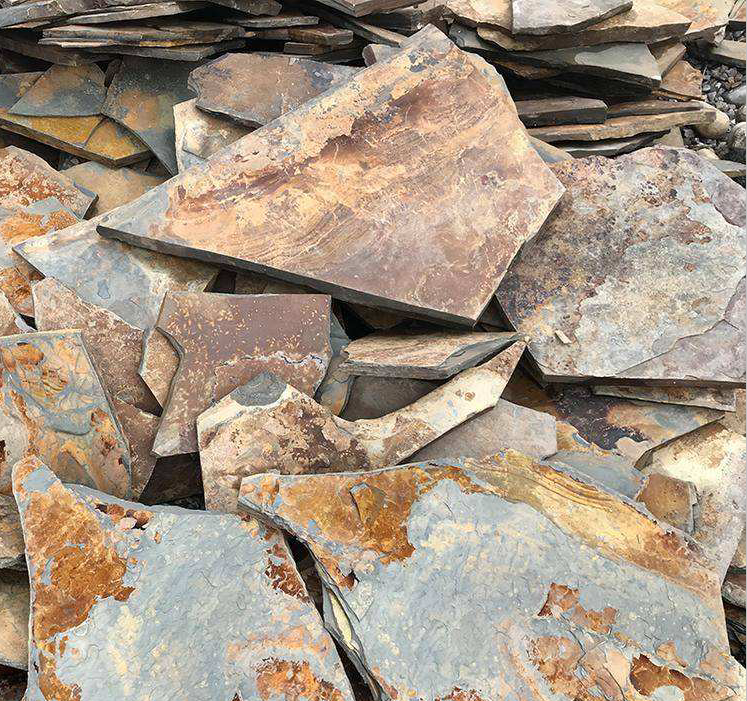

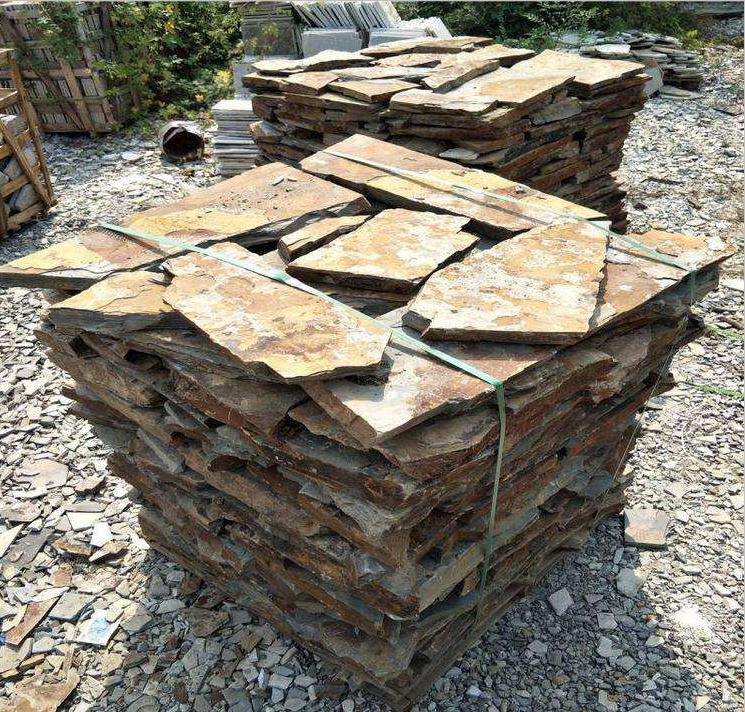

片石指符合工程要求的,经开采未经加工选择所得形状不规则,边长一般不小于15cm的石块。片石大致要求有一个比较平整的面,长宽误差一般在2厘米左右,厚度一般只能标注在多少范围以内(比如厚度为10~20厘米),通常情况下不能指定加工多少厘米。片石在外形上接近于平面,而毛石的空间形状更明显一些。市面上常用到的片石干垒墙材料一般多为板岩和青石,现在也有很多用到花岗岩如雪浪石加工成组合片石的景观小品。






河石

河石又称卵石。是指由岩石经过自然条件作用而形成的粒径大于5mm的颗粒。用于干垒景墙的河石粒径一般在100~400之间。






不同原材料的干垒墙详解

Main points

毛石干垒墙

1、毛石基础:
砌筑毛石基础的第一皮石块坐浆.并将石块的大面向下。毛石基础的转角处、交接处应用较大的平毛石砌筑。毛石基础的扩大部分,如做成阶梯形,上级阶梯的石块应至少压砌下级阶梯石块的1/2,相邻阶梯的毛石应相互错缝搭砌。

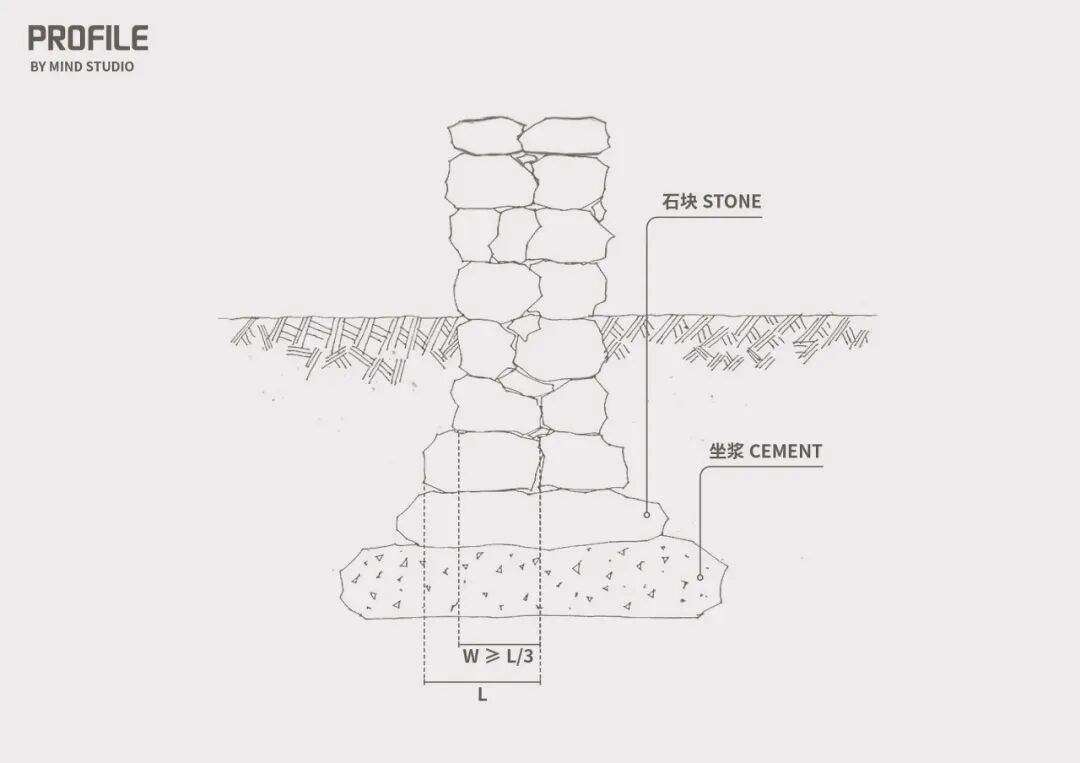

▲阶梯型毛石基础剖面


2、毛石墙身砌筑要点:
①毛石墙同其基础一样,第一皮和最后一皮、转角处、交接处及洞口处都应该用较大的平毛石砌筑。

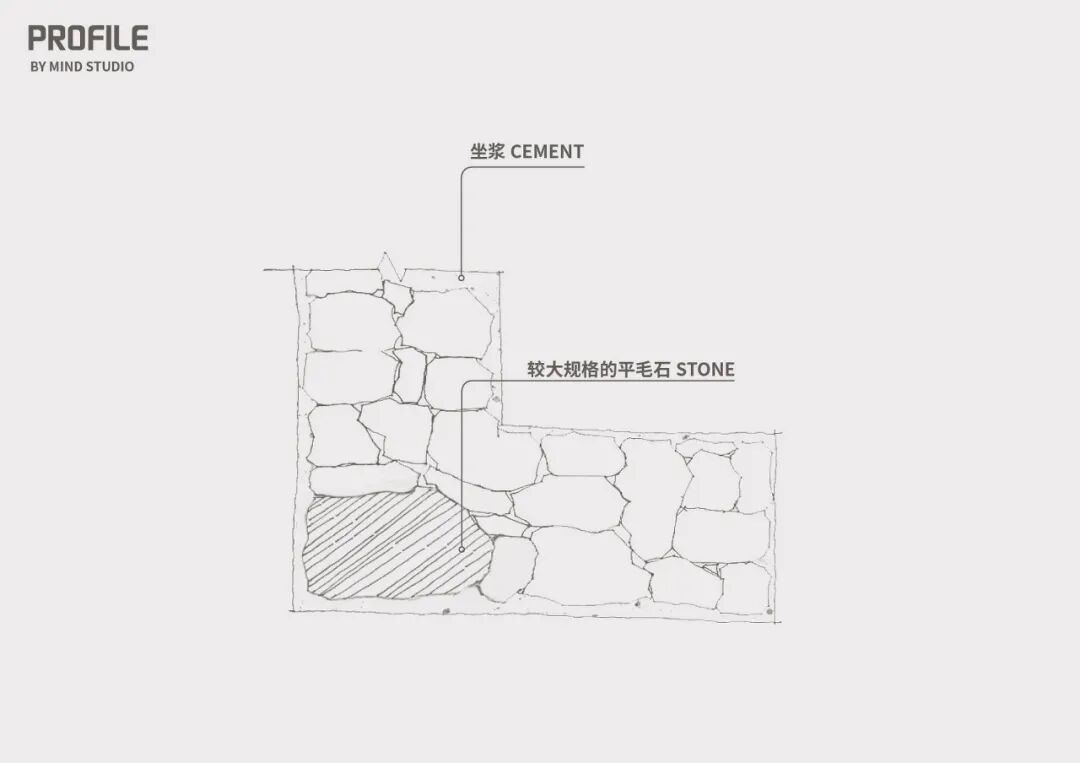

▲转角处砌筑平面图

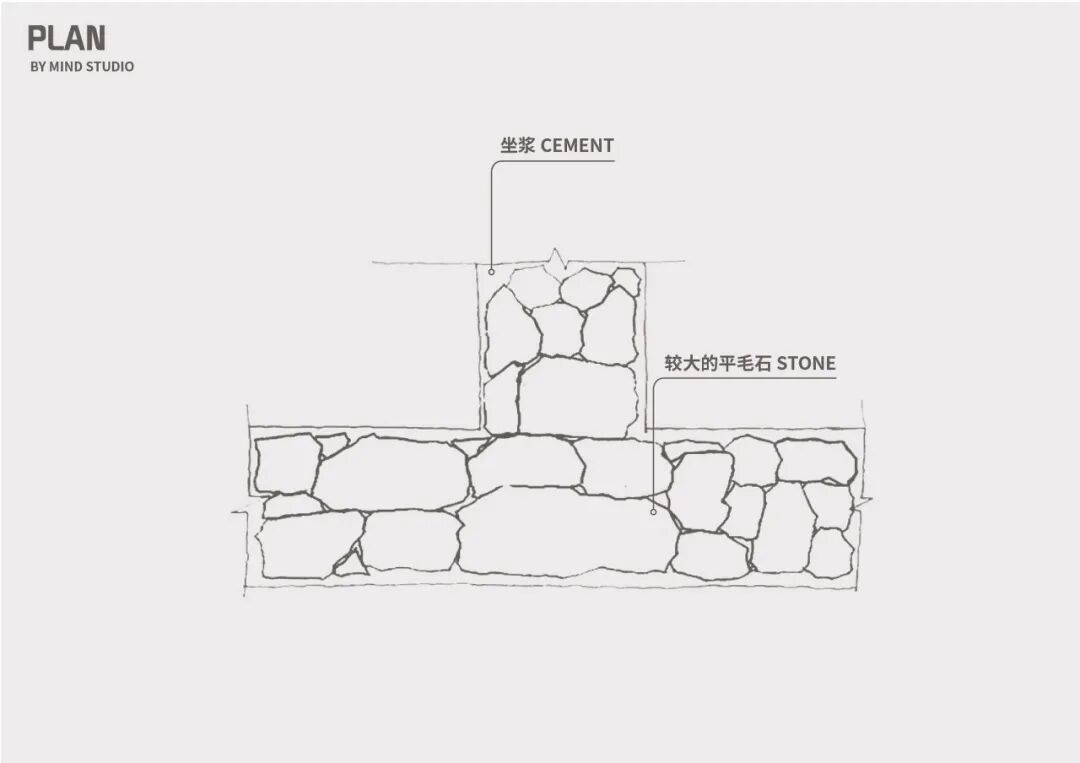

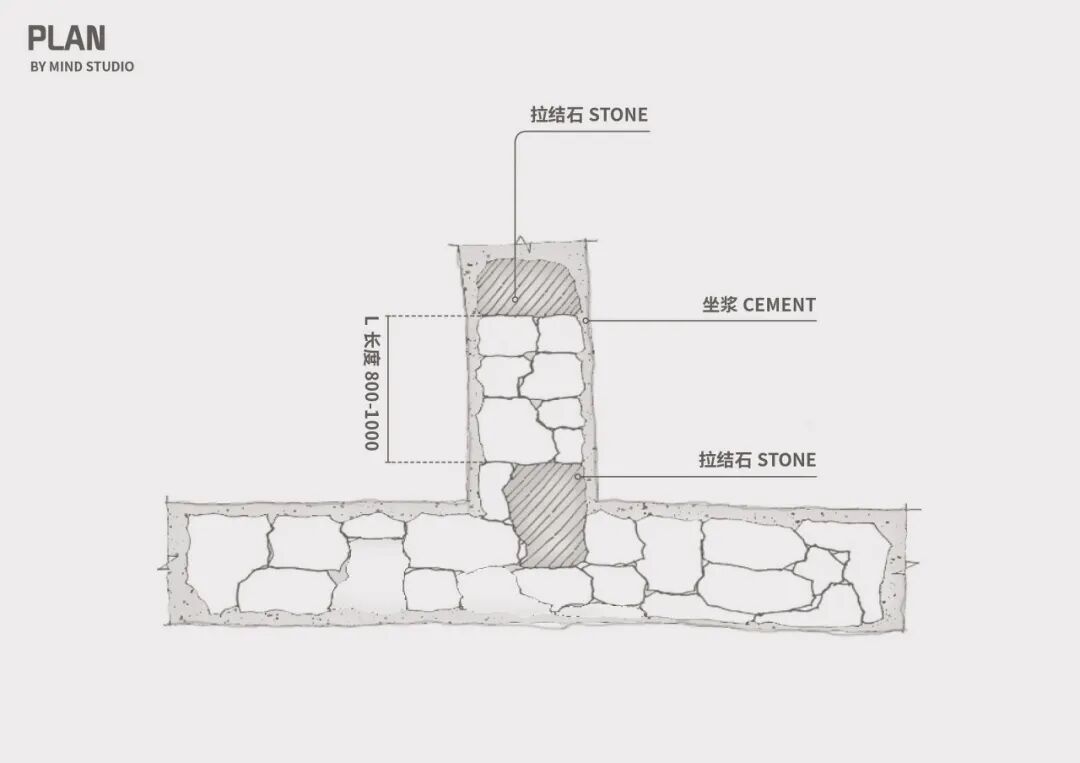

▲丁字处砌筑平面图


②毛石墙必须设置拉结石,拉结石应均匀分布,相互错开。毛石墙一般每0.7m²墙面至少设置一块,且同皮内拉结石的中距不应大于2 m。拉结石的长度:如墙厚≤400 mm,应与墙厚相等;如墙厚>400 mm,可用两块拉结石内外搭接,搭接长度不应小于150 mm,且其中一块拉结石长度不应小于墙厚的2/3。



▲拉结石平面示意

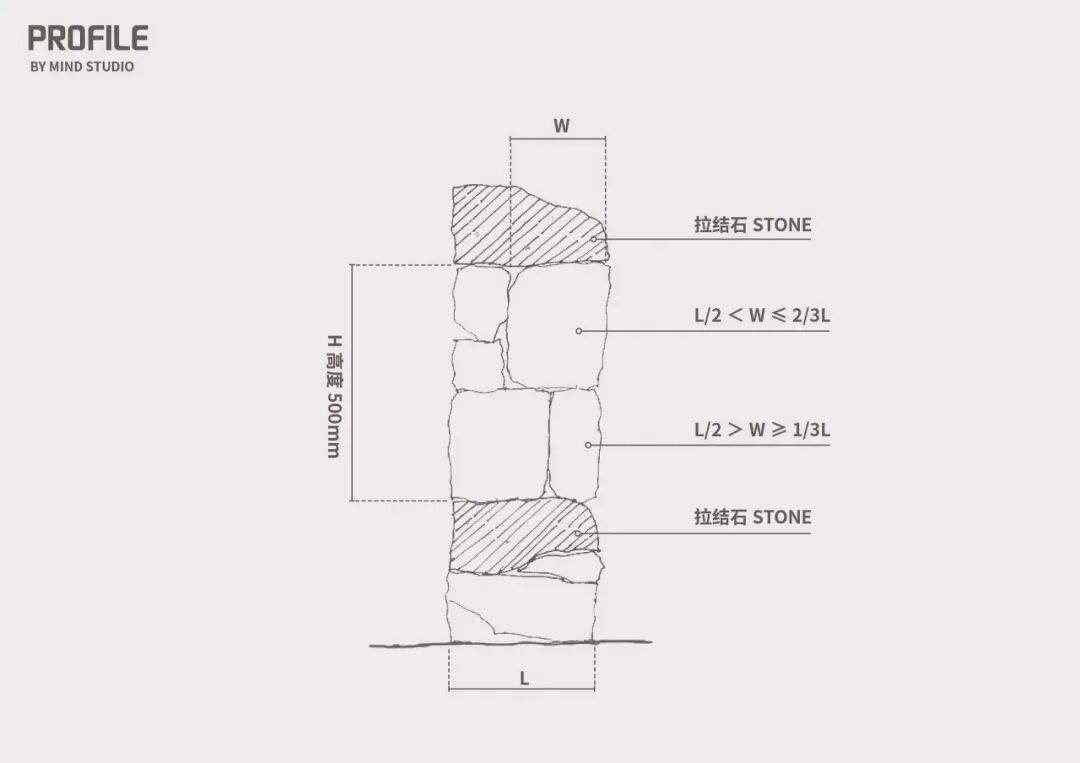

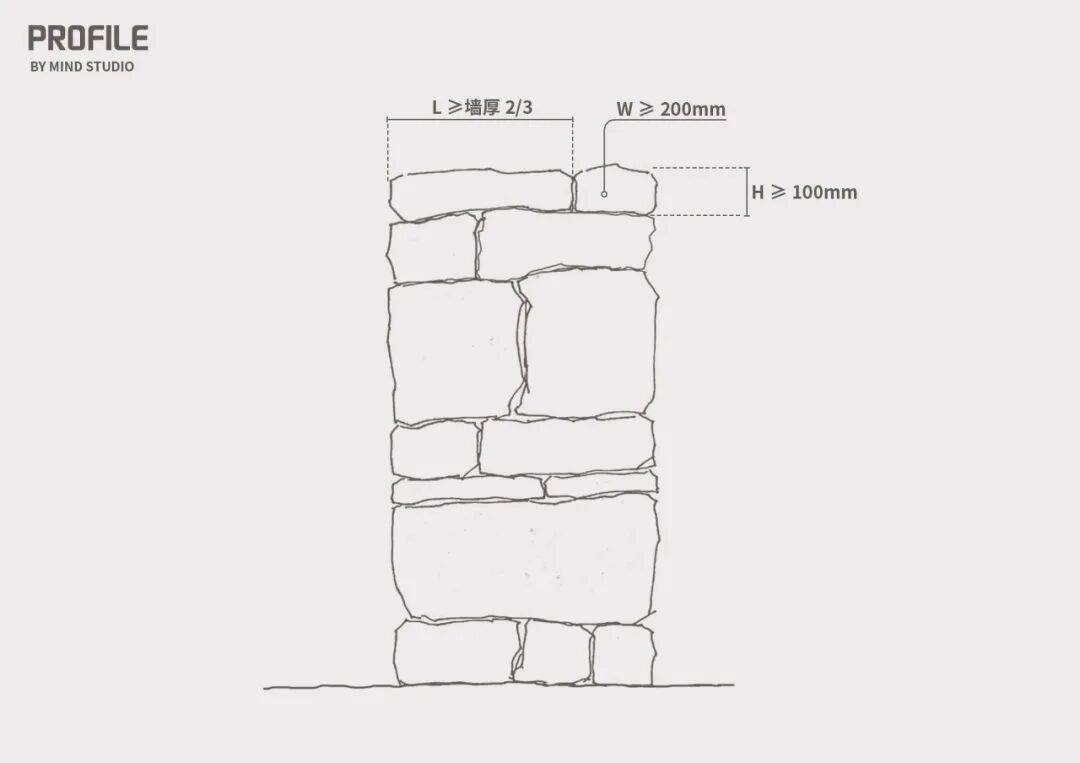

▲拉结石剖面示意

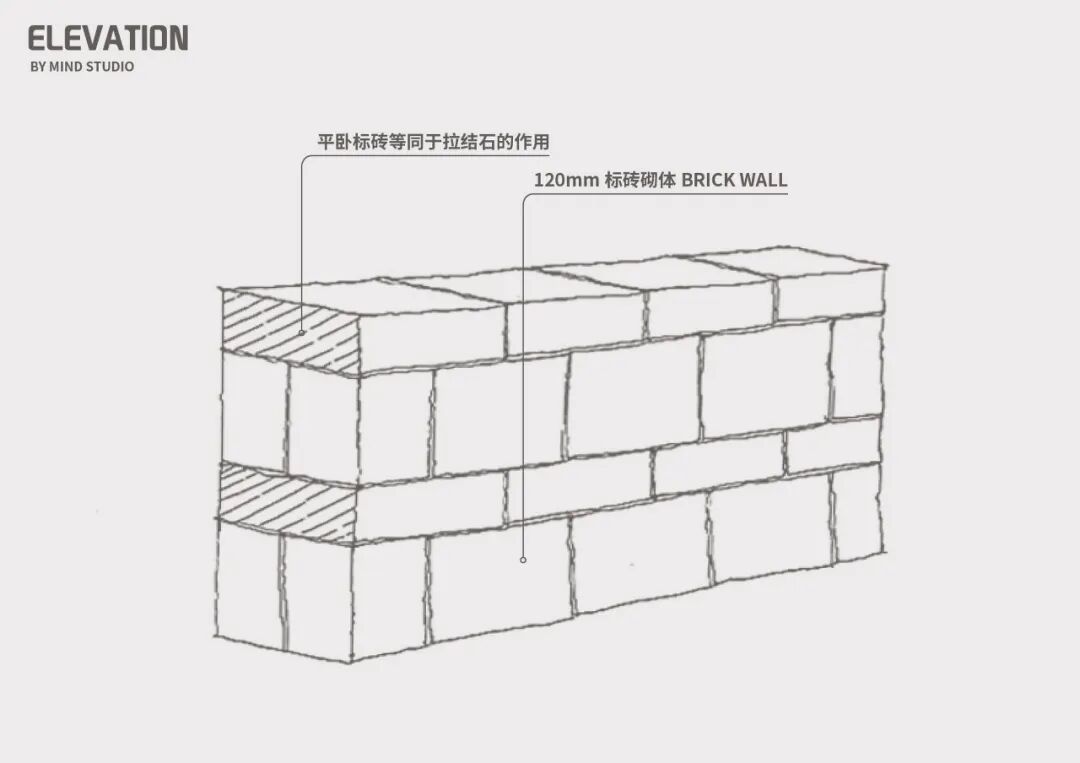

▲拉结石的作用对比


▲拉结石的立面缝正确示范

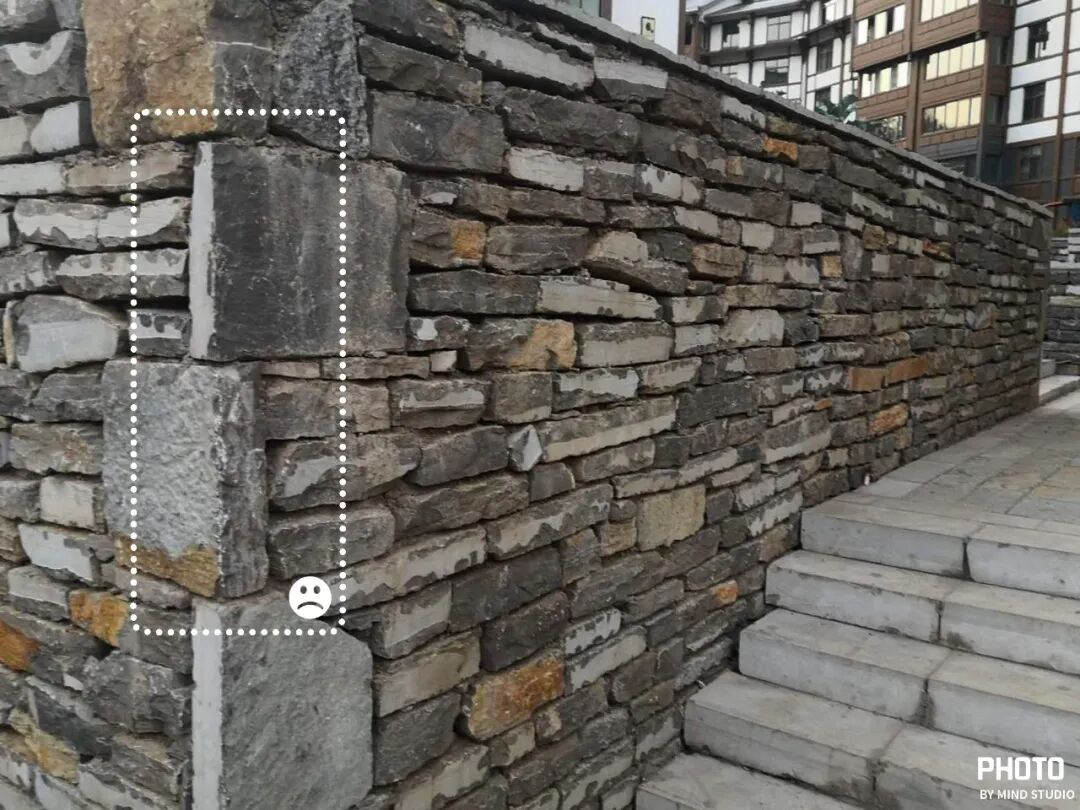

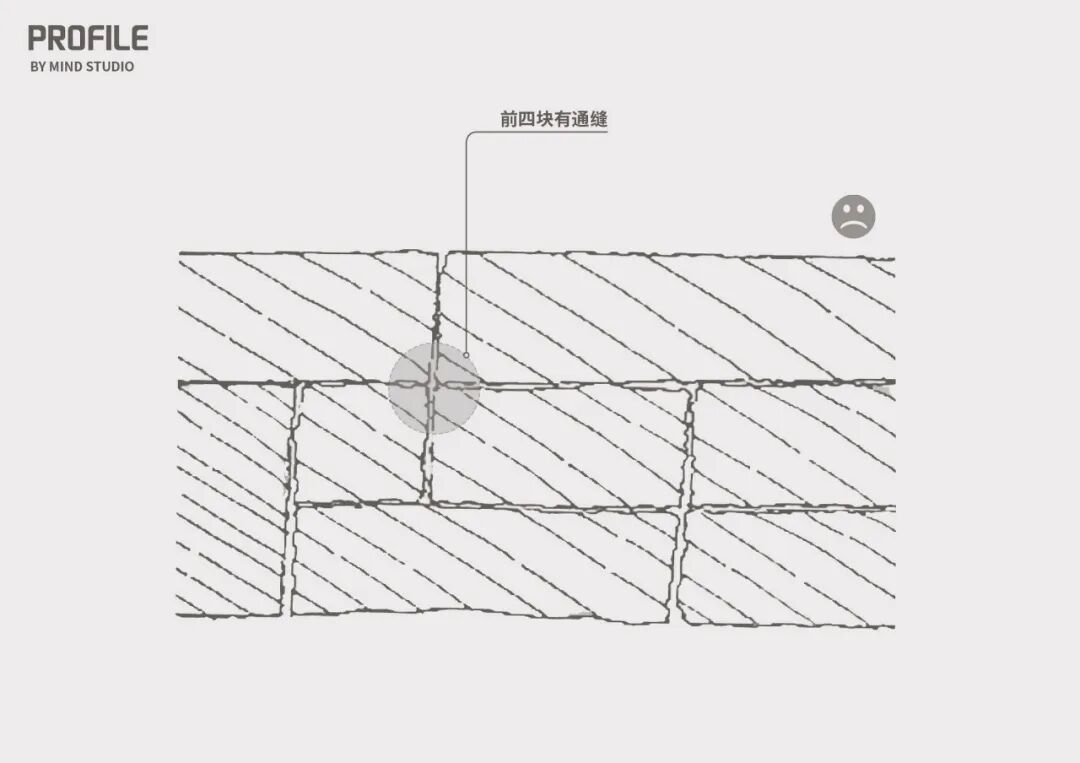

▲拉结石的立面缝错误示范


③平毛石墙砌筑时宜分皮卧砌,各皮石块间应利用自然形状敲打修整,使之与先砌石块基本吻合、搭砌紧密;应上下错缝,内外搭接,不得采用外面侧立石块中间填心的砌筑方法:中间不得夹砌过桥石(有明显拱门的石块)、铲口石(尖石倾斜向外的石块)和斧刃石。

④毛石砌体的灰缝厚度宜为20~ 30mm,石块间不得直接接触;石块间空隙较大时应先填塞砂浆后用碎石块嵌实,不得采用先摆碎石后塞砂浆或干填碎石块的砌法。



▲外面使用侧立石块稳定性差,存在安全隐患


▲使用较大的石块收口效果好并能保证其安全稳定性

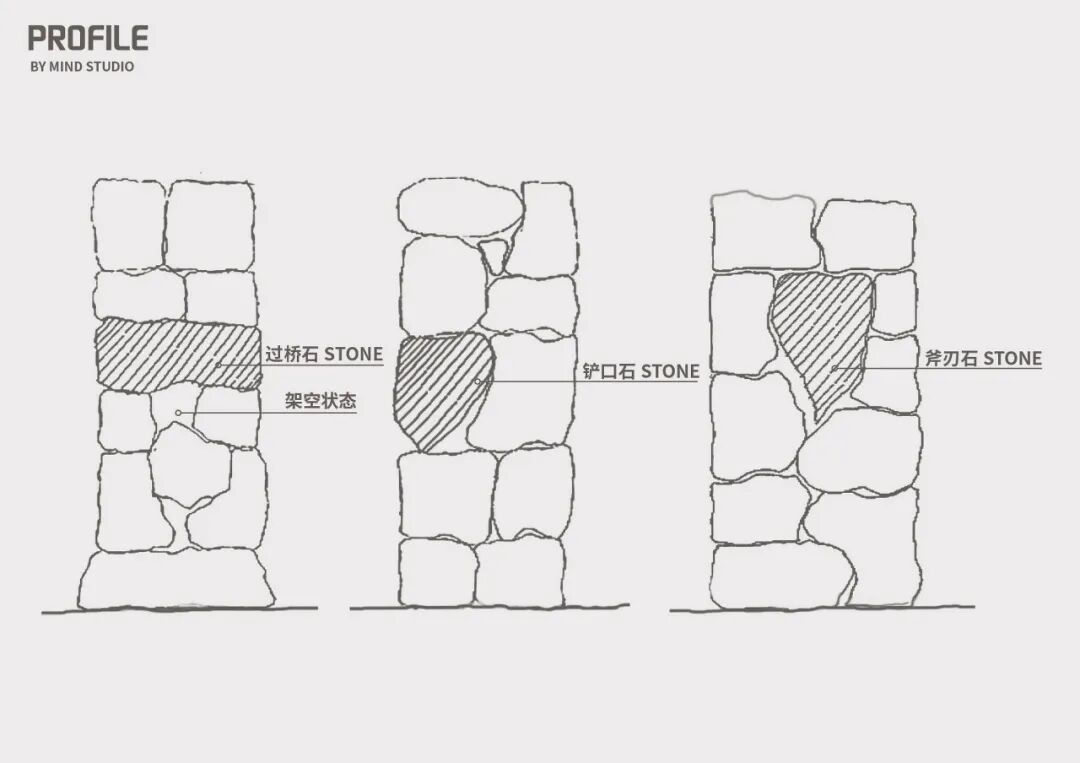

▲过桥石、铲口石和斧刃石的砌筑不利于墙身的稳定性


3、顶端收口方法详解:

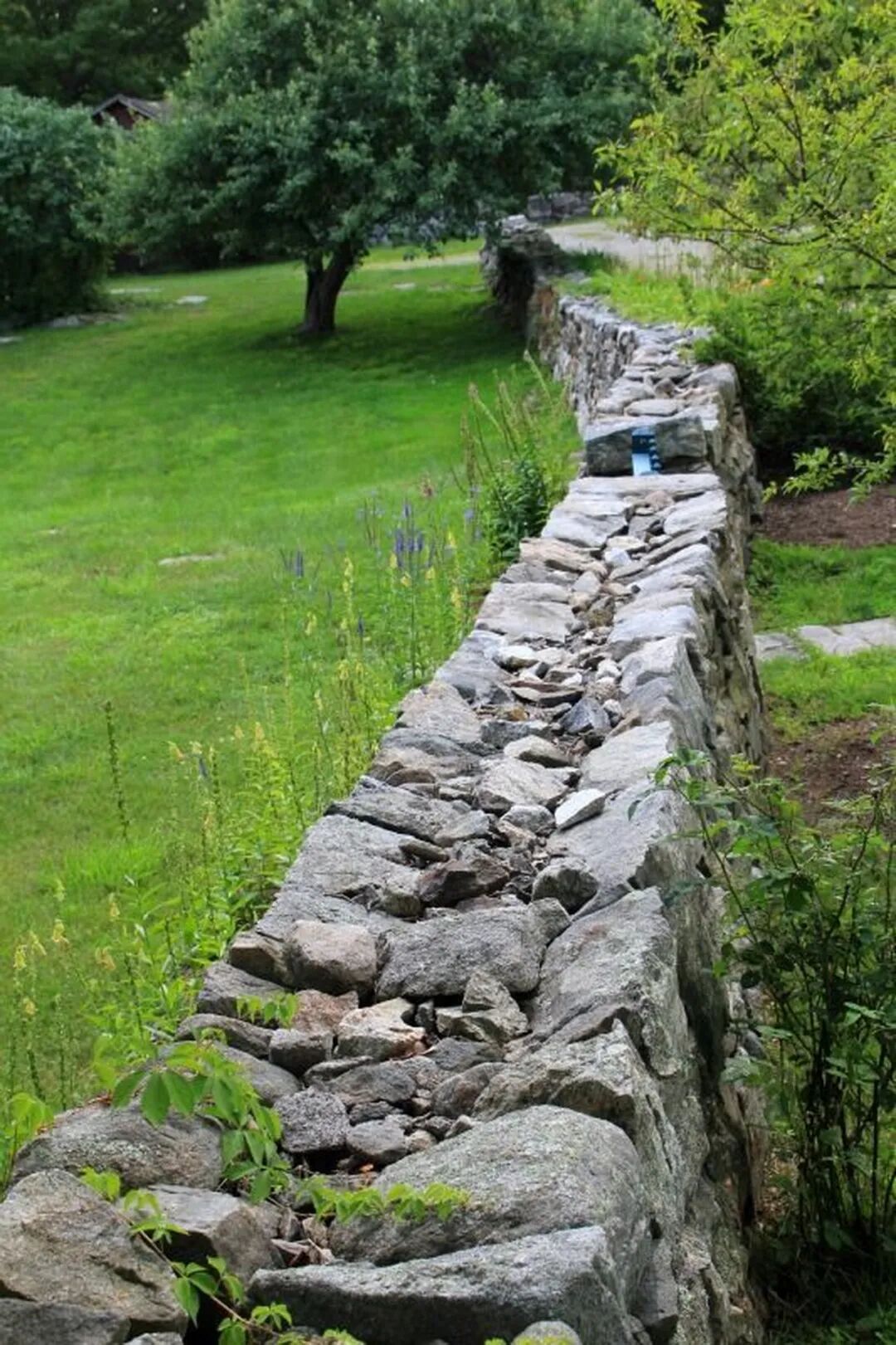

①浅“V”形收口法:砌筑时在顶端收口处将端口砌成一个微喇叭形,在中间填补一些小石块防止砂浆外露;

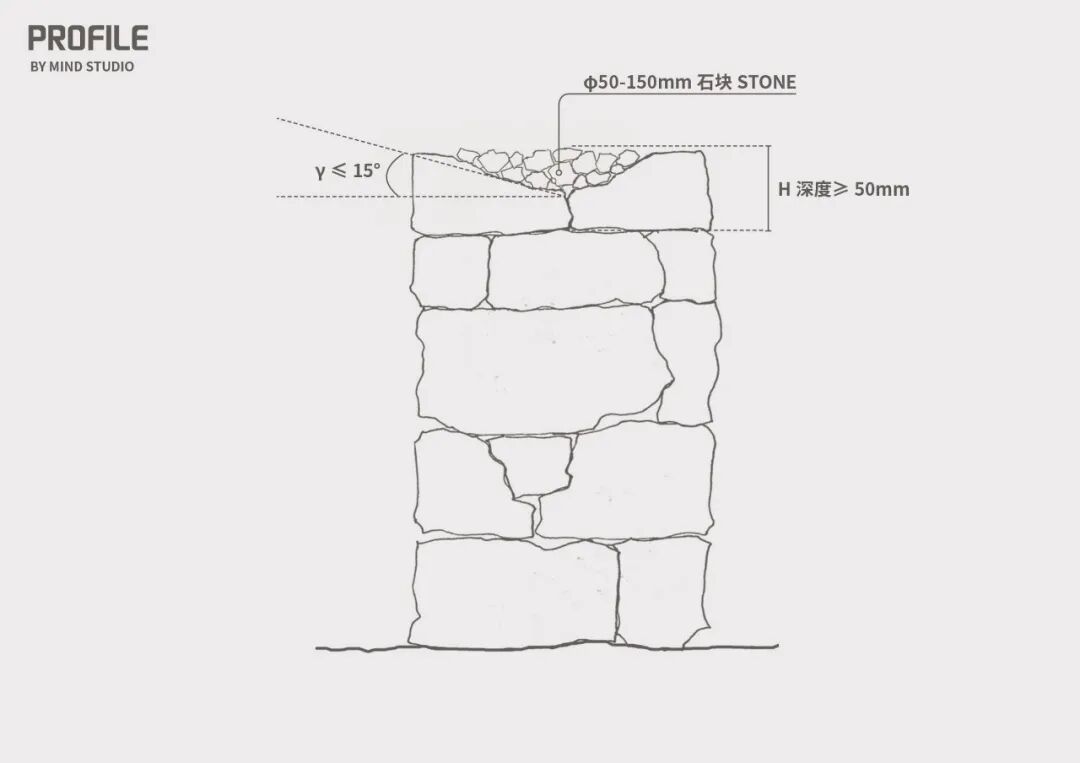

▲浅“V”形收口剖面图


▲浅“V”形收口示意图


②大板收口法:砌筑的最后一皮用大板收口防止砂浆外露,石材厚度≥100mm;压顶最好选用和墙身同类别的自然面石材,尽量不使用机切面、光面等切割过于整齐的面层材料;

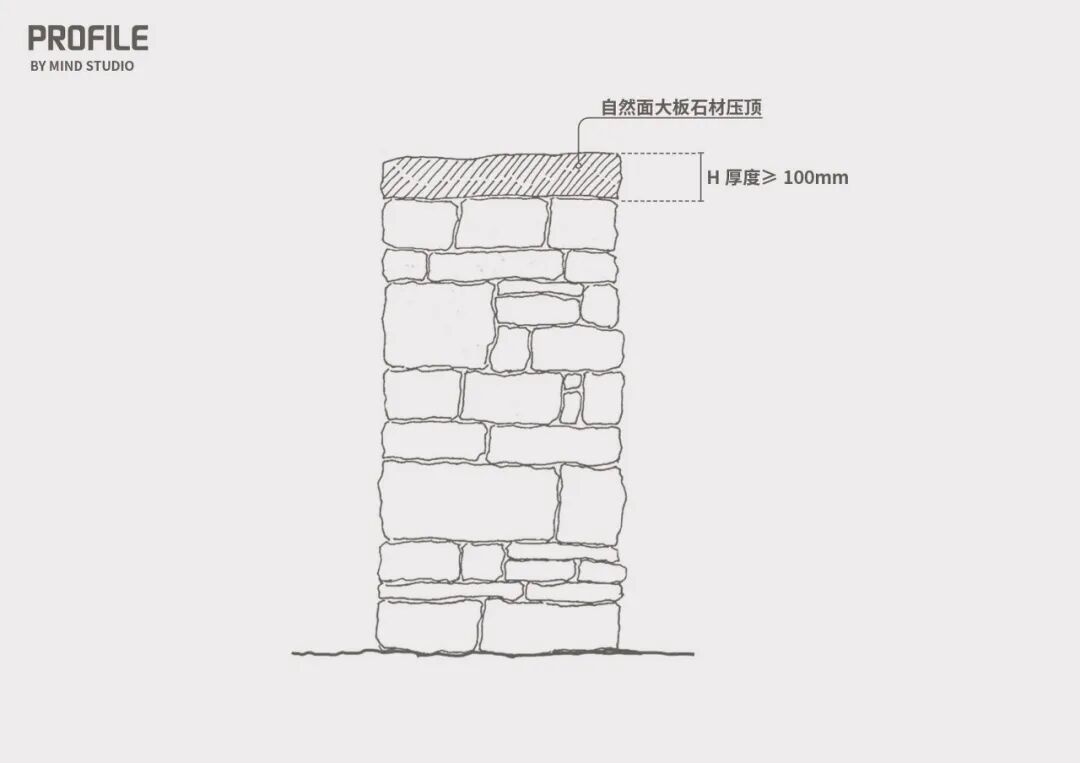

 ▲大板收口剖面图


▲大板收口示意图


③预留种植槽收口法:此类做法适用于墙身≥400的干垒墙,在砌筑的顶端预留出宽度≥150的种植槽,土壤厚度应≥200mm,可以选择一些匍匐性生长的低矮地被植物,如佛甲草、过路黄等。

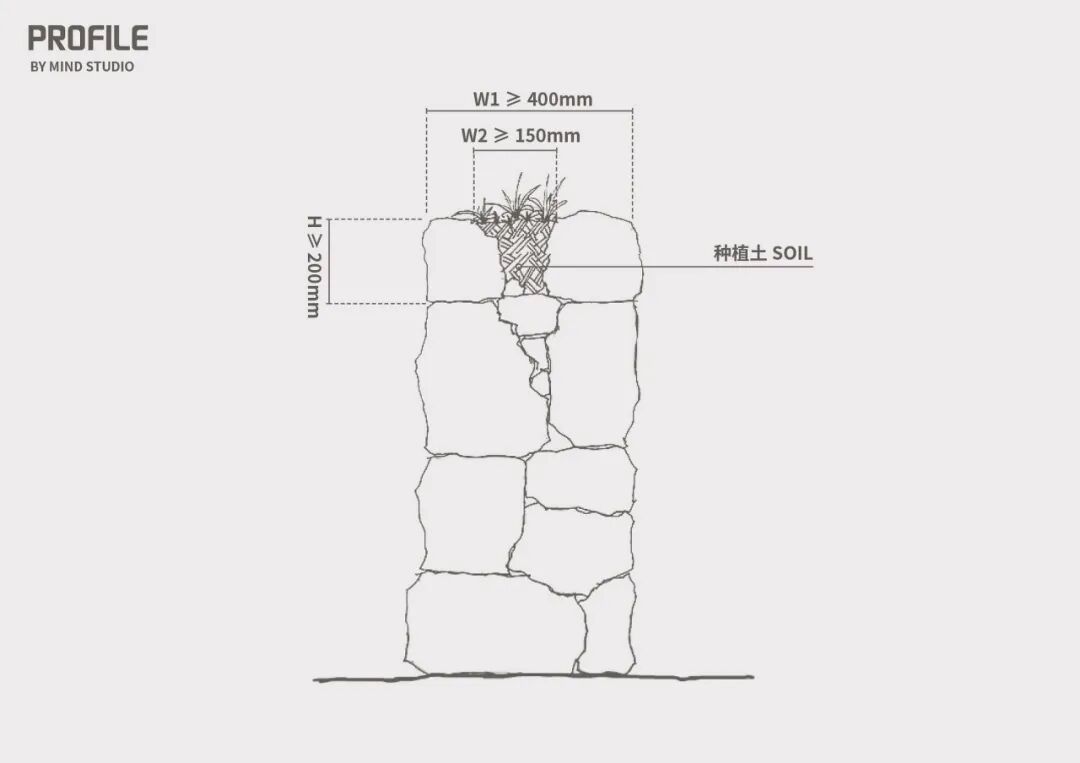

▲顶部预留种植槽剖面图

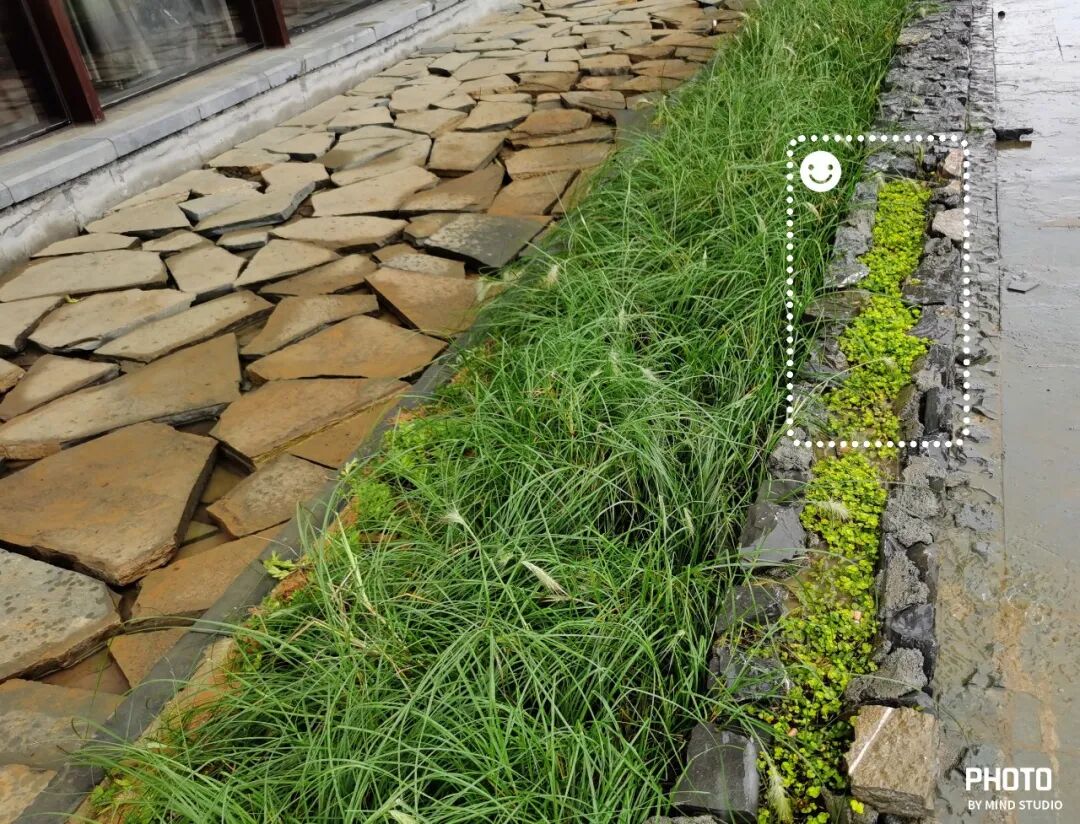

▲顶部留种植槽示意图

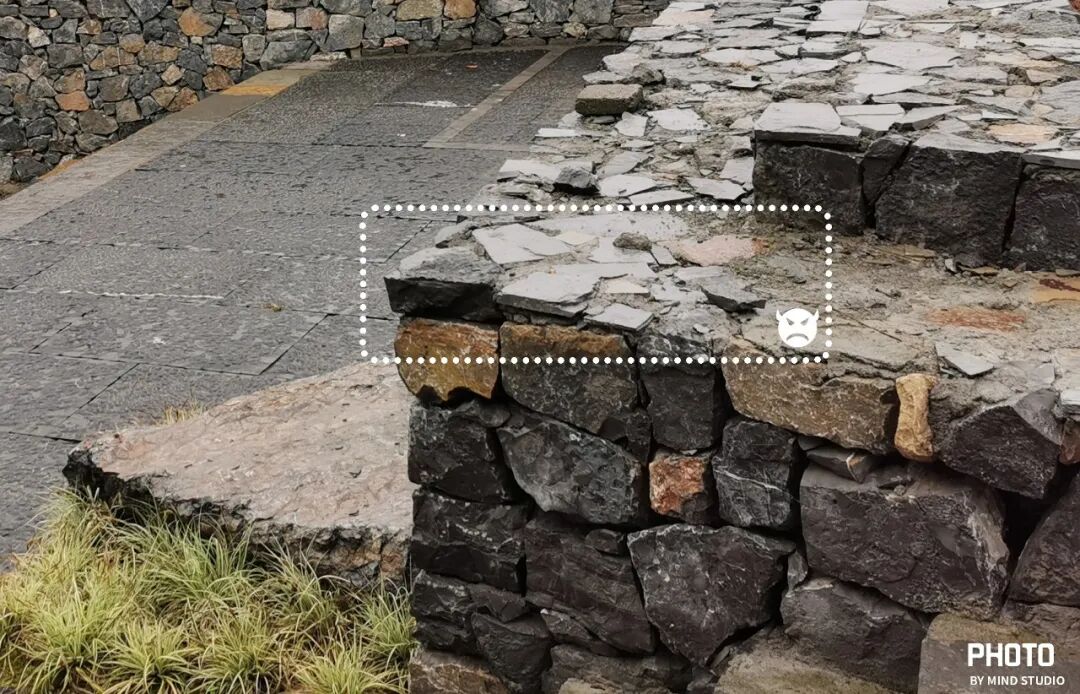

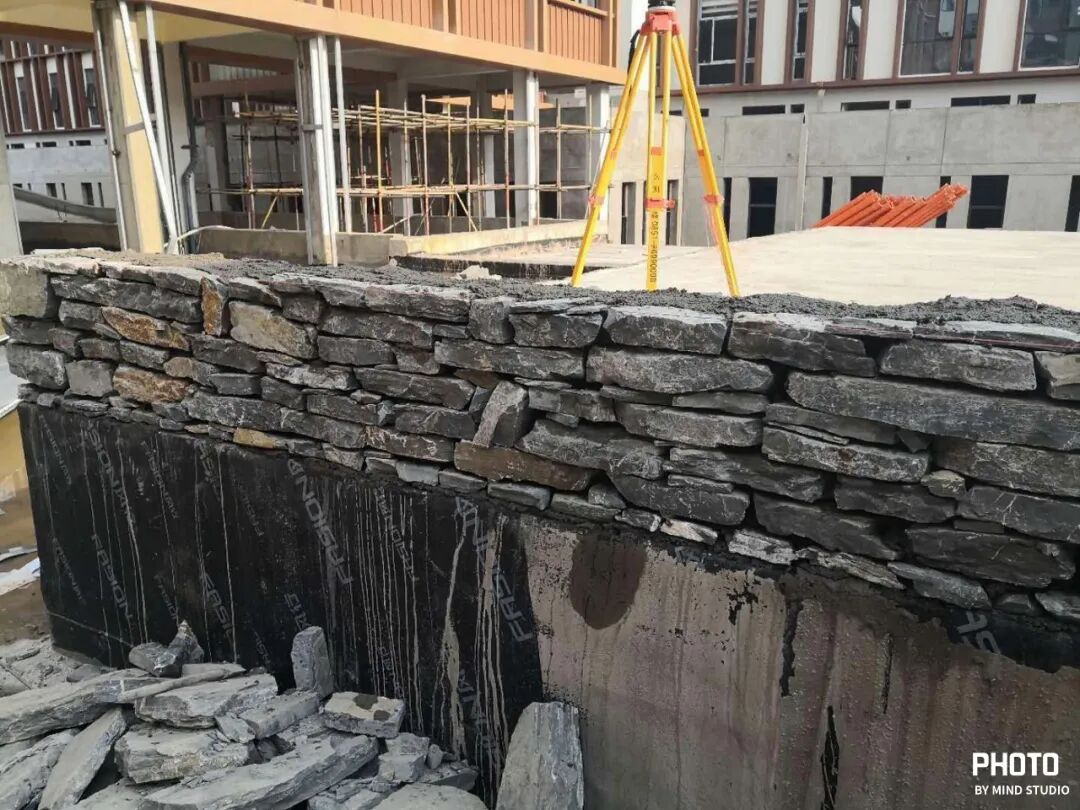

▲用碎薄板作为最后一皮收口,顶面漏浆,效果欠佳。

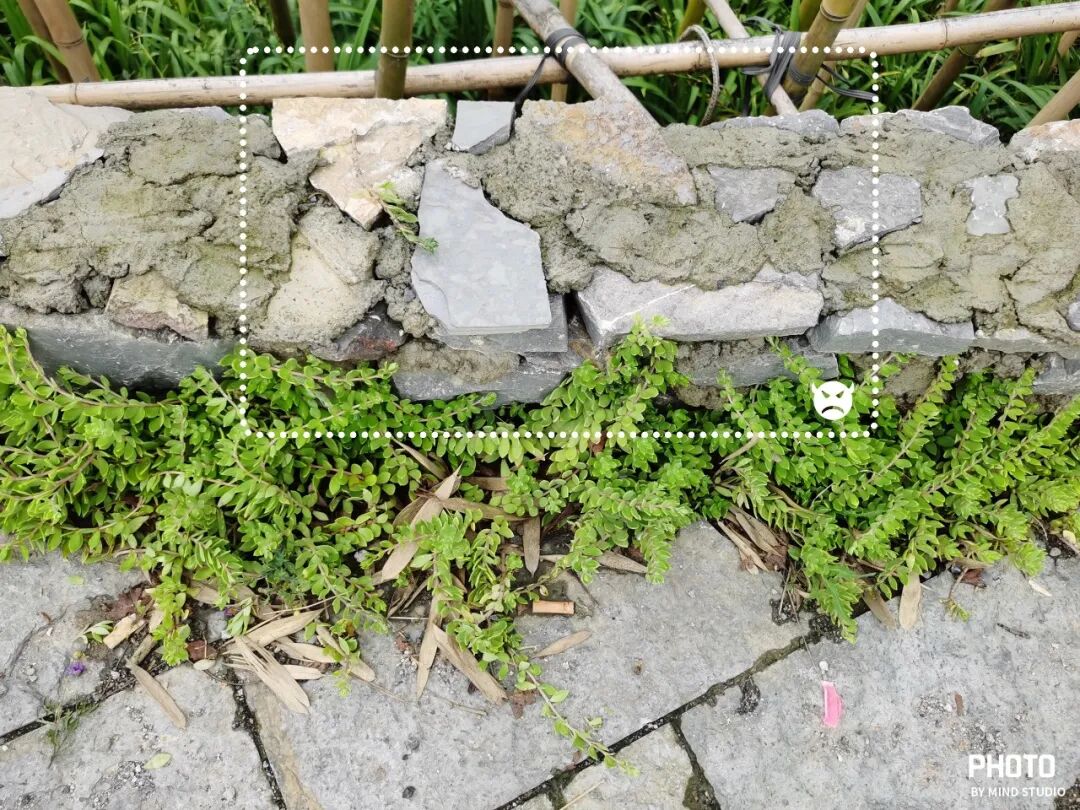

▲顶部完全漏浆,效果差


料石干垒墙

1、料石基础:
料石基础的第一皮料石应坐浆丁砌,以上各层料石可按一顺一丁进行砌筑。阶梯形料石基础,上级阶梯的料石至少压砌下级阶梯料石的1/3。

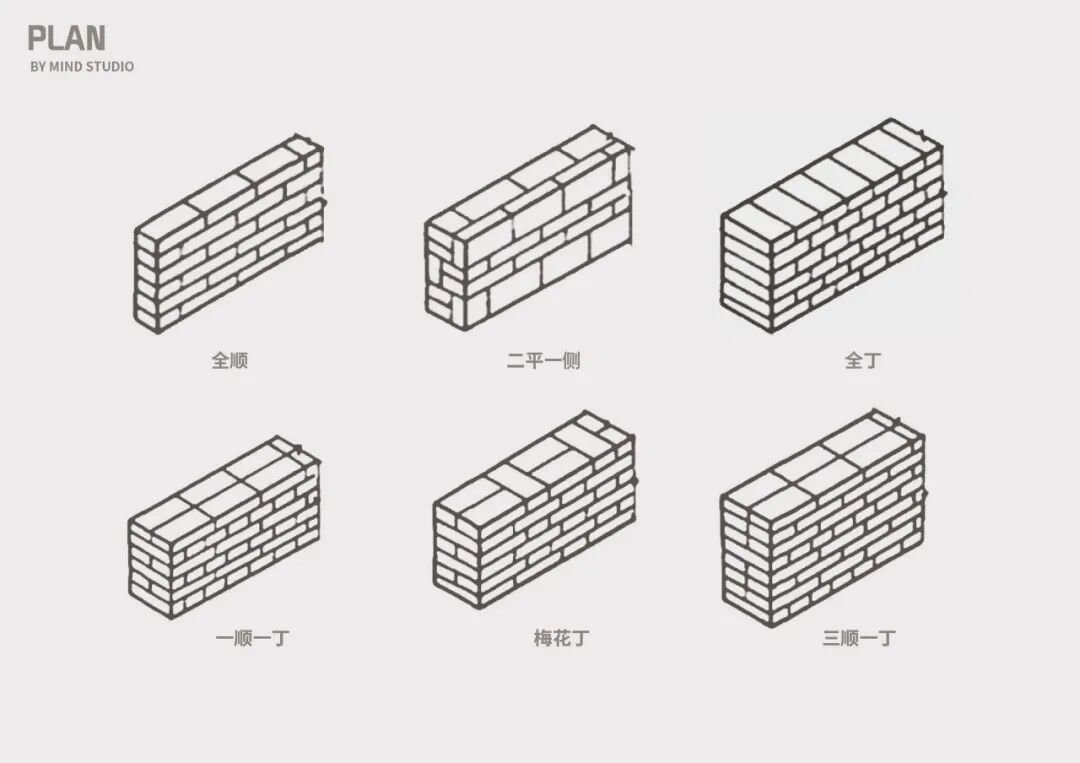

可以先看下图来了解下建筑语言里面的“丁顺”概念:




这样就很容理解上面讲到的第一皮料石需要坐浆丁砌的含义,如下图:

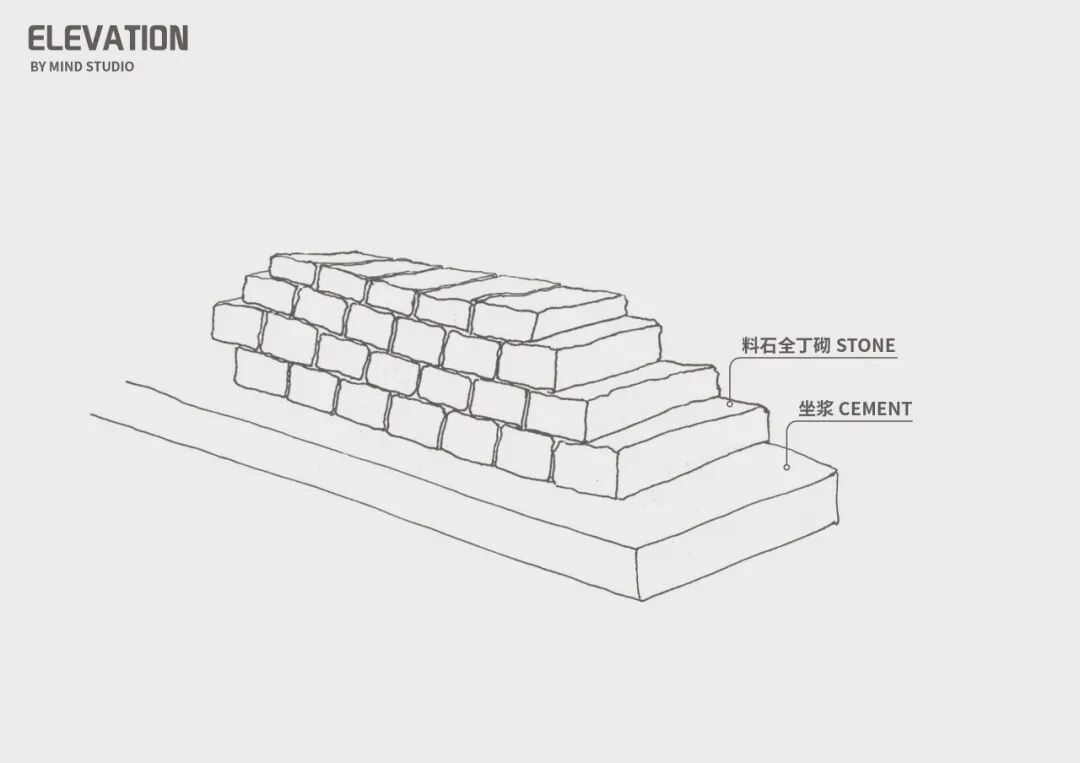

▲坐浆丁砌示意图

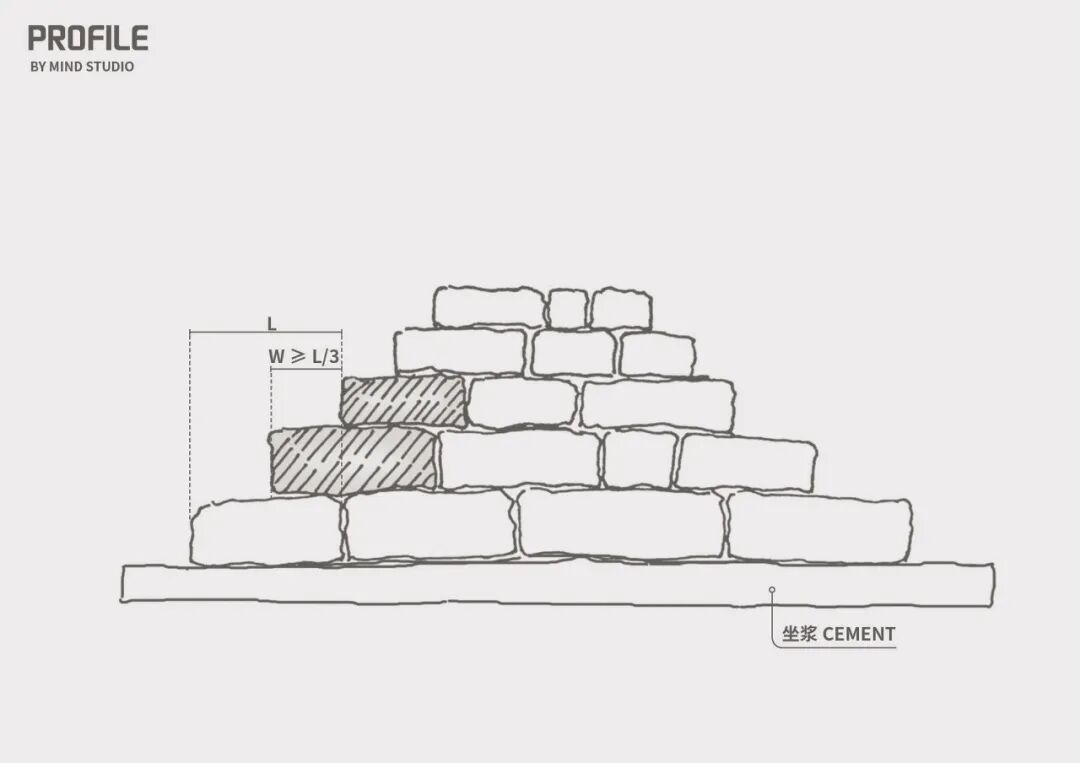

▲阶梯型料石基础剖面图


2、墙身砌筑要点:
①墙厚等于一块料石宽度时,可采用全顺砌筑形式。料石墙厚度等于两块料石宽度时,可采用两顺一丁或丁顺组砌的砌筑形式。



▲丁顺组砌


②料石墙砌筑时,应放置平稳;砂架铺设厚度应略高于规定灰缝厚度,其高出厚度:细料石、半细料石为3~5mm;粗料石、毛料石宜为6~ 8mm;
③同基础一样,料石墙上下皮应错縫搭砌,错缝长度不宜小于料石长度的1/3;
④有垫片料石砌体砌筑时,应先满铺砂浆,并在其四角安置主垫,砂浆应高出主垫10mm,待上皮料石安装调平后,再沿灰缝两侧均匀塞入副垫。主垫不得采用双垫,副垫不得用锤击入;
⑤料石砌体的坚缝应在料石安装调平后,用同样强度等级的砂浆灌注密实,坚缝不得透空。全干垒的料石墙也可在中间填充小快石;




⑥石砌墙体在转角和内外墙交接处应间时砌筑。对不能同时砌筑而又必须留置的临时间断处,应砌成斜梯。科槎的水平长度不应小于高度的2/3,严禁砌成直楼。

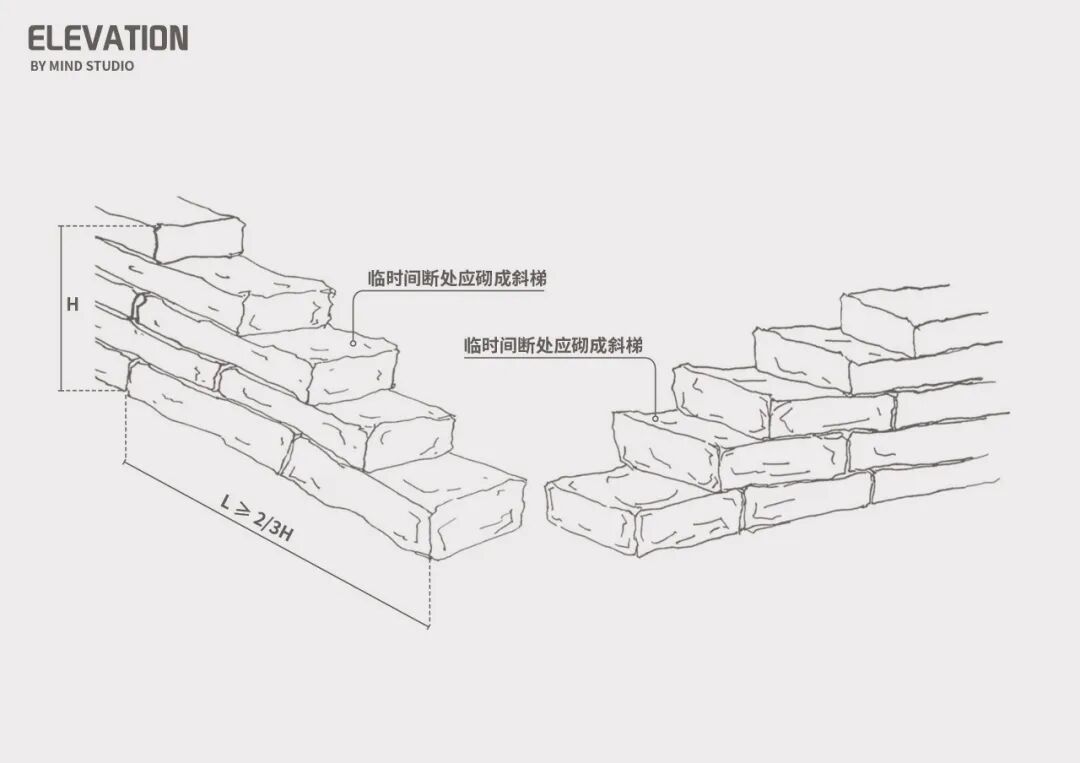

▲科槎示意


4、顶端收口方法详解:

①预留种植槽收口法,做法同毛石干垒墙;

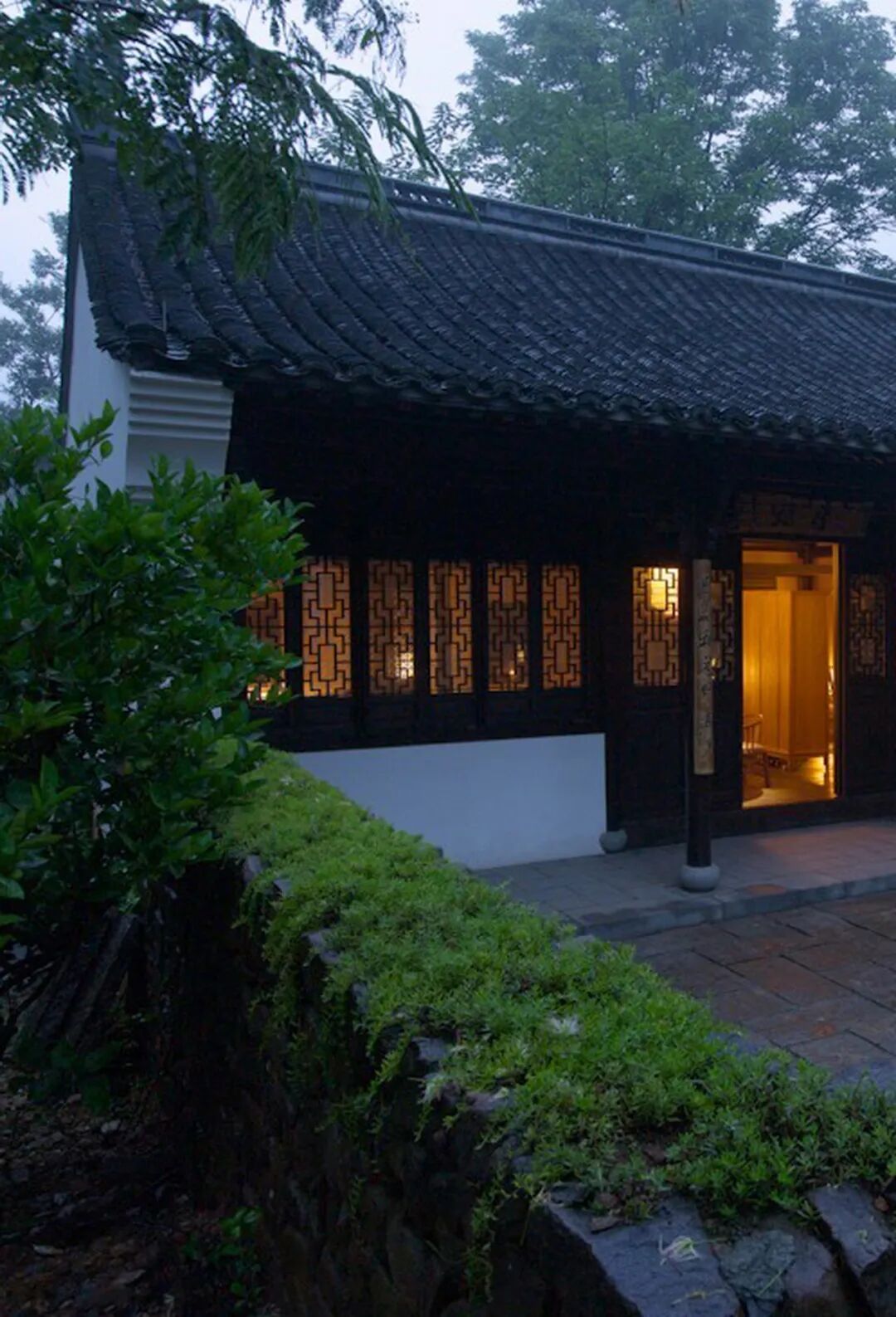

▲法云安缦

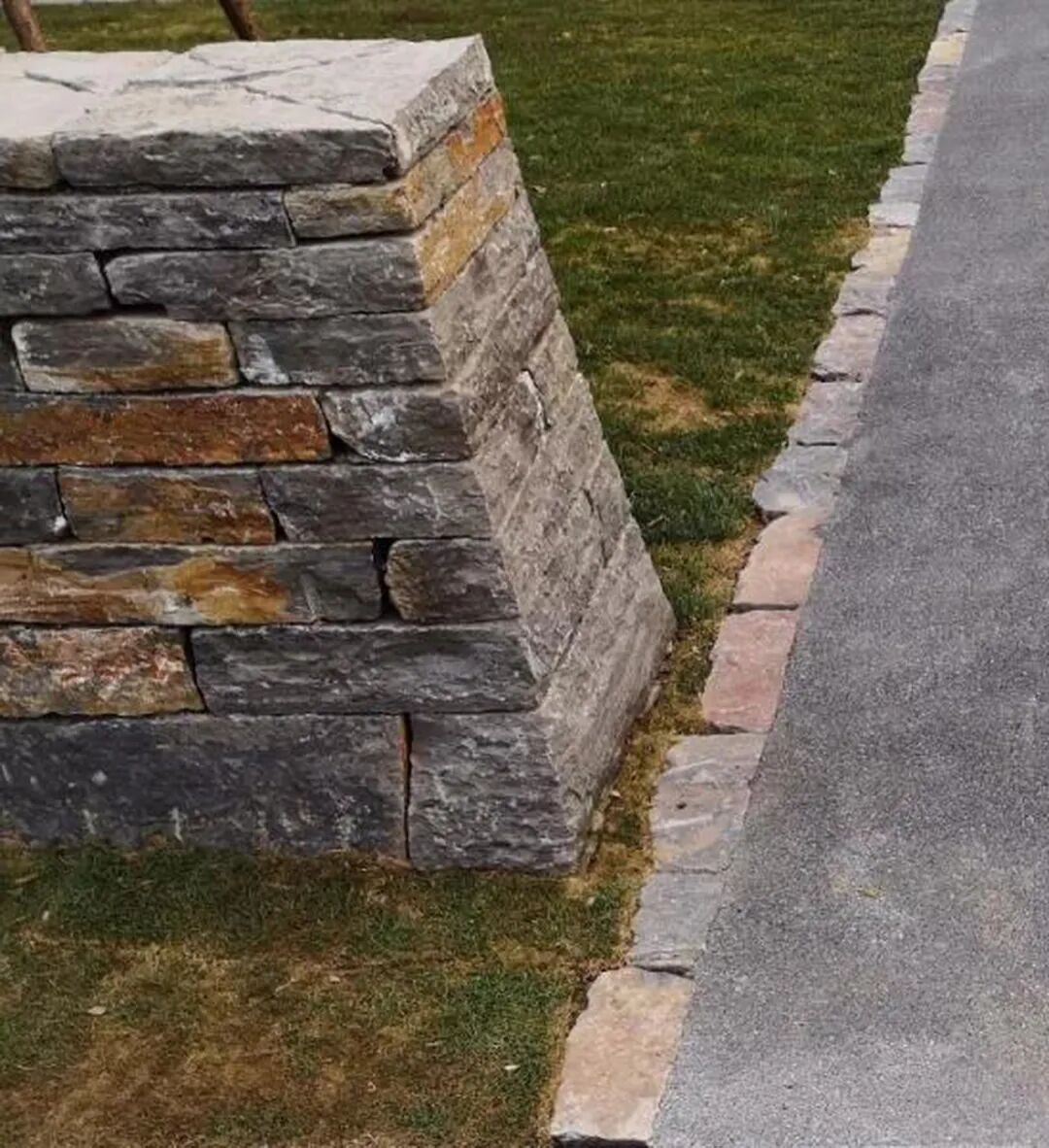

②大板压顶:做法同毛石干垒墙,可选择全大板压顶,也可选择局部大板压顶;



▲大板压顶剖面图


▲大板压顶示意图


片石干垒墙

片石干垒墙的基础、墙身及压顶收口要求做法大部分同料石干垒墙,因此不在此做重复赘述。仅举个别例子与大家分享 。



▲压顶石材较薄且使用机切面效果不佳

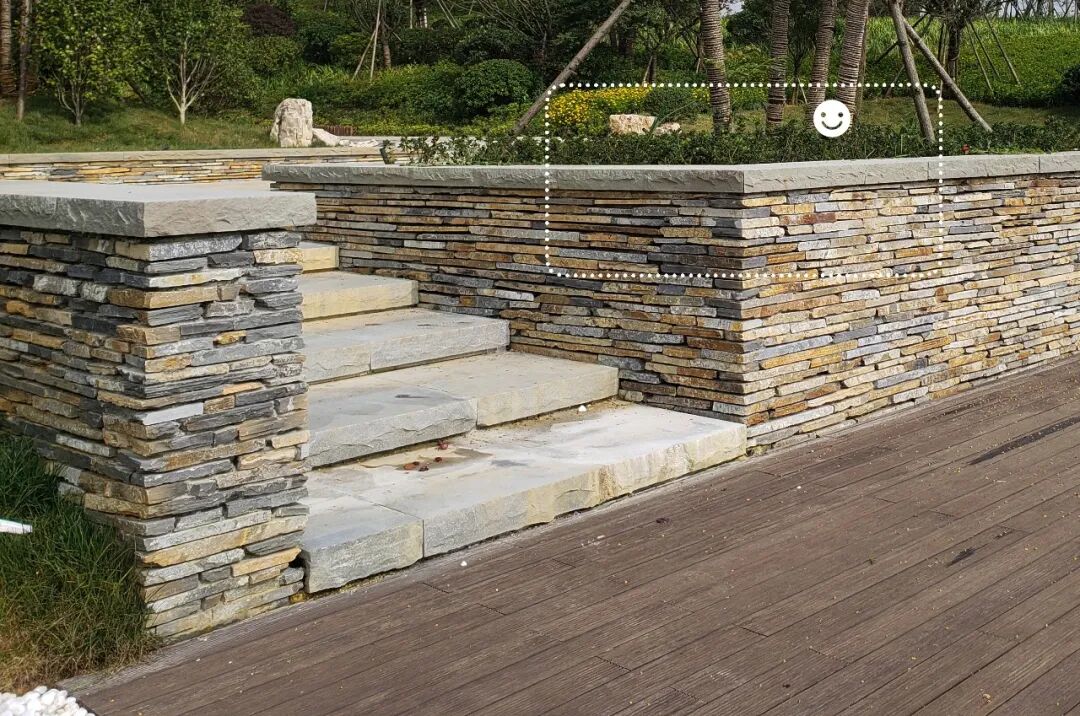

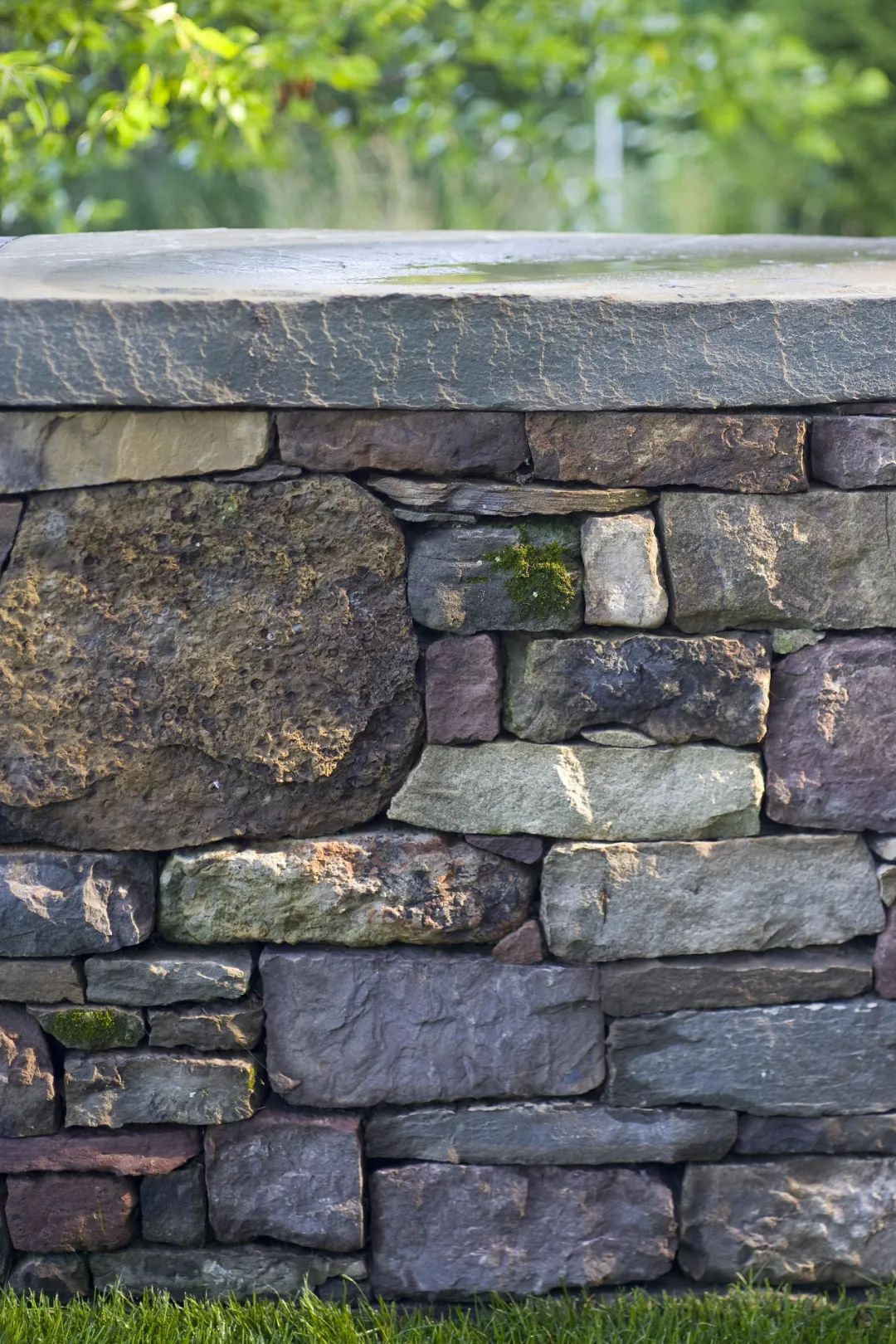

▲压顶石材厚且侧面为较粗糙的加工面能保证一定效果


河石干垒墙

中国有一句歇后语“鹅卵石垒墙脚----根基不稳”,关于河石干垒墙,小编能收集到的资料少之又少,小编在整理的过程中找到了8世纪的《蛮书》中有文字记载,大理用卵石砌墙已经有一千多年的历史,当中关于卵石砌墙的千百年来的丰富经验已形成特殊的砖墙技巧。

根据《蛮书》记载,其要点有:大小搭配、错缝垒叠、大头向内,小头向外,认真填塞,块石砌墙角。技法包括:干砌、夹泥砌和包心砌。据说刚砌好的卵石墙,用手掌拍打,会颤抖的才更坚固耐久,于是有“新墙如豆腐”一说。

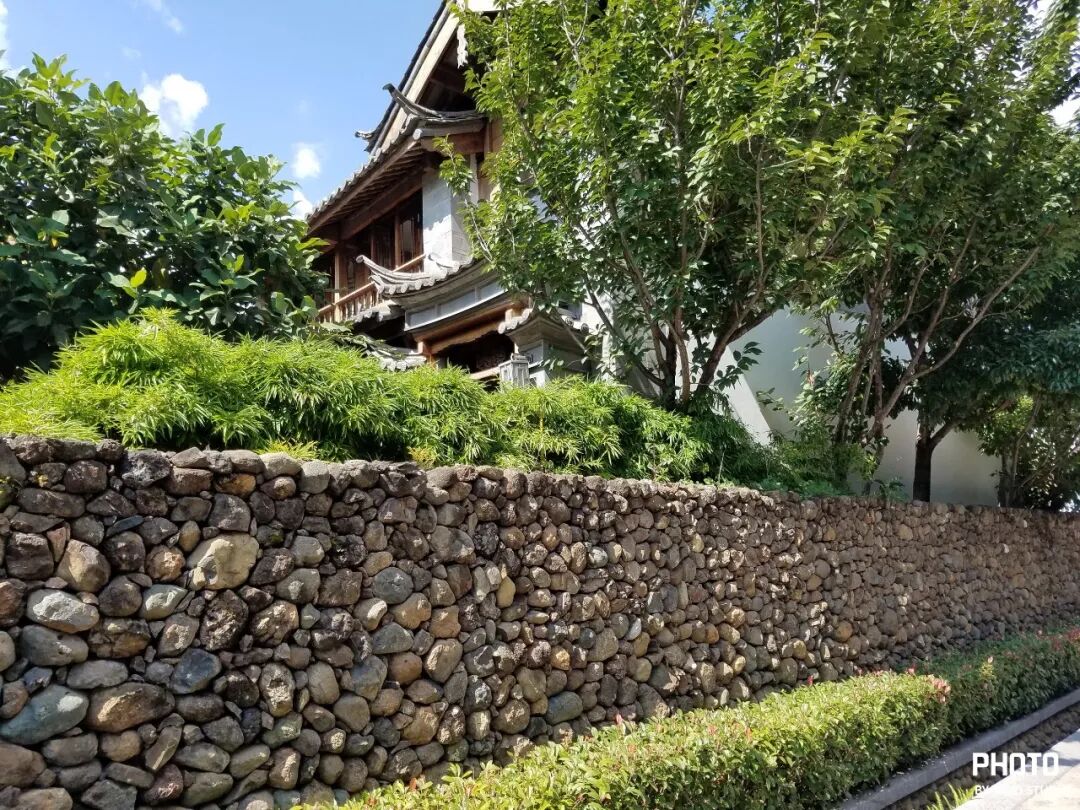

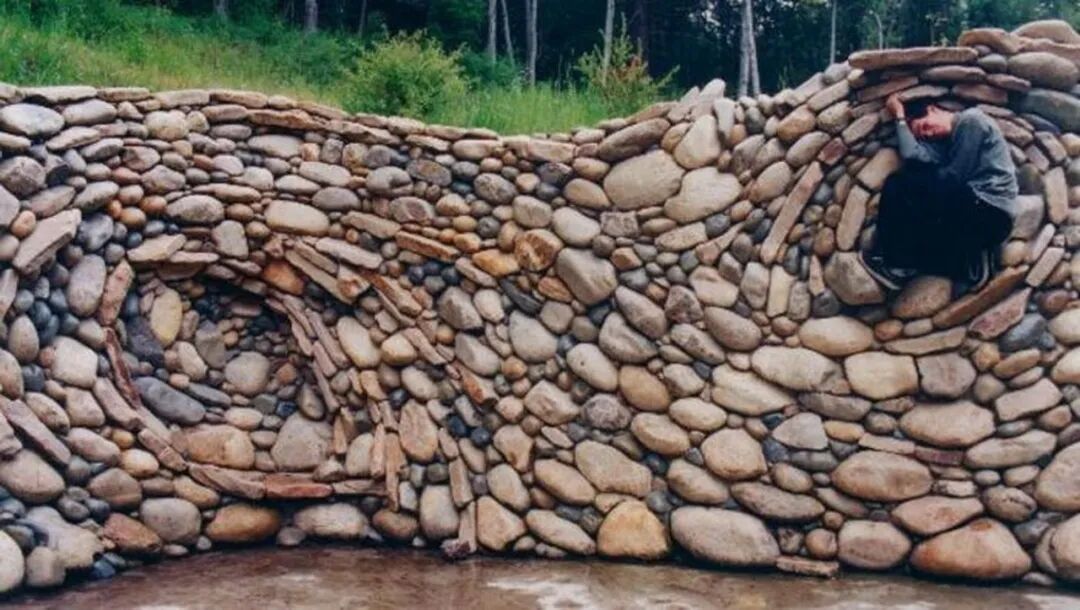

▲丽江洲际酒店



干垒墙在景观中的应用

Main points

挡土墙应用

①当挡墙高度≤1.2M时可直接干垒,无需砂浆粘合,但需要注意墙体砌筑后需有一层碎石排水层以保证墙体排水的通畅性;
② 当高度在1.2M~2.0M之间时,可以采用干垒不漏浆的形式,厚度应≥高度的四分之一;

③当高度>2.0M时,则需要内部先修筑符合结构规范的的挡土墙后,才可在外围用干垒墙作为外饰面。




干垒墙作挡土墙其特点有: 施工简便快捷. 柔性结构;对地基的要求低,占地少;可设计多层挡墙缓减高差;适应小规模沉降,结构耐久性好;风格自然古朴,综合成本低。

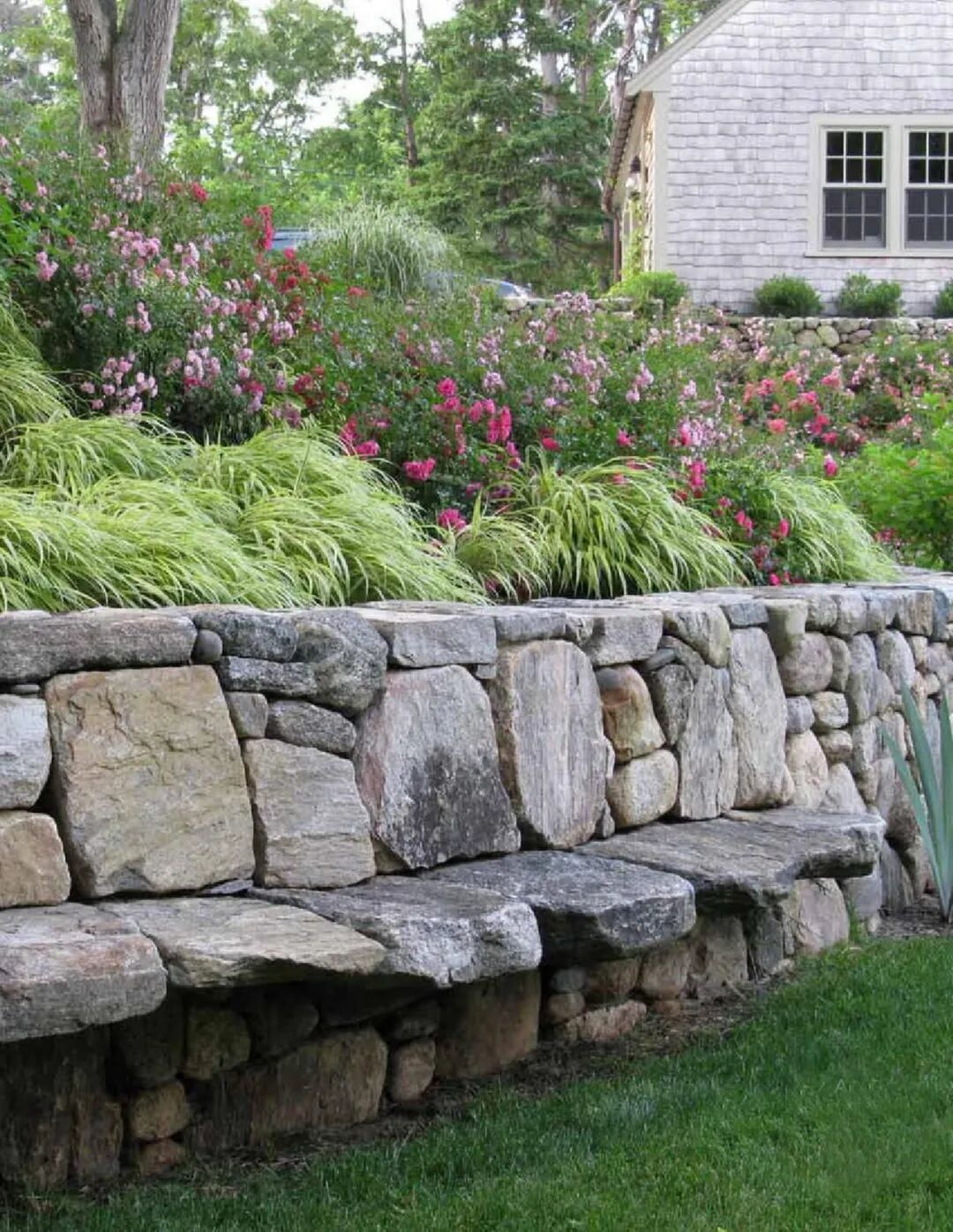

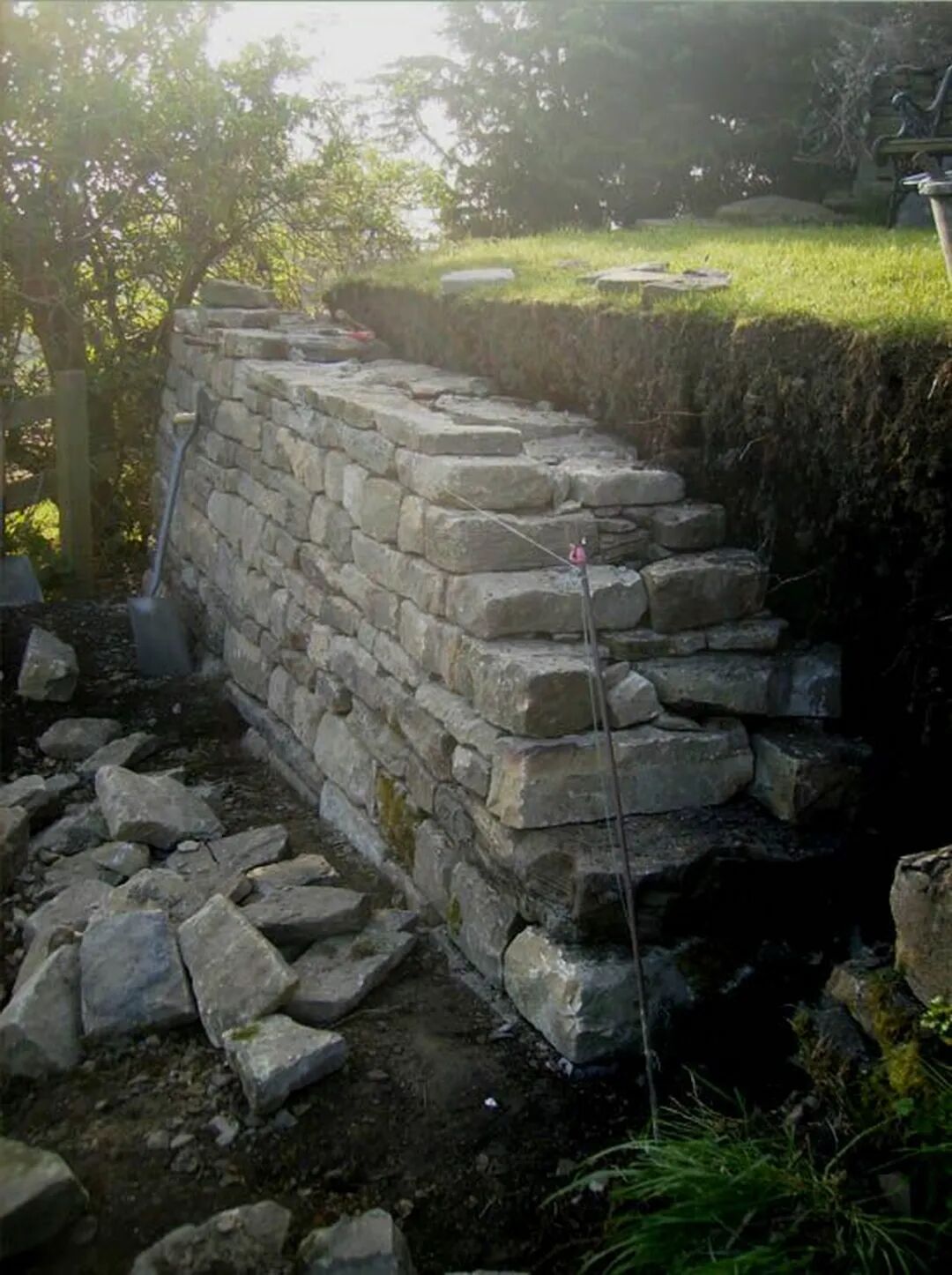

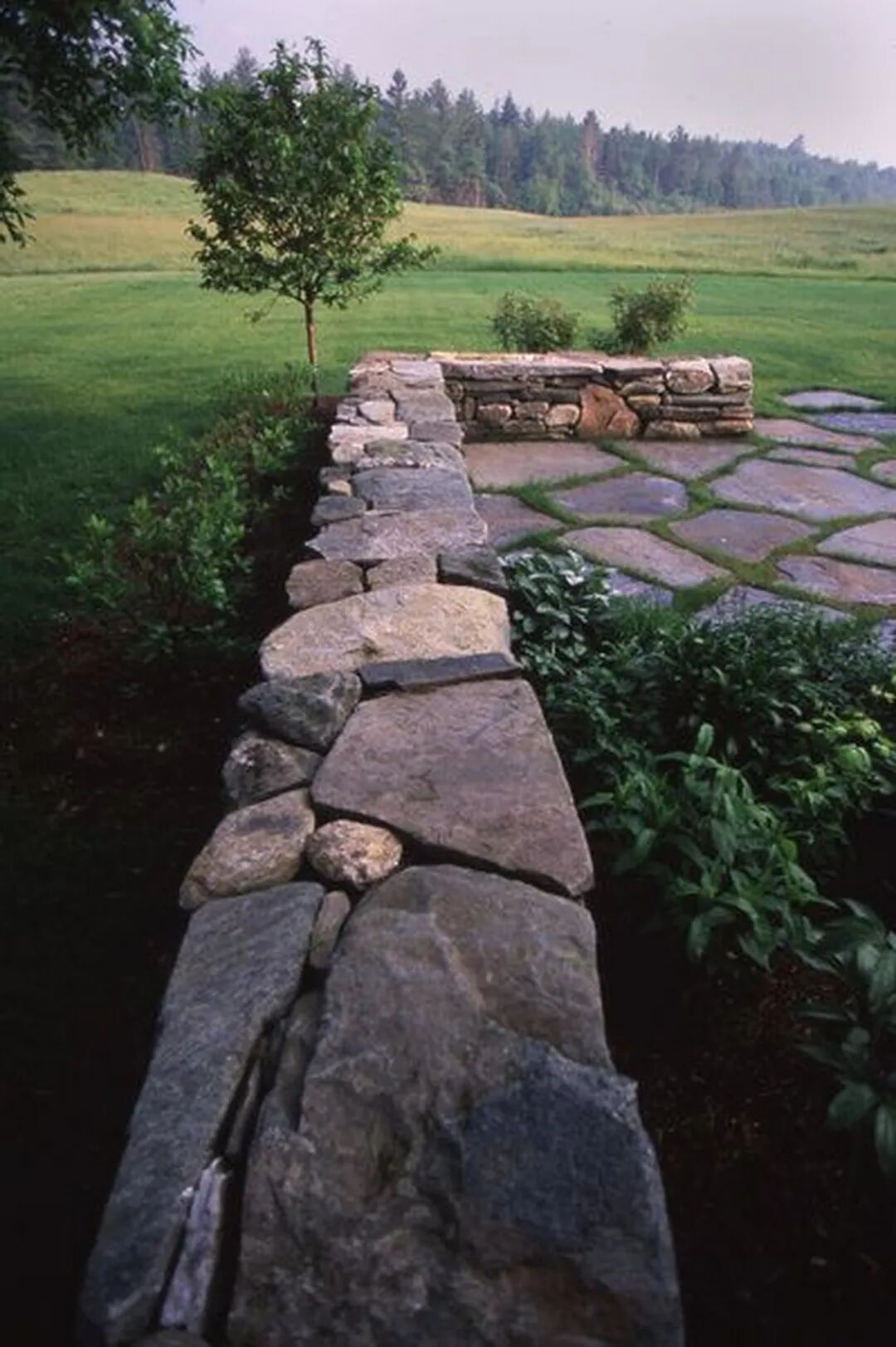

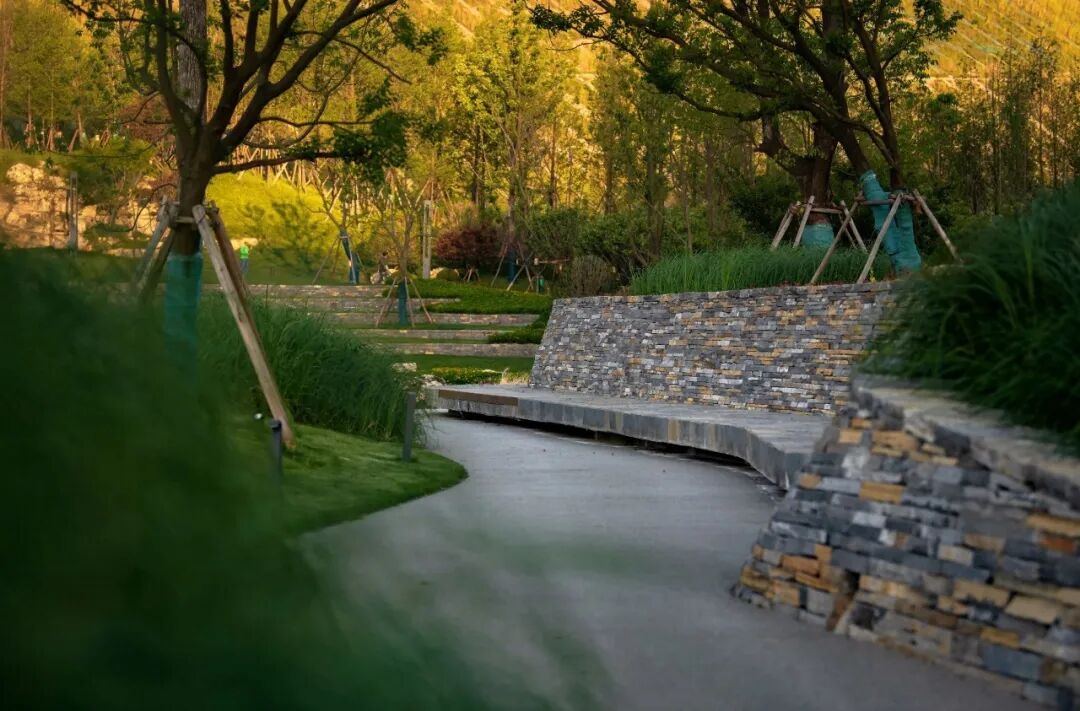

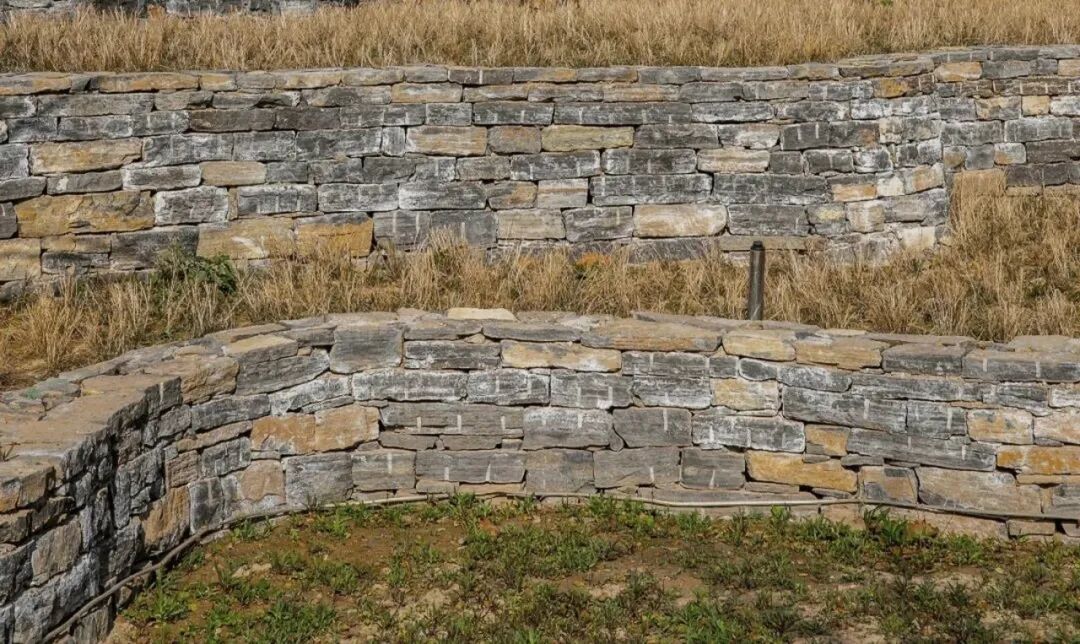

▲挡土墙应用


景墙应用

同干垒挡土墙一样,当高度≤1.2M时可直接干垒,无需砂浆粘合;当高度在2~3.0M之间时,可以采用干垒不漏浆的形式,厚度应≥高度的四分之一。



▲入口景墙应用(迈德在建项目)

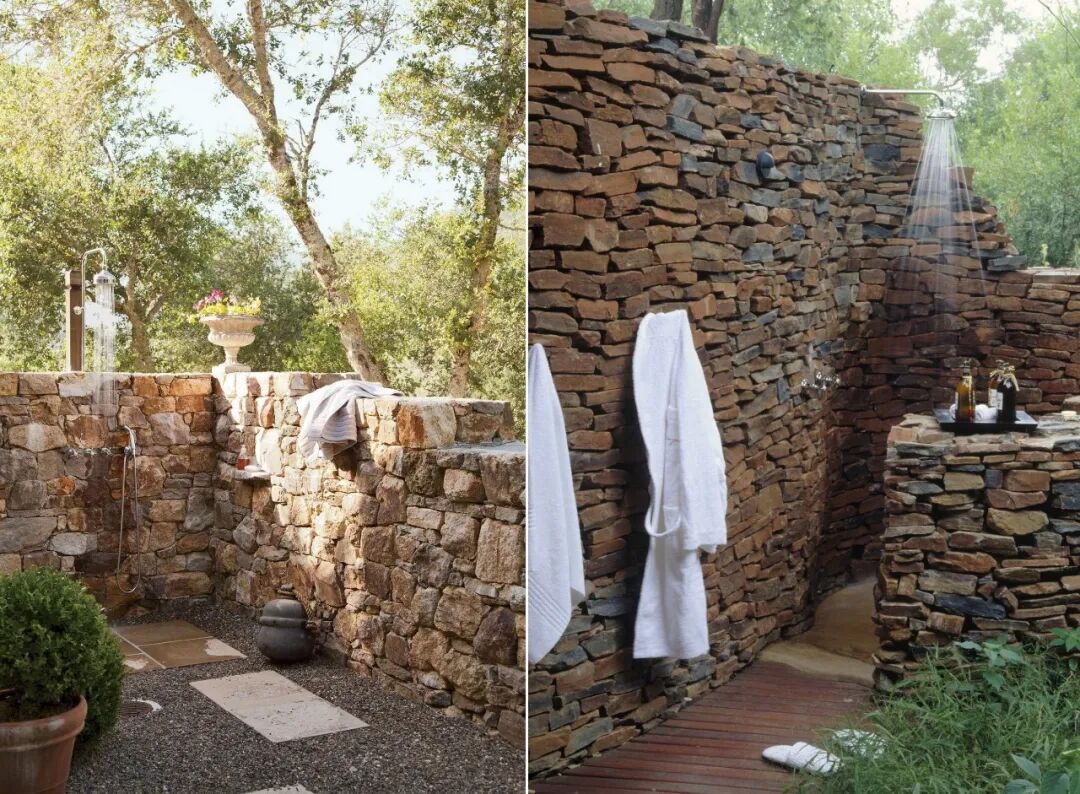

▲某些高端的野奢度假酒店,在能完全保证安全私密性的情况下,会直接用干垒墙作为室外露天浴室使用, 让人能更本真的回归和感受大自然。


花池应用

高度通常在0.3~1.2M之间,根据石材可分为毛石花池和料石花池,这种形式的花池一般内部不需要砂浆的粘合,可直接堆叠形成。

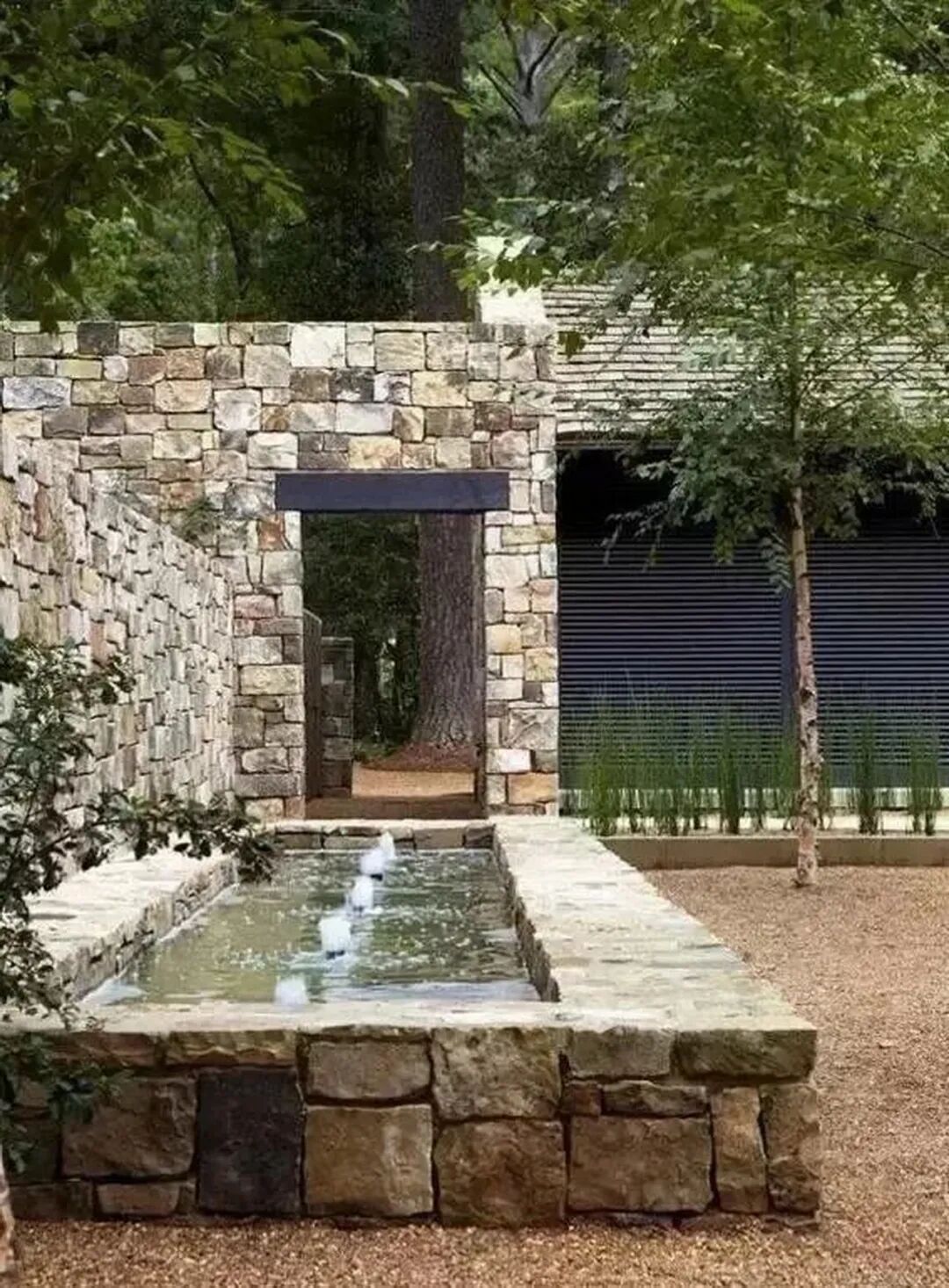

▲花池应用


艺术装置应用

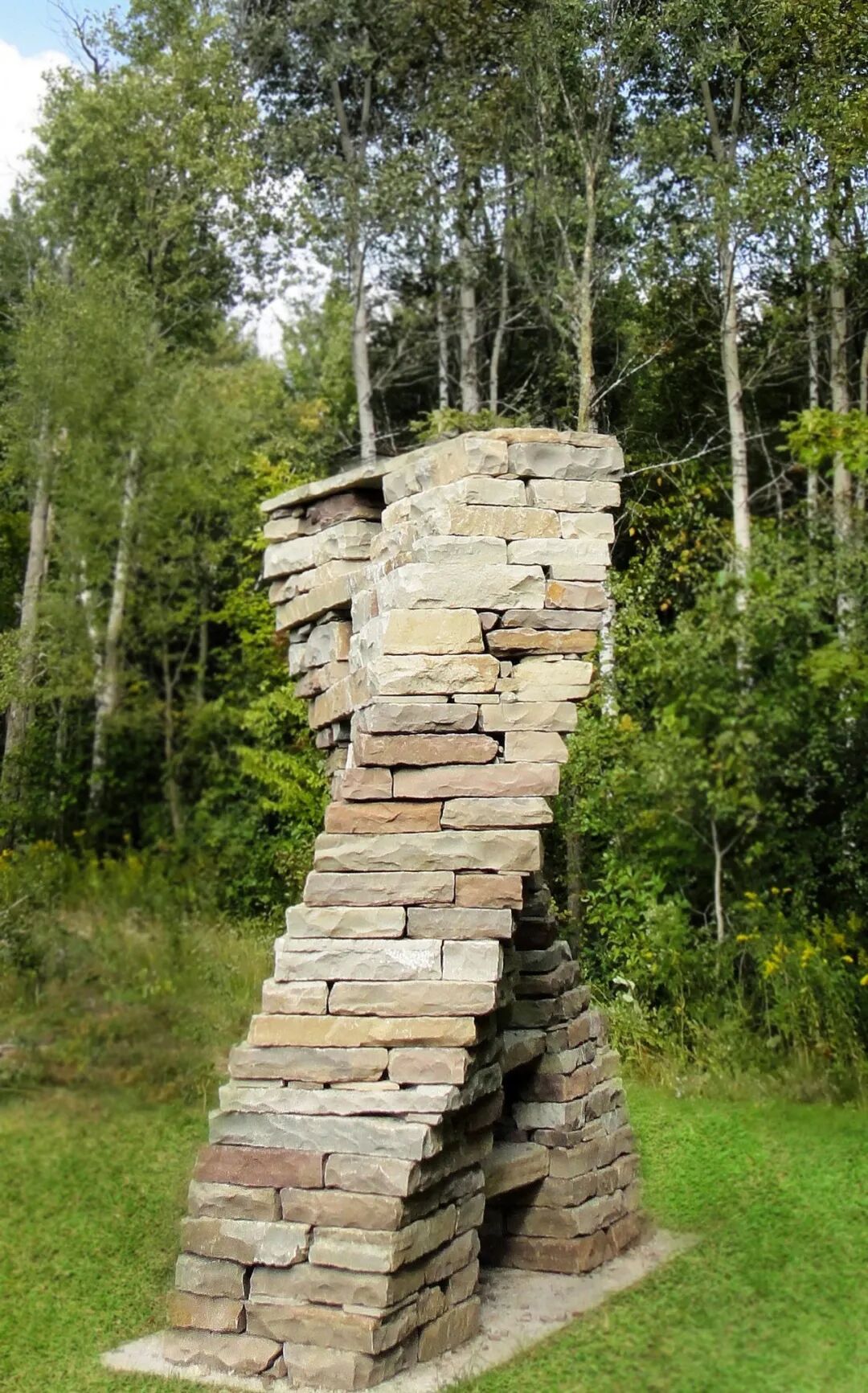

▲艺术装置应用
