哥伦比亚Orquideorama展亭设计 | PlanB Arquitectos

经典案例 2020-07-14 来源:gooood
  • 项目名称:
    哥伦比亚Orquideorama展亭设计
  • 项目地点:
    哥伦比亚
  • 项目规模:
    4200m2
  • 设计公司:
  • 建成时间:
    2005
  • 摄影师:
    Sergio Gomez y Veronica Restrepo

尺度及两种原型

该项目的原型是可随意扩展的的几何图案六边形。六边形被设计为树木的尺度,并在变形中结合了许多树木的特征,例如将图案网格的连接处设为树干,模仿树木有机且复杂的结构及半透明叶片的形态。

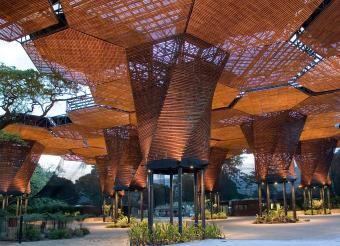

▲项目概览


结构组织

7个六边形模块的组合,即可限定出空间,将此以仿生模式不断重复,即可得到灵活且有序的结构。该结构不仅能保护现有树木不受干扰,又符合项目较低的预算。



▲展厅平面,7个六边形为一组,不断重复


▲场地出入口

▲结构避开现有植物


▲多个六边形拼接


图案

展厅的单元模块设有类似于空心树干的中央六边形,其内安装有管道设施,包括基础结构,电力设施及雨水收集系统。这些设施构成有机网络,便于热空气流通,及用于内部花园的雨水收集。这些“树干”就像是一个个中央枢纽,因而被设计为夸张的扭曲几何形态。设计团队试图将有机形态与几何结构相结合。

一方面,每个模块都可形成一定的空间及微气候,另一方面,模块的的优势也将通过多次重复而被放大。因此,该项目的积极影响可以说是由内至外的。



▲模块平面图


▲中心柱剖面


▲中心柱下方设小花园


▲中心柱扭曲的几何结构


实用性

该项目是一个带有若干小花园的支撑性结构,而不是无用的仓库或是杂乱的植物。配合花园美景,展亭中可以举办各式各样的活动,例如婚礼,冥想活动,音乐会及时装表演等等。



▲正在进行的冥想活动


▲宜人的自然环境


▲夜间光效


▲结构细部


▲场地平面


▲展厅模型


▲剖面
