内在的风景:天美剧场前厅改造 | 郦文曦建筑事务所

郦文曦建筑事务所 2022-03-15
原创
  • 项目名称:
    杭州天美剧场前厅改造
  • 项目地点:
    杭州市西湖区留泗路东山里22号
  • 设计公司:
  • 建成时间:
    2021年
  • 图片来源:
    郦文曦建筑事务所




大美创意园位于杭州市,面对西湖西侧的茶山,邻接中国美术学院和浙江音乐学院。这次改造的项目位于其1号楼的3楼,是天美实验剧场的前厅。天美剧场是天及音乐的实验剧场,用于举办各类室内音乐会,项目地点位于缓坡茶山群中,原来是废弃的工业厂房,在众多创意团体进驻之后,此地逐渐成为与自然山脉遥相呼应的设计聚集地。




▼改造范围



▼场地模型



▼拆解外表皮后的改造模型




四月底去现场踏勘的时候,正是傍晚,日落时分,走上三楼,屋内虽一片狼藉,但是尽头酒红色的光却穿透窗户直射到我眼里。一瞬间,我被这光辉吸引。走近看,远处连绵的山脉与夕阳共同形成一幅长卷。


▼原貌:三楼的逆光傍晚



▼改造后:三楼的逆光傍晚



我想通过设计留住这种追光的感觉。于是把落地窗户处的空间加厚,形成一个坐看日落的金属箱体,不锈钢材质在阳光照射下有粼粼质感,能够最大程度倒影太阳的运行轨迹。之后我又把方窗改成圆窗,并加入淡黄色有色玻璃,以此去强调夕阳的色温属性。


▼对望箱体台阶细部



▼对望箱体的粼粼之光



▼夕阳下的室外台阶剧场



▼南侧遮阳板的光影游戏



▼太阳下山后静谧的室内空间



▼从窗户向外望



前厅的顶部被混凝土桁架所支撑,最高处层高有6.8米,上部主要是管线,我把室内西侧上部的墙打开,一条空中走道径直穿出,在夕阳下承接透过圆窗的金色光斑,这是整个空间体验的高潮,我称之为“追光舞台”。


▼改造前:阁楼的出口



▼改造后:增设“追光舞台”



▼在“追光舞台”向外窥探



在管线密布处,我没有选择将吊顶做成一个实体的面,而是将其设计成16片弧形板,板的侧面是透的,依稀可见上部的机械痕迹。




对于旧的态度决定了改造的策略。我不希望在改造后的新建筑中完全失去旧时的空间氛围。项目最初是从洗手间开始施工的。每个包间我都当成一个小建筑来做,试图塑造一种建构的细部,在视觉上形成理性的和谐。


 ▼改造前的楼梯平台:内有工字钢梁混凝土柱的厚重框架,承接阳光的界面破碎锈蚀



▼改造后的楼梯平台:新旧界面在阳光下交融对话



除了基础包间的设计之外,我还希望男生在如厕时能看到远处的山脉,这是一种不常有的神奇体验,为了实现这个动作,我们在原有墙体的人视高位置开了3.2米的横向长窗,当开洞完成后,光线喷涌而入,远山骤然出现在这个狭小阴暗的房间内,形成一幅长卷。


▼改造中的洗手间:在墙体上开横向长窗



▼改造后的洗手间:通过横向长窗得以看见远山的起伏




新旧悖论存在于改造项目的处处细节,入口的钢楼梯由于建造日久,表面已经锈蚀,我们做了三个动作:其一是围合并扩大了前四步台阶的范围,形成休憩空间,这四步台阶围合了旧有的4步踏步,并将其包裹在内,其上以钢结构和钢化玻璃覆盖,走上新台阶的同时可以窥见脚下的旧台阶;


▼改造前的钢楼梯表面锈蚀扶手腐烂

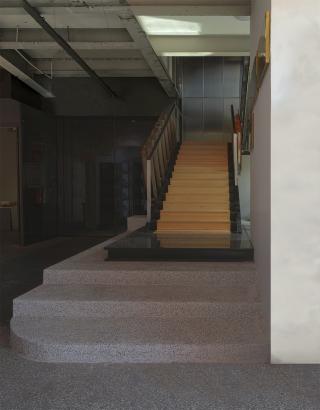

▼改造后的钢楼梯:被扩大的台阶空间和新旧交融的踏面与扶手




其二是踏面基层涂刷黑色保护漆,以木质面层覆盖在锈蚀的钢踏步表面,两段各留出15厘米,让人得以看见原有的踏步;




其三是以有色玻璃和不锈钢扶手替换原有扶手。这一切都是为了能够在新旧之间产生对话。




当风景被分解与分析,细微的感受就产生了。日光进入建筑后,发生了折射与反射,与物相融合,彼此消解。造访者从室外小剧场进入大楼,通过原有钢楼梯步行到3楼,最后径直走向“追光舞台”,侧界面不同颜色的半透界面隐喻了光之分解,界面在不同时段有触感和色温的微弱差别,呈现出隐逸的美感。


▼改造中的室外台阶剧场




在三楼,我在原有落地窗的基础上做了两个面向不同方向的取景器:朝南的“中天箱体”和朝西的“对望箱体”。这两个箱体记录了太阳运行的轨迹,透过它们去看,起伏的茶田景观在两个向量上被分解,在正午与傍晚两个不同的时间段,同一片山呈现出差异的变化。



设计在材质的使用上是克制的,以不同黑白配比的水洗石作为基础面层,石头的粒径在5-8mm之间,黑白配比分为3:7,5:5,9:1等三种,靠近剧场入口的钢板亦是黑白相间,设计以黑白粒子化的基层作为空间载体,来回应外部风景的斑斓。



这场改造历时半年,日升月落180天,施工期间我总共去过现场约40次。在这数百平米的房间内目睹了建筑与自然交融变化的全过程。远山之于这房子不再是客观的物象,而是可以被触摸与观看的真实。它形成了内在的风景,它接受外部世界的投射,形成秘境一般的自我。



技术图纸


▼三层平面图


▼西立面图

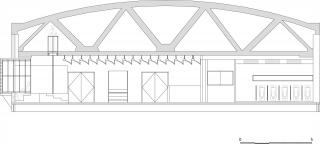

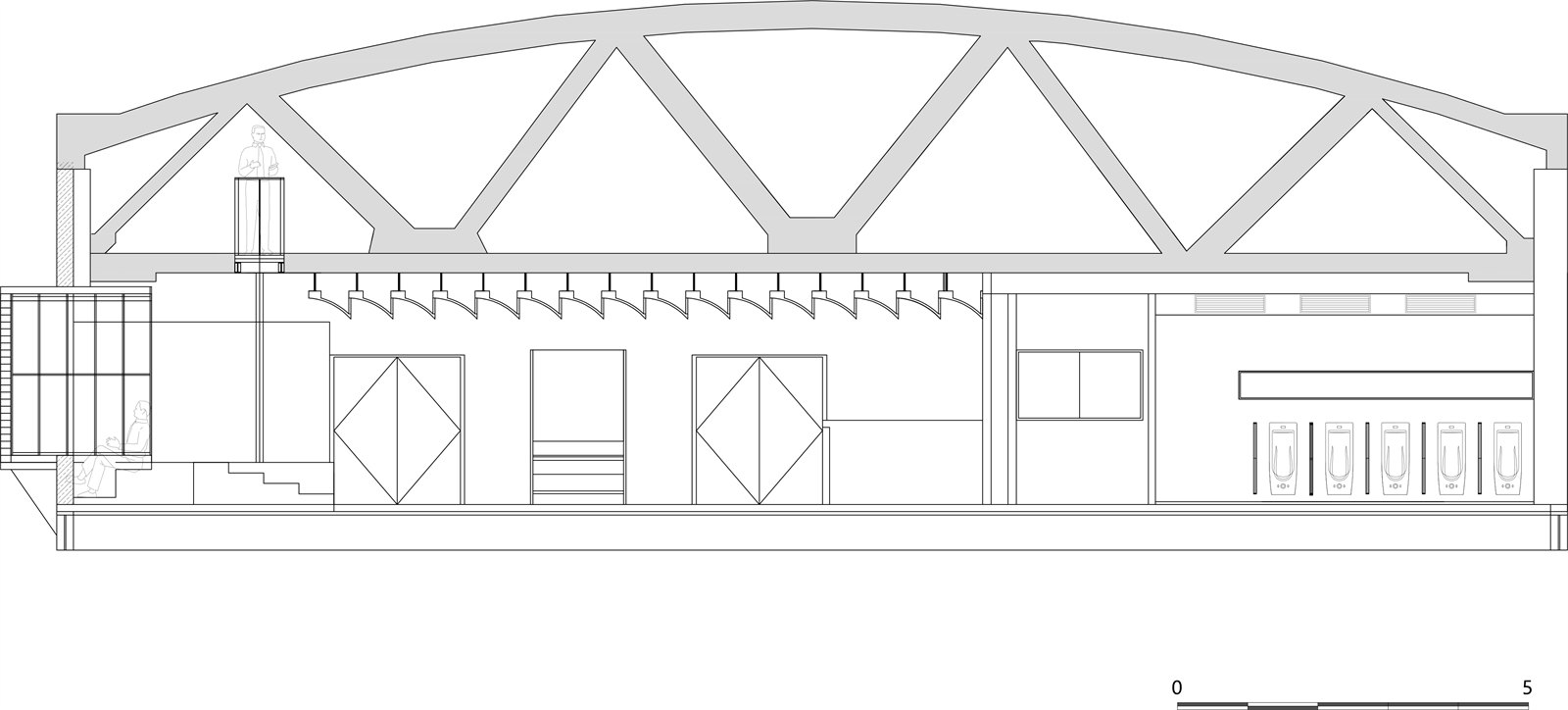

▼南剖面图


▼一层平面图



项目信息

项目名称:杭州天美剧场前厅改造

项目地点:杭州市西湖区留泗路东山里22号

建筑设计:郦文曦建筑事务所

建筑师:郦文曦,范舟,来鹏飞,朱吟秋(实习),吴顺驰

主要材料:不锈钢,水洗石,水磨石,松木,有色玻璃,工字钢,钢化玻璃

设计周期:2021年4月——2021年5月

施工周期:2021年5月——2021年9月

摄影:郦文曦建筑事务所
