新加坡AirMesh花园凉亭景观装置设计 | AIRLAB

阿丽塔 2020-05-18 来源:gooood
  • 项目名称:
    新加坡AirMesh花园凉亭景观建筑设计
  • 项目地点:
    新加坡
  • 设计公司:
    AIRLAB

AirMesh是全世界首个由3D打印的不锈钢组件制成的建筑结构,突破了建筑创新和建造技术的极限,同时展示了新加坡科技设计大学AirLab在数字设计和制造技术上的先进性。

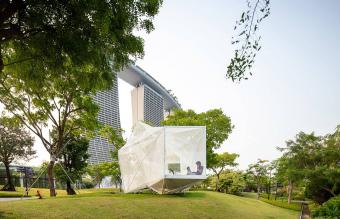

▲凉亭外观


这座超轻型的凉亭坐落在滨海湾花园,它既是一个集会空间,也是一座轻盈的雕塑。设计遵循了欧洲设计规范(Eurocode),是新加坡建筑施工管理局(BCA)批准建造的临时3D打印结构。同时,在城市重建管理局(URA)的同意下,该结构将在花园中停留至2022年底。

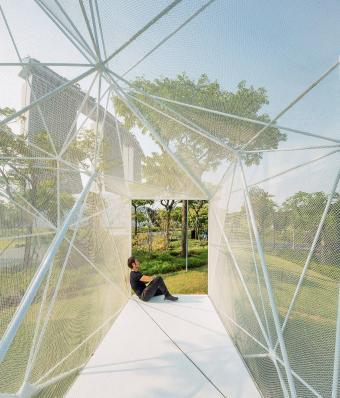

▲凉亭既是一个集会空间,也是一座轻盈的雕塑


AirMesh的实用主义形式主要取决于视野的方向。凉亭结构由面向周围景观的四个矢量定义,分别是蜻蜓桥、银色花园、滨海湾金沙酒店以及凉亭入口本身。四个矩形的视图框架围合出整体空间,并以多角多面的形式重新诠释了传统中式灯笼的形象,展示出微妙的光线和色彩变化。


▲凉亭结构由面向周围景观的四个矢量定义


凉亭由216个拥有不同长度和截面的杆体支撑,并通过54个形状各异的钢铜合金打印连接件进行固定。连接件方面的巨大技术创新使结构的组装工作仅需5位工人在2天内即可以完成。节点内部的螺纹也可借助3D打印实现,从而与隐藏在杆体内部的螺栓进行组装。整个凉亭的安装只需要不同直径的六角扳手即可完成。


▲凉亭由216个拥有不同长度和截面的杆体支撑


▲结构细部


▲形状各异的钢铜合金打印连接件


▲连接件细部和拆解示意图


▲54个形状各异的3D打印连接件


该结构总重700kg,虽然外观看上去十分脆弱和细腻,实际上则能够承受超过其自身16倍的重量(11吨以上)。


▲夜间的凉亭


▲场地平面图

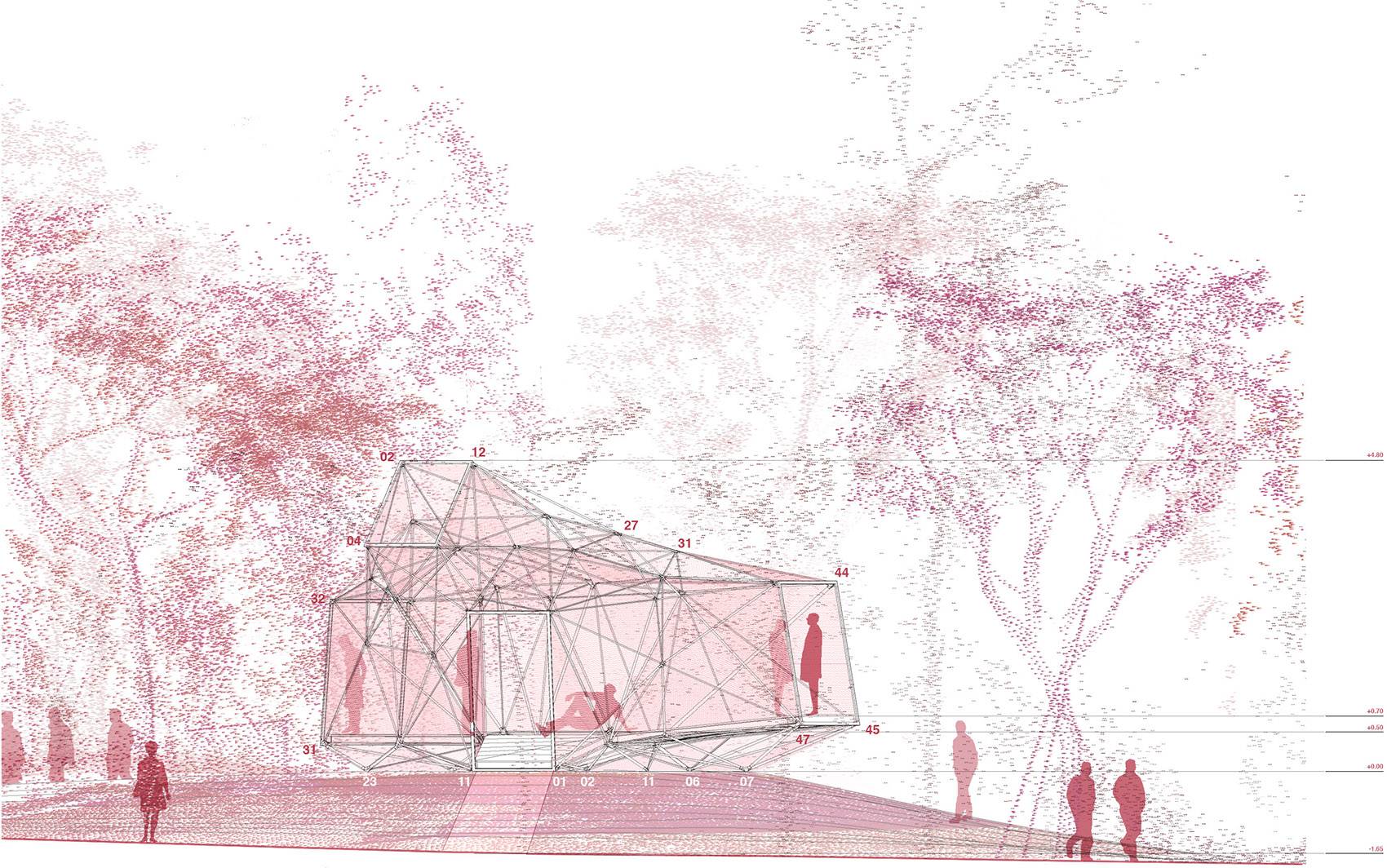

▲立面图


▲凉亭平面图

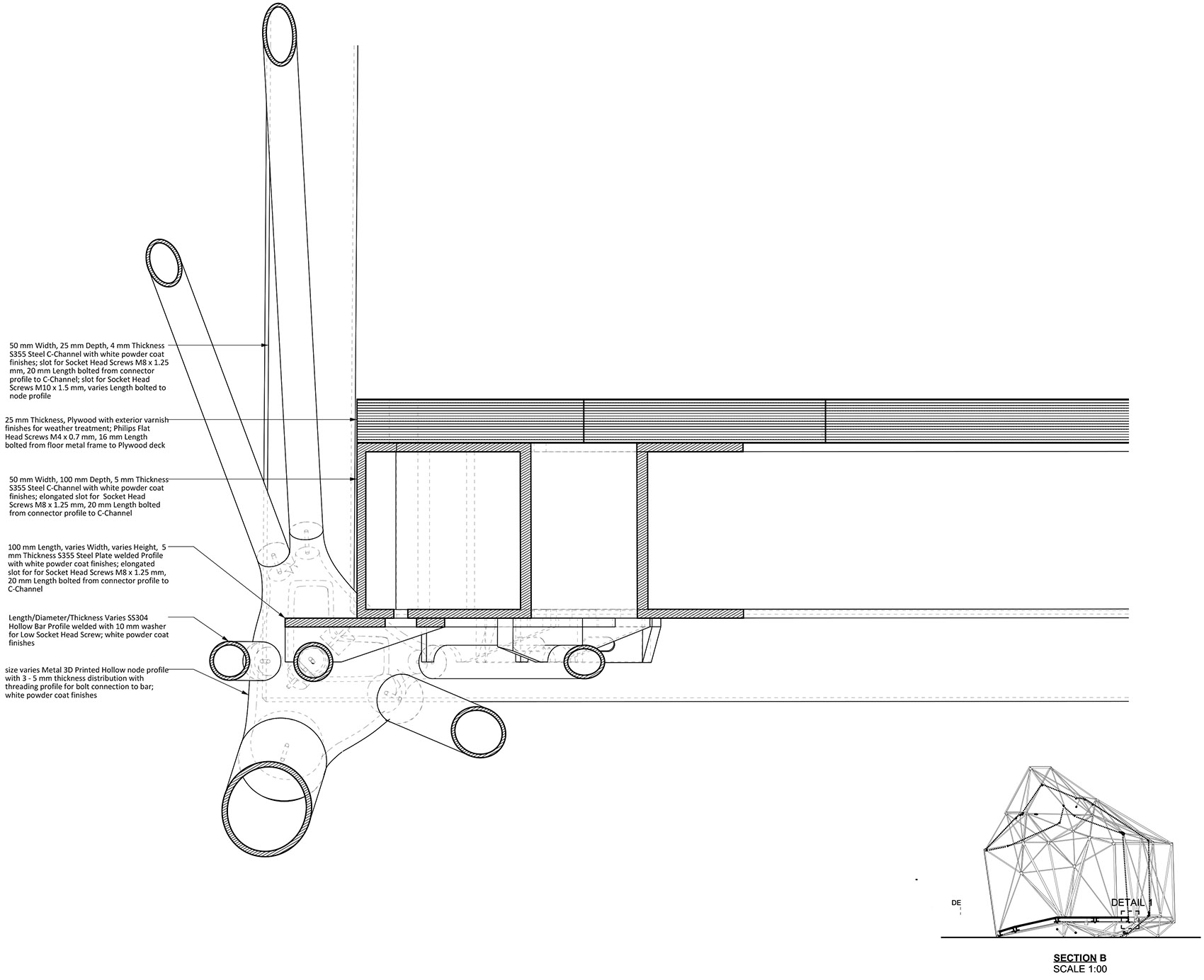

▲细部剖面
