西班牙直布罗陀空中走廊景观设计 | Arc Designs

Jessica 2018-08-23 来源:gooood
  • 项目名称:
    西班牙直布罗陀空中走廊
  • 项目地点:
    直布罗陀
  • 设计公司:
  • 图片来源:
    Stephen Ball, courtesy of Bovis-Koala JV

这座空中走廊位于直布罗陀的上洛克自然保护区,该步道作为城市发展计划的一部分,旨在为当地居民和游客提供更加多样化的游玩方式。总体规划的内容还包括修建一座70米长的悬吊索桥、修复原先的军用场地和装置、以及在新的步道周边修建新的导向标识。

▼空中走廊鸟瞰


项目场地坐落在保护区的高点之一,这里也是为数不多的可以同时享受东西方向景观的位置之一,人们可以在这里见证欧洲与非洲、以及地中海与大西洋的“相遇”。空中走廊的正下方是道格拉斯走道,通向位于景区最高点的O’Hara’s Battery。

▼走廊坐落在为数不多的可以同时享受东西方向景观的位置之一


空中走廊被建造在历史性的军用平台之上,该平台曾在二战期间作为放空用的炮台。设计的最终目的是为游客提供全方位的壮丽景观,包括位于场地下方的悬崖峭壁。同时,设计还要尽可能地减少对环境的干扰,以保护场地中独特的自然和历史特征。悬臂式的走廊环绕着既有的军用石砌平台,走廊底部和护栏均以玻璃打造,钢制的楼梯则提供了通往平台顶端的路径。原先的八角形炮台底座如今成为了供游客在观景时使用的座椅。

▼全景电梯本身也是整体结构设计的一部分,起到了固定走廊悬臂的作用


新建的走道宽度为2.5米,以悬臂的形式挂在陡峭的地形之上,全玻璃的地面和护栏最大限度地带来了全方向的视野。走廊的结构通过70米长的石锚固定在岩石上,每个石锚能够承受15吨的拉伸负荷,在承载游客重量的同时还能够承受石脊处超过150公里/小时的巨大风速。游客们还可乘坐全景电梯登上平台。电梯本身也是整体结构设计的一部分,起到了固定走廊悬臂的作用。

▼悬臂式的走廊环绕着既有的军用石砌平台

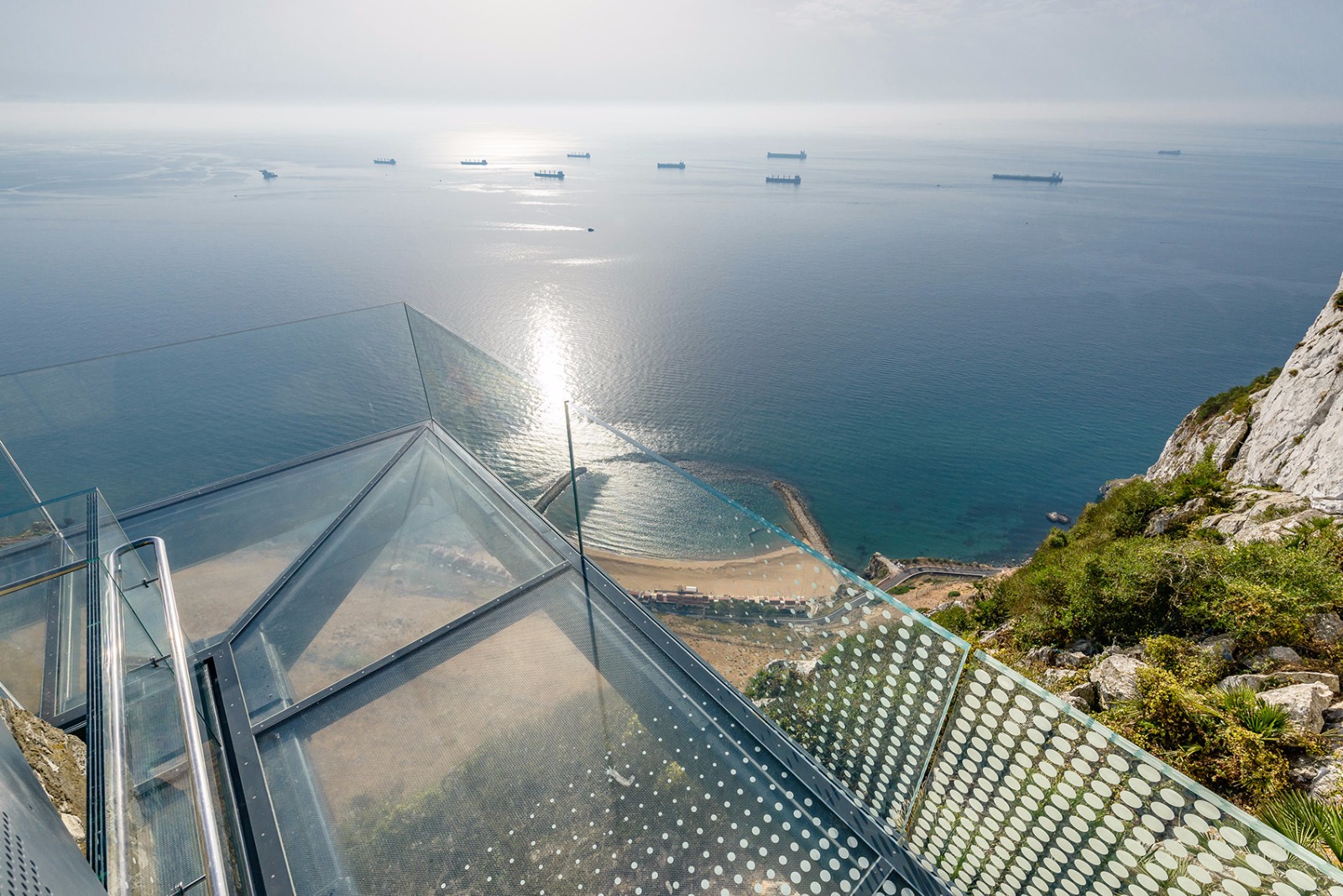

▼透明走廊

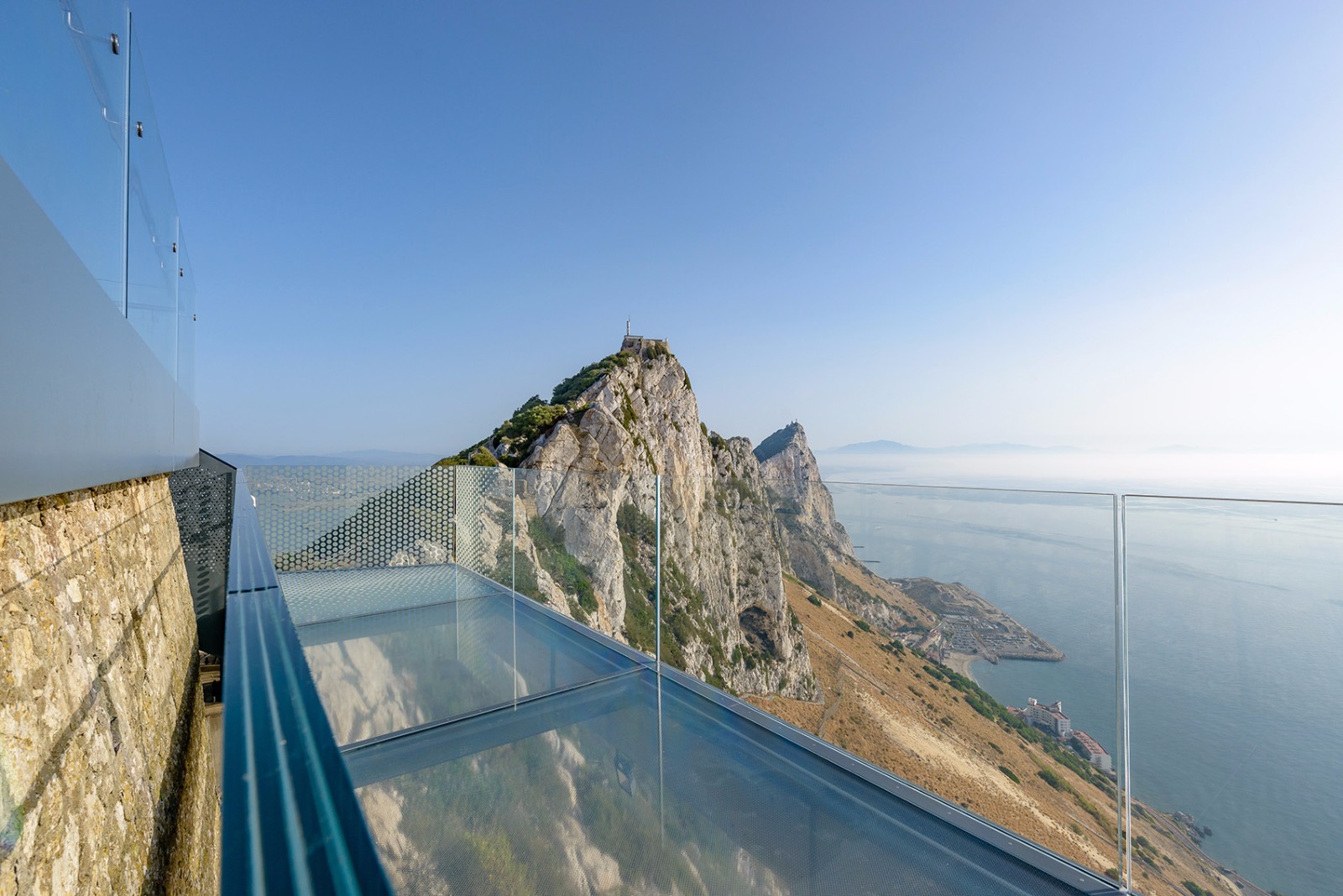

▼全玻璃的地面和护栏最大限度地带来了全方向的视野

▼钢制的楼梯提供了通往平台顶端的路径


▼原先的八角形炮台底座如今成为了供游客在观景时使用的座椅


由于该区域的车道十分狭窄和曲折,因此走廊的结构需要拆分成较小的单元,以便进行现场运输和安装。这对于一个天气变化明显的地区来说是一个相当大的挑战。与此同时,考虑到既有平台的尺寸,施工团队能够使用的起重机大小也受到了限制。最终,走廊主要的钢结构被分为18个独立的单元部件,总重量超过了30吨。玻璃模块的总面积超过了750平方米(约等于4个网球场),其中面积最大的一块重量约为650千克。

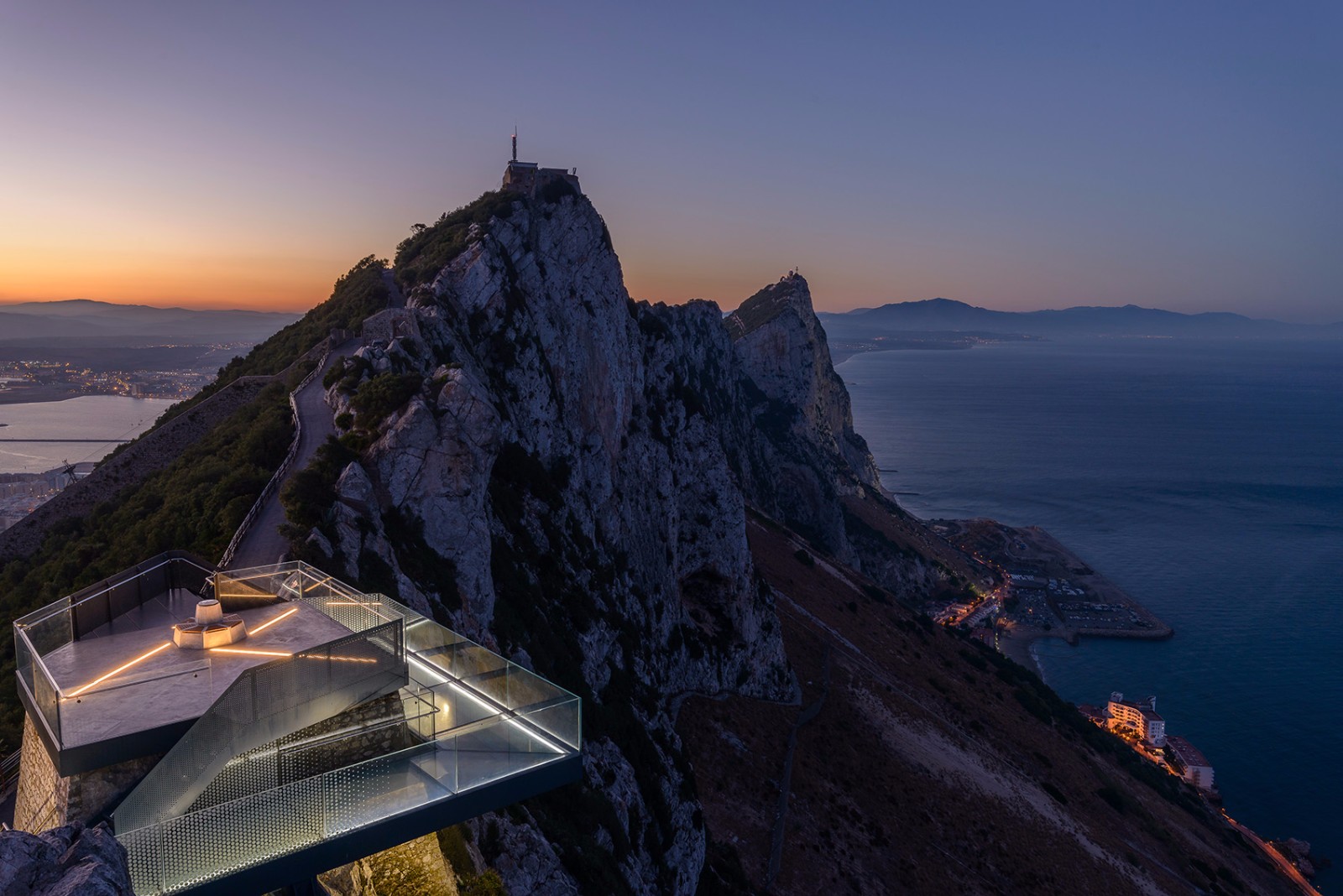

▼夜景

▼平面图

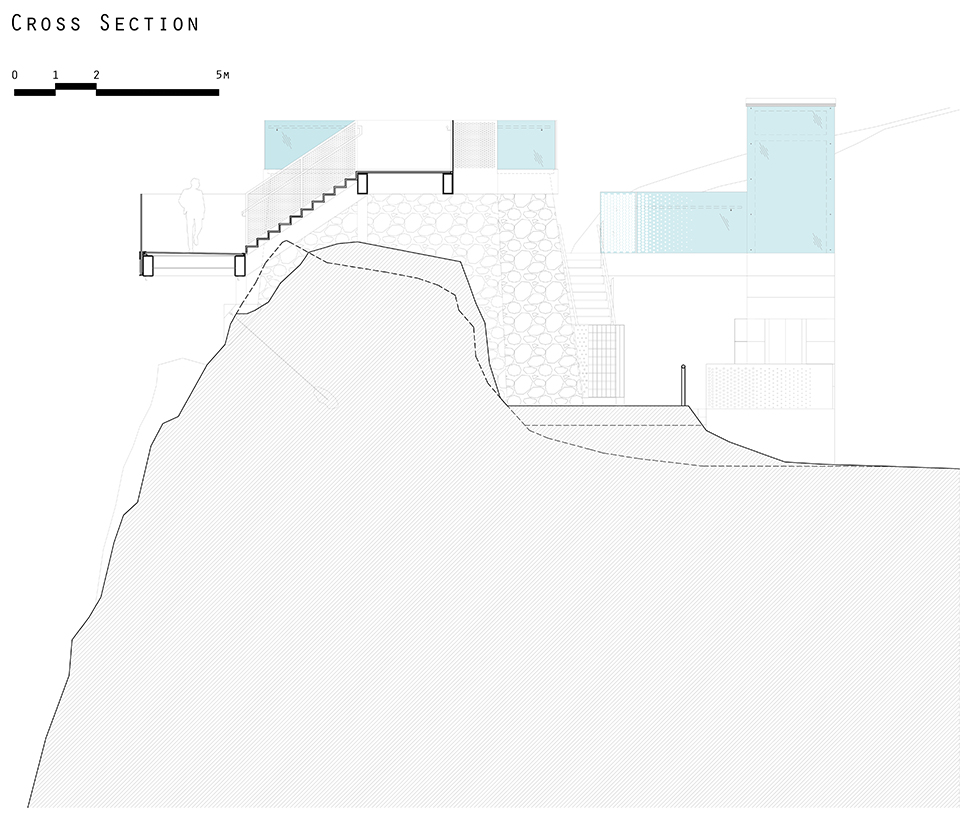

15.jpg▼剖面图
