北京白塔寺杂院建筑预制模块设计 | 度态建筑

暗黑者 2018-08-13 来源:gooood
  • 项目名称:
    北京白塔寺杂院预制模块设计
  • 项目地点:
    北京,白塔寺片区
  • 设计公司:
  • 建成时间:
    2017
  • 摄影师:
    孙海霆

度态建筑最近完成了为北京市白塔寺胡同区域设计的杂院预制模块。四合院是中国传统的合院式建筑,也是北京旧城最具有特点的民居形式。1950年代以来,四合院的居民为了改善居住条件,开始在院落中加建房屋,也就是所谓的“私搭乱建”。经过几十年的自发生长,居民搭建的结构跟四合院生长在一起,共同形成了“大杂院”,造成了胡同街区的衰败和旧城风貌的恶化。白塔寺杂院预制模块,就是为了解决私搭乱建问题作出的设计尝试。

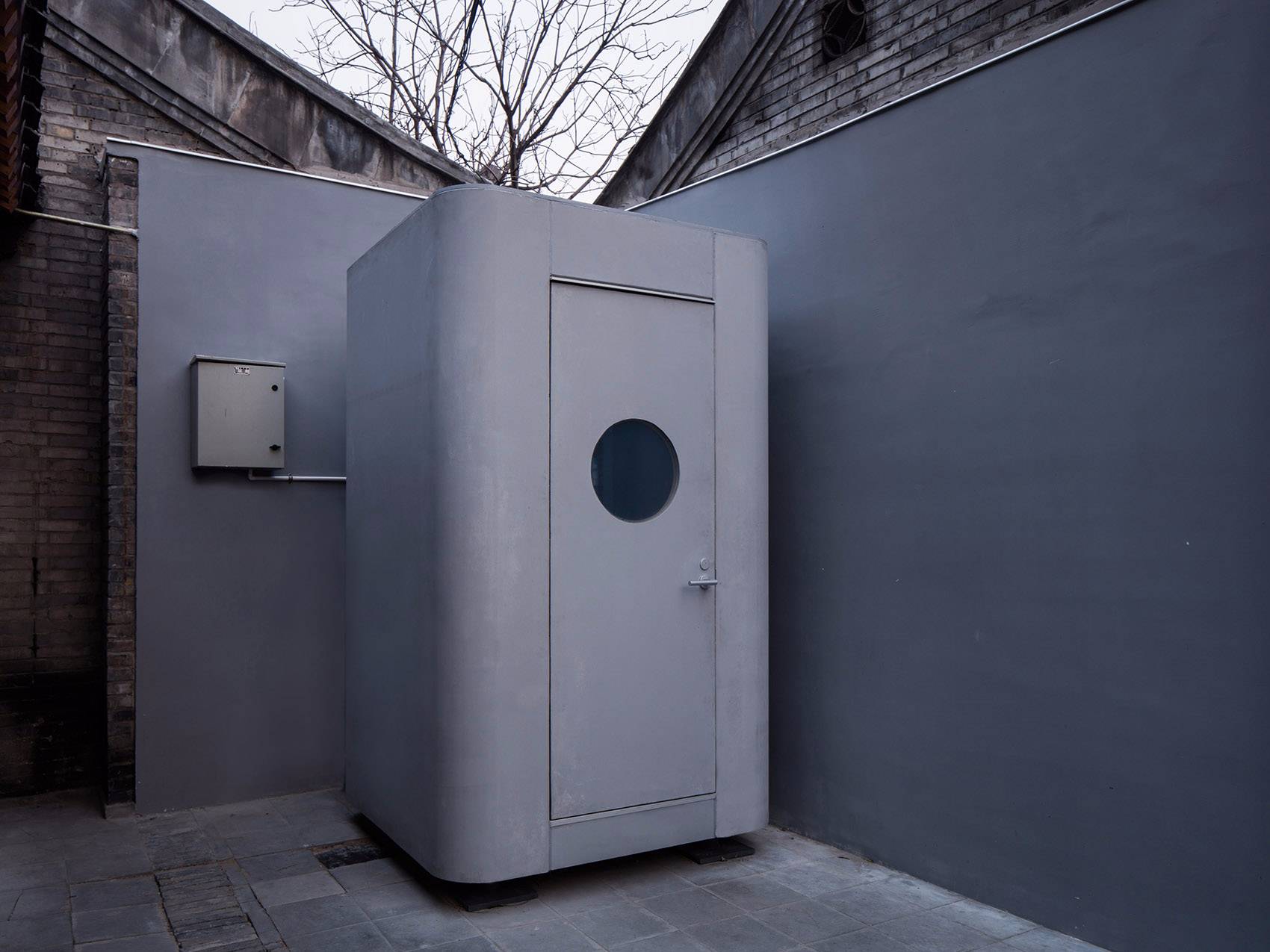

▼预装配式卫生间外观


私搭乱建的房屋改善了居民的生活条件,但是违反了政府部门对于胡同四合院管理的法规。建筑师必须要协调这两方面的冲突:满足老百姓对于生活质量提升的要求,还要遵守监管部门对于旧城更新的规章制度。最终的设计结果是一系列预制的装配式功能模块,放置在原先违章建筑拆除之后的院子里,用来实现卫生间、储藏等多种使用功能。

▼从院子看卫生间


集成的卫生间和淋浴间是一个智能硬件模块,内有各种传感器,这些传感器连接控制了卫生间内外的设施。温控传感器可以感知室内温度,然后自动开启暖气加热设备。也可以通过手机端随时联网监控温度,并调整暖气的工作时长,控制室温。红外传感器能够感知室内是否有人使用,并控制门上的圆形液晶玻璃窗的透明度。当卫生间无人使用时,圆形液晶玻璃窗断电,显示为透明;当有人使用时,玻璃窗通电且半透明,阻隔视线,保证隐私。

▼当卫生间无人使用时,圆形液晶玻璃窗断电,显示为透明


▼当有人使用时,玻璃窗通电且半透明,阻隔视线,保证隐私


智能卫生间模块的设计突出整体感,外形向工业产品学习,采用了Unibody的设计语言。外墙采用工厂一次浇筑成型的超高强度混凝土板(UHPC板),并预先装配好保温材料和结构龙骨。内侧的卫生间采用独立的整体式卫生间产品。智能卫生间模块的长宽尺寸均为1.5米。在胡同狭窄的空间里,紧凑的外形尺寸让模块部件易于运输,装配流程也大大降低了施工时间和工作强度。

▼卫生间室内细部


现场在两个杂院内部布置了储藏模块。储藏模块同样采取装配式设计,把原先的违章房屋变成了现场可移动的大型组装家具。装配式结构以WikiHouse体系为原型,并根据胡同的条件和功能需求做了简化和修改,实现了工厂生产组件,平板包装运输和现场非专业人士装配。WikiHouse的建造体系可以适应各种场地,这样的储藏模块就可以适应不同杂院的空间条件,根据场地和功能需求灵活的变化。

▼预装配式储藏空间#1


▼平时关闭柜门节省空间


▼使用时打开柜门变化形态


▼细部


以上各种预制模块有不同的设计,满足不同的功能,但是都具备同一个特点:装配式结构。这些装配式的模块可以在胡同里快速搭建,无需专业工人和大型设备介入,可以通过互联网控制设备和监控使用。更重要的是,装配式的模块摆脱了传统房屋的结构和造型,具有产品性、非永久和可移动的特点,在满足居民生活需要的同时,也符合政府部门对于胡同四合院改造的政策要求,为多方介入的城市更新尝试提出了新的可能和方向。

▼预装配式储藏空间#2


▼柜门打开状态


▼柜门细部
